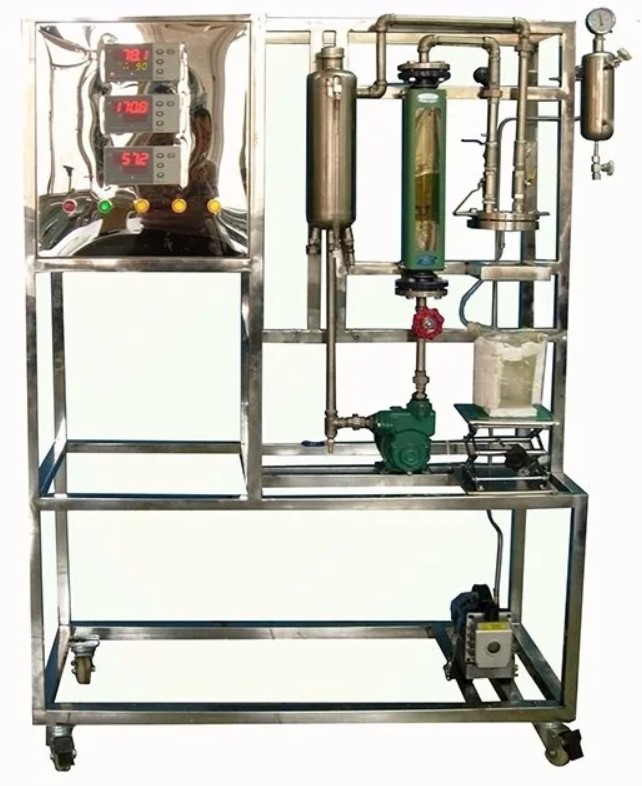

HYHGSZ-1滲透膜蒸發實驗裝置

一、主要配置

原料罐、加熱棒、溫度儀表、轉子流量計、料泵、放液閥、壓力計、溫度傳感器、膜組件、取樣瓶、冷井、真空表、緩衝罐、真空泵、不鏽鋼支架、不鏽鋼控製屏

二、實驗項目

1、理解滲透蒸發的分離原理。

2、掌握滲透蒸發分離乙醇水的操作方法。

3、研究影響滲透蒸發分離性能的主要因素及其影響規律。

三、實驗室設施

水：裝置需冷卻水，自帶和自來水管相連的接口。

電：電壓AC220V，功率3.0KW，標準單相三線製。每個實驗室需配置1～2個接地點（安全地及信號地）。

實驗體係：乙醇-水體係

四、技術參數

1、膜指標：直徑×長度:Φ1.3×500mm，根數：300；截留分子量：10萬單位；最大流量：200ml/min；乙醇膜滲透通量： 大於80 g/（m2·h）。

2、原料罐：φ100×260mm，304不鏽鋼材質。

3、電加熱棒600W，304不鏽鋼材質。

4、溫度傳感器PT100熱電阻，智能數顯溫度控製儀及顯示儀。

5、緩衝罐；φ89×200mm，304不鏽鋼材質。

6、冷井儲槽φ120×150mm（帶保溫），304不鏽鋼材質。

7、循環進料泵：防腐泵，流量12L/min，揚程10m，功率90W，不鏽鋼材質。

8、真空泵：旋片式真空泵  抽氣速率: ≥2L/s  轉速: 2800r/min，功率: 370W。

9、流量計采用LZB-15（16-160）L/h。

10、各項電路指示、操作均在控製屏麵板進行。

11、框架為304不鏽鋼，結構緊湊，外形美觀，流程簡單，操作方便。

12、外形尺寸：1050×500×1700mm（長×寬×高），外形為可移動式設計，帶3寸雙刹車輪。
