產品介紹

一、設備概述：

網絡綜合布線實訓室設備是通過實訓操作讓學生全麵了解網絡綜合布線工程的各個流程，掌握綜合布線工程的各種技術知識，加深對網絡體係結構的理解，能實際實訓水晶頭的製作、光纖熔接技術實訓、常用布線工具的使用、網絡配線的端接技術應用、線槽和線管的使用、繪圖軟件的介紹、綜合布線工程方案設計實訓、綜合布線工程施工、綜合布線工程測試等項目。

二、產品規格：

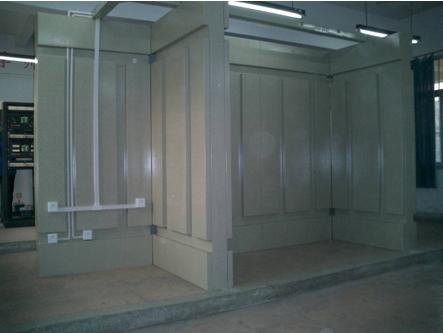

裝置應由4模塊，邊界尺寸為需≥長2.0米、高2.3米、寬1.2米）（每堵牆模塊尺寸需≥長1.2米、高2.3米、厚0.12米），靈活組裝成需要的各種配置牆體。

三、產品配置：

1、內外全鋼質結構，鋼板牆厚度≥1.8mm，本套產品組成一個模擬房間結構，用於布線實訓，智能樓宇安防實訓，智能建築工程實訓等。

2、布線實訓樓裝置為全鋼結構，設備內外無任何木板、輕型材料等輔助材料。使其利於延長使用壽命和無需後期更換耗材，真正實現裝置免維護。模擬牆采用模塊化設計可單獨拆卸任意一塊牆麵進行維護。

3、整體采用冷軋鍍鋅鋼板，表麵平整，不設任何凹槽結構。考慮學生實訓衝擊因素，厚度≥1.8mm，若厚度不能達到要求，供貨後也將拒絕驗收。

4、牆麵內嵌不鏽鋼內螺紋孔（M5型），孔距30*30毫米，使用M6加帽螺釘（杜絕自攻螺釘掛接設備不牢的安全隱患）牢固掛接網絡設備、插座、機櫃。

5、實訓區的牆麵可以模擬綜合布線係統的水平、垂直子係統進行線槽安裝和線纜布放，能模擬工作區子係統進行信息插座的安裝。

6、實訓區實訓角模塊包含有材質為鋁鎂合金的6U機櫃2個，共計2套。安裝有模擬二層建築結構。

7、裝置頂部配有開放式線纜橋架，方便觀察走線方向。

8、能夠使學生完成設備間子係統中機櫃與設備的安裝與布線、進線間子係統中入口管道的敷設及建築物子係統中光纜的敷設等項目，並可通過垂直子係統對係統進行拓展，綜合其它管理級別的設備，從而掌握其根本。

四、綜布線鏈路實訓平台

1、設備設備有開放式機櫃部份、網絡設備、高級噴塑鋼結結構、高級鋁塑掛板、電源控製器、單口麵板、雙口麵板、四口麵板、超五類非屏蔽RJ45插座模塊、超五類非屏蔽RJ11插頭、超五類非屏蔽RJ45插頭、光纖插座（SC）、光纖插座（LC）、插座模塊麵板支架、超五類24位RJ45插座、管理線盤、光纖分線盒（12芯）、托架、光纖跳線、語音跳線、數據跳線、光纖適配器、110式100回線高頻接線模塊盤、6類24網絡配線架、IDC語音模塊、五類1對UTP線纜、五類4對UTP電纜、超五類4對UTP電纜、五類25對UTP電纜、110型接線工具、交換機、光纖收發器、網絡測試儀、實訓考核係統、輔材及工具等組成。外形：1800㎜×800㎜×1600㎜。

2、能夠使學生完成設備間子係統中機櫃與設備的安裝與布線、進線間子係統中入口管道的敷設及建築物子係統中光纜的敷設等項目，並可通過垂直子係統對係統進行拓展，綜合其它管理級別的設備，從而掌握其根本技術要點。

五、實訓項目：

1、設備間子係統實踐；

2、工作區子係統實踐；

3、管理區子係統實踐；

4、配線區子係統實踐

5、幹線（垂直）子係統實踐

6、水平子係統實踐

7、幹線子係統實踐；

8、網絡評測與連接實踐；

9、可接門禁的接線測試

10、可接考勤的接線測試

11、獨立模塊的獨立認識、接線；
