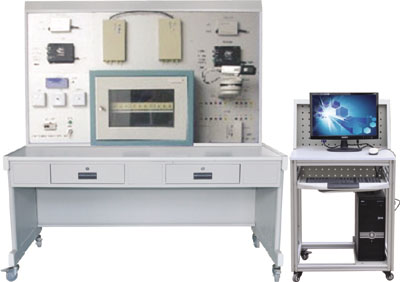

HY-B3型建築群設備間光纖傳輸係統實驗實訓裝置一、係統實訓功能：能進行光端機的視頻和反向數據傳輸以及收發器的網絡傳輸演示，能進行各種器材如光配線架、光模塊和麵

一、係統實訓功能：

能進行光端機的視頻和反向數據傳輸以及收發器的網絡傳輸演示，能進行各種器材如光配線架、光模塊和麵板的安裝與使用、能進行跳線的測試及使用的訓練，能進行光端機和收發器的安裝、連接與使用的實驗，能進行視頻采集卡、解碼器、雲台和攝像機的連接與操作實驗，能進行視頻采集卡軟件的操作訓練，能進行各種線路的設計和連接、線路故障的判斷及排除等實驗和實訓。並可與布線係列中的綜合布線係列中的綜合布線係統實訓裝置聯網進行各種綜合實訓。

二、係統技術指示：

a、工作電壓：單相三線220V±5%  50Hz

b、整機容量：＜100W

c、外形尺寸： 150×70×180 cm

d、安全保護：具有漏電自動保護裝置

e、故障設置：具有故障設置係統

三、實訓項目

實訓項目一：光端機傳輸過程的模擬

實訓項目二：收發器傳輸過程的模擬

實訓項目三：光跳線及光纖傳輸係統通斷的測試

實訓項目四：測試報告的製作實訓項目

實訓項目五：光纖模塊安裝操作

實訓項目六：標準牆櫃光纖設備安裝操作

實訓項目七：光纖安裝板安裝聯接操作

實訓項目八：跳線連接操作 實訓項目九：各種信息端子與麵板的拆裝

實訓項目十：ST、SC和C端子與光配線架和機櫃的拆裝

實訓項目十一：熔接盒的拆裝

實訓項目十二：視頻監控軟件的使用方法

實訓項目十三：台鏡頭控製軟件的使用方法

實訓項目十四：故障的判斷與處理

實訓項目十五：係統的設計與連接
