HYZLK-1製冷空調係統中的開環和閉環控製實訓係統一、設備概述1.設備專為製冷和空調係統過程控製係統基礎培訓而設計。製冷和空調公司的培訓學員、學生和專業技術人

HYZLK-1製冷空調係統中的開環和閉環控製實訓係統

一、設備概述
1.設備專為製冷和空調係統過程控製係統基礎培訓而設計。製冷和空調公司的培訓學員、學生和專業技術人員，他們將接受與製冷和空調相關的開環和閉環控製技術的培訓，理論與實踐相結合，為今後的工作打下良好的基礎。
2.能讓從事製冷或空調工作的人都需要了解許多電氣和控製部件以及係統本身。本課程傳授麵向空調製冷專業的電氣工程、開環和閉環控製以及驅動技術知識。遵守專門適用於製冷係統結構中使用的電路的標準，並通過使用來自各種製造商的技術數據來確保教學內容的實踐性。
3.涵蓋以下培訓內容：
產生控製電壓
帶有主接觸器和輔助接觸器的電路
帶延時繼電器的電路
接觸控製係統中的恒溫器和壓力開關
製冷和空調控製係統的安全鏈。

二、設備技術指標
1.工作電源：三相AC 380V ±10% 50HZ 三相五線；
2.溫度：－10～40℃；環境濕度：≤90%（25℃）；
3.供電輸入：通過三相5孔插頭 400V/16A供電，用於設備用電。
4.總保護：
4.1、一組急停開關
4.2、一組鑰匙開關
4.3、一組上海人民成套電器DZ47-63漏電保護器
4.4、一組上海人民成套電器DZ47-63電機保護用斷路器（該裝置用於手動開關電機，不需要保險絲短路，防止電機產生啟動/短路過載和相位故障），安全保護需出到台子麵板上（4毫米安全插座）
5.固定交流輸出：220V插座式4組
6.交流電源模塊：配置0～450V數顯交流電壓表和電壓指示切換開關，用於監視裝置的電網電壓；配置線電壓380V和相電壓220V兩種電源輸出接口；電源輸出配置短路保護功能；配置單相電源4毫米安全插座、4毫米三相電源全安插座；配置0～250/0.5kVA可調交流電源一個；
7.交流儀表模塊：數字式交流電壓表：測量範圍為0～500V；數字式交流電流表：測量範圍為0～5A；
8.功率、功率因數表：通過鍵控、數顯窗口實現人機對話的智能控製模式。功率的測量精度0.5級，電壓、電流量程分別為450V、5A，可測量負載的有功功率、無功功率、功率因數及判斷負載的性質；還可以貯存、記錄15組功率和功率因數的測試結果數據，並可逐組查詢；
9.直流儀表模塊：數字直流電壓表：測量範圍為0～500V；數字直流電流表：測量範圍0～5A；
10.直流輸出模塊：配置±12V/0.5A電源一組（帶過流保護）；配置±5V/0.5A電源一組（帶過流保護）；配置DC0～220V/2A可調電源一組, 具有過壓、過流、工作指示等功能，出現過流和短路時能迅速切斷電源等安全保護功能；
11.設備尺寸：1600mm × 680mm × 1900mm
三、設備功能

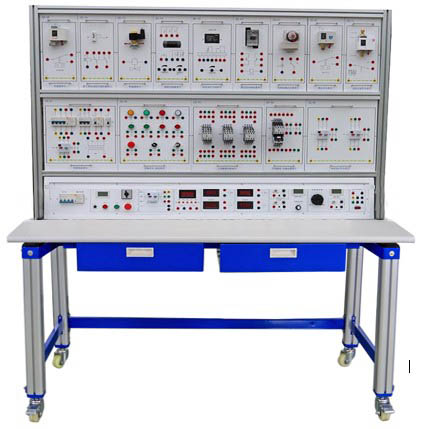

總體結構：實訓台架由實訓桌、電源控製單元、儀表顯示單元等多個部分組成。台架以經氧化處理的高材質40mm×40mm鋁合金作為設備主要框架材料；台架采用鋁合金的本體顏色，電源箱體采用灰色1.2mm鋼板製作。實訓屏底部裝電源控製屏，電源控製屏的麵板布局從左至右依次為電源指示和電源控製單元、含電源保護單元、指示燈和按鈕單元、急停開關、儀表單元、直流電源單元；實訓桌桌麵采用25mm麻灰色高密度層壓板封邊特製，有效提高絕緣等級。
四、設備配置
1、接觸器控製的開關和按鈕單元
2、帶控製變壓器的加熱控製電源單元
3、帶3個主接觸器和輔助觸點的控製單元
4、控製單元帶有3個輔助接觸器和輔助觸點單元
5、一對電機保護開關單元
6、帶主接觸器和輔助觸點的電機保護繼電器單元
7、接收延遲繼電器單元
8、靜態延時繼電器單元
9、機械除霜定時器單元
10、室內供暖和空調恒溫器單元
11、加熱回路高壓開關單元
12、加熱回路低壓開關單元
13、油路壓差開關單元
14、多功能延時繼電器單元
15、電機全麵保護可調單元
16、三相異步電動機單元
17、一套安全測量電纜
18、電磁閥單元
19、冷卻液回路調節控製
20、星三角起動電路延時繼電器
21、星三角控製起動單元
22、冷卻液回路調節控製單元
23、三相異步電動機（鼠籠式）單元
24、三相異步電機（達蘭德式）單元
25、三相異步電動機部分繞組單元
26、一套安全測量電纜，4毫米（88線）
