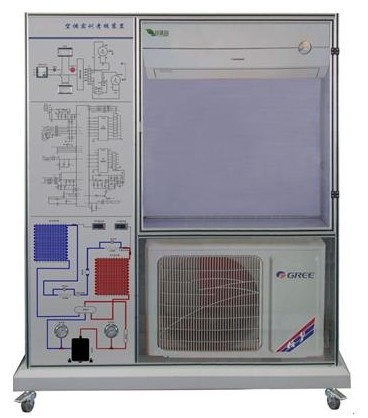

HYKT-1型空調製冷製熱係統實訓考核裝置

一、裝置特點
1.係統采用真實的製冷機組，與實際教學接軌。整個空調係統真實完整, 與市場上的遙控熱泵空調的總體結構、性能完全相同。具有製冷、製熱、通風、除濕、溫度、風速選擇、定時、掃風控製、睡眠、自動等功能
2.整套實訓裝置集製冷係統、電氣控製係統、故障模擬係統於一體，係統真實完整,結構清晰、緊湊，與實際空調製冷係統、電氣係統一致，滿足對實訓的要求
3.實訓裝置直觀展示了熱泵型分體空調的係統結構、工作原理，可清楚的看到製冷循環係統結構及主要部件的實物，係統還配置有交流電壓表、交流電流表、溫度表、真空壓力表、信號燈及發光二極管使整個分體空調係統的實時工作狀態一目了然；主麵板左邊設有一塊有機玻璃板，透過它可看到空調器主控板的器件及布局；主麵板中間印有控製係統原理圖，並設有相應測試點；便於教學演示講解及學生對課本知識的理解掌握。此外，管路中設有視液鏡可觀察製冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分。相應部件均有名稱標識
4.裝置設有室外機部件電氣控製線路接線區域，可完成對電氣連接、壓縮機繞組判斷等，有利於學生將理論應用於實際，並培養學生實際操作動手能力
5.可模擬故障設置，學生根據工藝分析故障可能產生的原因，確定故障發生的範圍，並進行排故。有利於開展技能鑒定、考核工作

二、技術性能
1.輸入電源：單相三線～220V±10% 50Hz
2.裝置容量：＜1kVA
3.外形尺寸：1000mm×590mm×1610mm
4.製冷劑類型：R22
5.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
三、裝置的基本裝備
實訓裝置由控製屏、實訓桌、空調室外機組、空調室內機組、測量儀表、模擬故障檢測單元、模擬故障箱等組成
1.實訓台：鐵質雙層亞光密紋噴塑結構，鋁質麵板。桌麵為防火、防水、耐磨高密度板,結構堅固。帶有兩個帶鎖抽屜，用於放置故障箱、工具及資料等。裝置背麵可觀察製冷係統管路的結構，前麵設有一對櫃門，用於模擬室外機組冷凝器髒堵，打開可觀察室外機組實物
2.空調整機單元1套：包括熱泵型分體空調所必需的一些部件，如蒸發器、冷凝器、壓縮機、四通閥等，管路中還設有控製閥等實訓所必需的部件
3.交流電源控製單元：單相三線220V交流電源供電，交流電壓表1隻， 測量範圍０～250V,用於監測電網電壓；交流電流表1隻,測量範圍０～10A，用於觀測係統啟動電流及監測係統正常工作電流，漏電保護器控製控製屏總電源，控製屏的供電由鑰匙開關控製
4.製冷係統壓力檢測單元：提供2隻真空壓力表，測量範圍分別為-0.1～1.5MPa、-0.1～3.5MPa,可顯示係統工作時低壓側和高壓側的壓力
5.溫度檢測單元：提供4隻溫度表，采用PT100傳感器，三位半數顯，分別測量進風口溫度、出風口溫度、冷凝器溫度和蒸發器溫度
6.模擬故障設置箱1隻：模擬故障設置多元化，製冷故障設置有蒸發器髒堵、冷凝器髒堵、毛細管髒堵、毛細管冰堵；電氣故障 設置類型有電源電路、溫度傳感電路、驅動電路、壓縮機保護電路、室內風機調速電路等三十四個故障點。
7.專用工具（ 便攜式焊炬、割管刀、脹管擴口器、雙表修理閥、公/英製加液管、真空泵）。
四、實訓項目
初級技工基本技能實訓
1.製冷係統專用工具的基本操作
2.製冷係統管件焊接
3.製冷係統的檢漏
4.製冷係統的抽真空與充注製冷劑R22
5.空調主控板電路原理
6.空調電器元件的測量及係統運行
7.空調器故障與分析
8.空調檢測與故障分析
