HY-9920H型現代製冷與空調係統實訓考核裝置 現代製冷與空調係統技能實訓裝置是專門為職業院校製冷類專業而研製的製冷製熱實訓設備，根據製冷製熱類

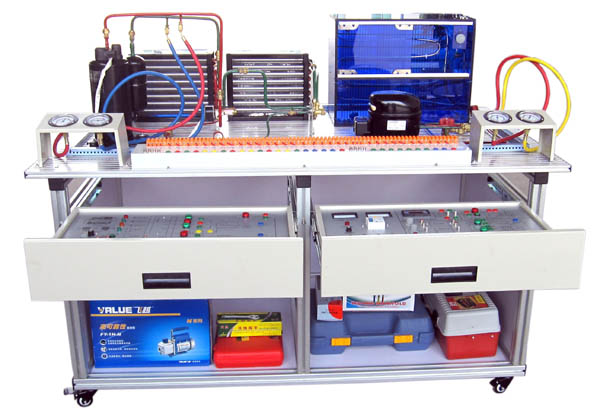

HY-9920H型現代製冷與空調係統實訓考核裝置

      現代製冷與空調係統技能實訓裝置是專門為職業院校製冷類專業而研製的製冷製熱實訓設備，根據製冷製熱類行業中空調與冰箱維修技術的特點，針對空調和冰箱的電氣控製以及製冷係統、電氣控製係統、係統調試、故障診斷等特點進行設計。強化了學生對空調冰箱係統管路的安裝與維修係統調試等的等的綜合職業能力。本裝置由空調係統模塊，冰箱係統模塊，電源及儀表模塊，空調電氣控製模塊，冰箱電子溫控電氣控製模塊，冰箱智能溫控電氣控製模塊等組成。通過設備進行項目訓練，能提高學生的動手操作能力，計劃組織能力，製冷係統的調試安裝能力，電氣控製電路維修能力等是現代製冷製熱技能實訓的必要工具。

一、技術性能
•  輸入電源：單相三線 220V ± 10% 50Hz
•  工作環境：溫度 -10 ℃ ～ 40 ℃ 相對濕度≤ 85% （ 25 ℃ ）海拔＜ 4000m
•  裝置容量：≤ 1.5kVA
•  安全保護：具有漏電壓、漏電流保護，安全符合國家標準
二、 係統結構與組成
1. 裝置采用模塊化設計，由導軌式鋁合金安裝平台、空調係統、電冰箱係統、電氣控製係統等組成。
2. 導軌式鋁合金安裝平台由標準規格的鋁合金工業型材組成，作為學生操作訓練的平台，上麵安裝有空調係統部件和冰箱係統部件。
3. 空調係統：包含空調壓縮機、室內換熱器、室外換熱器、四通換向閥、節流裝置、視液鏡、空調閥等。
4. 電冰箱係統：包含冰箱壓縮機、鋼絲式冷凝器、冷凍室蒸發器、冷藏室蒸發器、節流裝置、視液鏡、電磁閥、幹燥過濾器等。
5. 電氣控製係統：采用模塊化設計，包含了電源及儀表模塊、熱泵空調電氣控製模塊、冰箱電子溫控控製模塊、冰箱智能溫控控製模塊。
6. 電源及儀表模塊：
單相三線製 220V 交流電源供電。交流電壓表 1 隻，測量範圍：０～ 250V ；交流電流表 1 隻，測量範圍０～ 5A ，用於測量係統啟動電流及監測係統正常工作電流。
7. 製冷係統壓力檢測單元：
提供 4 隻真空壓力表，測量範圍分別為 -0.1 ～ 0.9MPa 、 -0.1 ～ 1.5MPa 、 -0.1 ～ 3.5MPa, 用於測量空調、冰箱係統高、低壓側壓力。
8. 電流型漏電保護裝置 1 套
漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護。
 三、係統基本配置（ 1 套）

四、實訓項目
1. 空調係統管路設計、組裝、接線和調試項目
管路設計任務
空調係統管路的設計（包括管路距離的確定、割管、彎管、擴管、脹管、管路焊接等）
係統組裝任務
將設計好的管路安裝到對應部件的合理位置並完成對空調係統的保壓、檢漏
係統接線任務
判斷空調壓縮機的繞組，完成空調係統的線路鋪設和連接
係統調試任務
完成對空調係統的抽真空、加注製冷劑、電氣調試、工況的調整
2. 電冰箱係統管路設計、組裝、接線和調試項目
管路設計任務
冰箱係統管路的設計（包括管路距離的確定、割管、彎管、擴管、脹管等）
係統組裝任務
將設計好的管路安裝到對應部件的合理位置並完成對冰箱係統的保壓、檢漏
係統接線任務
判斷冰箱壓縮機的繞組，完成冰箱係統的線路鋪設和連接
