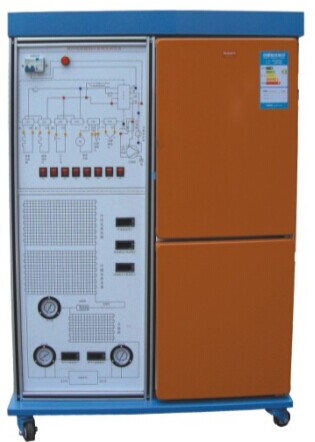

HY-9920FC型冰箱技能實訓考核裝置 （雙門電冰箱實訓考核裝置）

一、概述：
      “ 雙門電冰箱綜合實訓考核裝置 ” 是為大中專院校的製冷專業、家電維修專業、各技能培訓及國家職業技能鑒定部門開發設計的，該裝置集製冷、電氣控製、故障模擬於一體，產訓裝置全理布局，具有綜合性、直觀性、開放性及應用性很強的教學實訓及考核平台，讓學生掌握直冷 / 間冷式電冰箱的結構、原理及特點。

 二、特點：
、實訓裝置直觀展示了直冷／間冷式冰箱的係統結構、工作原理，可以清楚的看到製冷循環係統結構及主要部件的實物，便於教學演示講解及學生對課本知識的理解掌握。此外，管路中設有視液鏡可觀察製冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分。
2、整套實訓裝置集直冷式、間冷式電冰箱於一體，整個電冰箱係統真實完整，結構清晰、緊湊，與實際冰箱製冷係統、電氣係統一致。同時可滿足對直冷式、間冷式電冰箱實訓的要求。
3、係統采用真實的製冷機組(壓縮機、翅片盤管式蒸發器、鋁複合板吹脹式蒸發器、鋼絲式冷凝器等)
4、裝置設有直冷式／間冷式冰箱電氣控製線路接線區域，可完成不同啟動方式的運行模式，有利於學生將理論應用於實際，並培養學生實際操作動手能力。
5、可設置模擬故障，學生根據工藝分析故障可能產生的原因，確定故障發生的範圍，並進行排故。有利於開展技能鑒定、考核工作。
三、技術參數：
1、輸入電源：單相三線AC220V±10％ 0Hz
2、裝置容量：<0．2KVA
3、外形尺寸：600×600×1700mm
4、製冷劑類型：R12
5、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

四、實訓項目：
1.用工具的操作
2.冷係統管件焊接
3.製冷係統試壓及檢漏
4.製冷係統抽真空及充注製冷劑
5.電冰箱電氣線路器件的認識和測量
6.直冷式電冰箱電氣控製線路接線及係統運行
7.間冷式電冰箱電氣控製線路接線及係統運行
8.直冷式電冰箱維修實訓及故障分析
9.間冷式電冰箱維修產訓及故障分析
