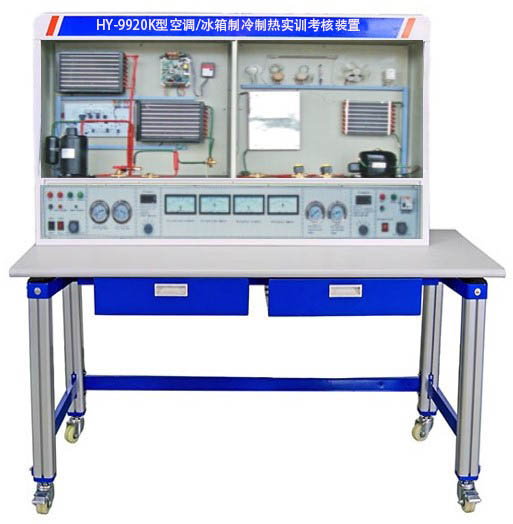

HY-9920K型空調/冰箱製冷製熱實訓考核裝置

 一、特點
1.係統集模擬空調、模擬冰箱於一體，采用真實的製冷機組，滿足實際教學
2.裝置配置了2套係統，空調係統1套、直冷式/間冷式電冰箱綜合係統1套可同時滿足對空調、冰箱實訓操作考核的要求
3.整套實訓裝置集空調、冰箱的製冷係統、電氣控製係統、故障模擬係統於一體，係統真實完整,結構清晰、緊湊
4.實訓裝置直觀展示了熱泵型分體空調的係統結構、工作原理，可清楚的看到製冷循環係統結構及主要部件的實物，係統還配置有指針式交流電壓表、指針式交流電流表、數顯溫度表、真空壓力表、信號燈使整個熱泵分體空調係統、冰箱係統的實時工作狀態一目了然；此外，管路中設有視液鏡可觀察製冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分
5.可模擬故障設置，學生根據工藝分析故障可能產生的原因，確定故障發生的範圍，並進行排故。有利於開展技能鑒定、考核實訓。

二、技術參數
1.輸入電源：單相三線～220V±10% 50Hz
2.裝置容量：＜1.2kVA
3.外形尺寸：1580mm×730mm×1700mm
4.製冷劑類型：空調 R22、冰箱600a
5.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
三、裝置的基本裝備
本實訓裝置主要由電源控製屏、實訓桌、故障箱、測試箱等組成。
（一）PKB-01電源、儀表控製屏
控製屏為鐵質雙層亞光密紋噴塑結構，鋁質麵板，為實訓提供交流電源、各種測試儀表及實訓器件等，具體功能如下：
1.交流電源控製單元：單相三線製220V交流電源供電，交流電壓表2隻 測量範圍０～250V,用於監測電網電壓，交流電流表2隻測量範圍分別為０～5A、０～10A，用於觀測係統啟動電流及監測係統正常工作電流，漏電保護器控製控製屏總電源，控製屏的供電由鑰匙開關控製
2.製冷係統壓力檢測單元：提供4隻真空壓力表，測量範圍分別為-0.1～0.9MPa、-0.1～1.5MPa、-0.1～3.5MPa,用於測量空調、冰箱係統高、低壓側壓力
3.溫度檢測單元：提供三位半數字溫度表2隻，用波段開關切換，顯示不同點的溫度變化情況
4.電流型漏電保護裝置1套：對地漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護。
（二）PKB-02實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌麵為防火、防水、耐磨高密度板,結構堅固，造形美觀大方；設有兩個大抽屜，桌麵用於安裝電源控製屏並提供一個寬敞舒適的工作台麵。實訓桌還設有四個萬向輪，便於移動和固定，有利於實訓室的布局。
（三）實訓箱
1.故障箱
提供模擬空調與模擬冰箱故障箱各1個，提供常見的故障設置點，用來模擬係統的故障；設置類型有：電源電路、溫度傳感電路、驅動電路、壓縮機保護電路、室內風機調速電路等。空調模擬故障開關量21個、冰箱模擬故障開關量18個，滿足多點故障設置要求。
2.測試箱
提供1個空調電氣控製線路測試箱、1個直冷電冰箱電氣控製線路測試板、1個間冷電冰箱電氣控製線路測試板，通過測試箱對電氣係統進行測量、分析、排故。
五、實訓項目
初級技能實訓
1. 製冷係統專用工具的基本操作
2. 製冷係統管件焊接
3. 製冷係統的檢漏
4. 製冷係統的抽真空與充注製冷劑
中級技能實訓（設計、安裝、調試及檢修）
5. 空調係統調試
6. 直冷電冰箱係統調試
7. 間冷電冰箱係統調試
8. 冰箱製冷係統故障
9. 空調製冷係統故障
10. 電冰箱檢測與故障分析
