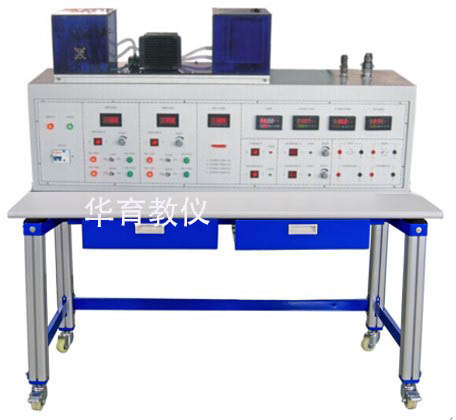

HY-9921V型半導體製冷技術實訓裝置

一、裝置特點
1. 采用大功率半導體製冷組件作為冷源，不需要幹冰、氨、氮、氟利昂等製冷劑，溫度低、製冷快、壽命長。具有無汙染、無噪聲、無振動、無磨損，可連續工作。
2. 直觀性強：可以直觀的觀察製冷片冷端結冰的全過程，深入掌握半導體製冷片的工作原理。
3. 可操作性強：用麵板上提供的鈕子開關，可以方便的切換半導體製冷片的工作狀態，既能定性觀察實訓現象，又能通過測量儀表定量測量。

二、 技術性能
1. 輸入電源：單相三線～220V±10% 50Hz
2. 工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3. 裝置容量：＜0.8kVA
4. 外形尺寸：1200mm×730mm×1400mm
5. 安全保護：具有漏電保護裝置，安全符合國家標準
三、 實訓裝置的基本配置及功能
實訓裝置由控製屏、實訓桌和半導體製冷機組等組成
(一) 控製屏(鐵質雙層亞光密紋噴塑結構，鋁質麵板)
1. 直流數字電壓表（1個）：測量範圍0～20V，按鍵切換檔位，采用三位半數碼顯示，精度0.5%。輸入阻抗為10MΩ。通過琴鍵切換可分別顯示半導體製冷片A的輸入電壓、半導體製冷片B的輸入電壓、半導體製冷片A的輸出電壓、半導體製冷片B的輸出電壓。
2. 直流穩壓電源（2個）：提供0～15V連續可調的直流電源，電流為10A，為半導體製冷片提供電源。
3. 計時器：按下複位按鈕時，開始計時，單位為秒。
4. 直流數字電流表（2個）：測量範圍0～10A，采用三位半數碼顯示，精度0.5%。直流數字電流表（一）顯示半導體製冷片A的輸入電流，直流數字電流表（二）顯示半導體製冷片B的輸入電流。
5. 溫度控製器（3個）：PID智能溫度調節器，具有 PID智能溫度控製加AI人工智能調節功能，分別可以監測半導體製冷片A的冷熱端溫度、半導體製冷片B的冷熱端溫度、容器的溫度。
6. 加熱器（2個）：功率為180W，當製冷片工作在熱機時，加熱器對其表麵進行加熱。
7. 微型水泵（1個）：使水冷液循環對半導體製冷片的熱端進行散熱。
8. 音樂片和直流電機：當半導體製冷片工作在熱機時，其輸出的電壓可以驅動音樂片和直流電機。
(二) 實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌麵為防火、防水、耐磨高密度板，結構堅固，造型美觀大方；桌麵用於安裝電源控製屏並提供一個寬敞舒適的工作台麵,設有兩個抽屜。實訓桌還設有四個萬向輪，便於移動和固定。
(三) 半導體製冷機組
由兩片半導體製冷片、水冷頭、散熱排、水泵、水冷液、水管、有機玻璃水箱、傳熱鋁板等組成的水冷式半導體製冷機組，可直觀觀察水冷散熱係統的工作原理及現象。
四、 實訓項目
1. 半導體製冷實訓台的認識
2. 半導體製冷片工作在熱泵時的工作原理
3. 半導體製冷片工作在熱泵時的參數測試
4. 半導體製冷片工作在熱機時的工作原理
5. 半導體製冷片工作在熱機時的參數測試
