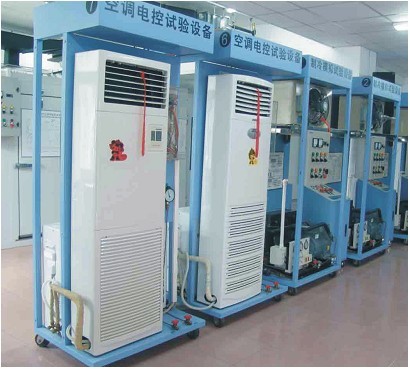

HYGH-1型櫃式空調技能綜合實訓考核裝置

櫃式空調技能實訓考核裝置采用真實空調為實訓對象，可使學員能夠真正地學到相應的技術技能，裝置由金屬支架、製冷係統、製冷係統流程板和智能排故係統四部分組成，在製冷係統流程板上配置相應的壓力及溫度表，可以直接觀測到製冷係統的各點工作時的參數，通過分析參數,可以了解製冷係統的工作狀態,提高學生對製冷係統的分析判斷能力。

一、主要技術參數
1．工作電源：AC220V 50Hz±5%（單向）
2．外形尺寸：1100×800×1800mm
3．整機功耗：1100W
4、適用電壓範圍：160V～253V
5、最大遙控距離8m，角度90度。
6、噪聲：內機37-44dB，外機是55-65dB。
7、環境溫度：-5℃—40℃
8、相對濕度：≤85%（25℃）
二、主要功能：
  1．學習掌握櫃式空調製冷係統及原理，可以更好的掌握維修技術。
2.學習掌握櫃式空調控製電路的結構、組成及工作原理。
3.可設置13個故障點，學生可根據故障現象在故障檢測板上進行檢
    測和排除故障。考試係統有一台主控電腦控製所有故障點及設備
    運行，電腦自動設置故障，學生動手排查維修，電腦自動記錄、
    評分、打印等功能。
  4.由於是應用真實的空調，可以進行折裝、製冷劑的充加等基本實訓。
5.具有溫度巡測功能，數碼顯示，溫度巡測器可檢測製冷製熱實驗設備的各關健部位的作溫度，提供實驗數據。可檢測的關鍵點分別是：
1） 正常環境溫度
2） 空調壓縮機排氣管
3） 空調壓縮機回氣管
4） 空調冷凝器排風口
5） 空調蒸發器出風口
6. 智能排故係統特點：
1) 計算機可以監控1-126台空調製冷製熱智能考核台。
2) 已設置13個故障點。（並可以擴展故障點）
3) 具有發卷功能。
4) 具有收卷功能。
5) 具有單台試卷清零功能和全部試卷清零功能。
6) 具有自動檢測各空調製冷製熱智能考核台的通訊聯機情況。
7) 可以生成學生個人成績單。
8) 可以對學生考核情況進行統計、分析。
9) 可設置進入係統密碼及修改密碼。
10) 具有打印功能。
11) 具有答題次數限製功能
三．實訓項目:
1)整流電路故障；
2)12伏電源電源電路故障；
3) 5伏電源故障 ；
4)室內溫控探頭不良；
5)室外溫控探頭不良；
6)遙控接收頭損壞；
7)不製熱 ；
8)不製冷；
9)室內風機損壞；
10)室外風機塤壞；
11)風機電容器損壞；
12)蜂鳴器故障；
13)風向調節失控。
