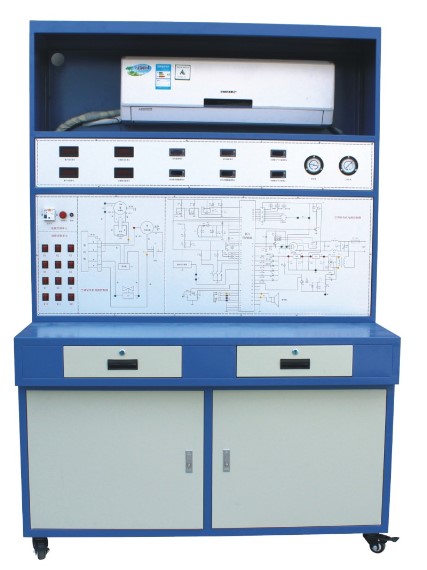

HY-9920DA變頻空調實訓考核裝置

一、概述
“變頻空調實訓考核裝置”是為大中專院校的製冷空調專業、各技能培訓及全國職業技能鑒定部門開發設計的，適用於“製冷原理及應用”、“製冷空調技術”、“製冷空調設備維修與操作”等教學實訓要求。該裝置集製冷係統、電氣控製係統、故障模擬係統為一體，布局合理、造型美觀大方。

二、特點
1.設備由鋁合金活動框架、電源台、實驗儀器組等構成。前麵板上絲印製完整的電氣控製原理圖，實驗室台後印製有製冷管路原理圖，變頻電路全部移動到時實驗台下，有機玻璃可左右移動，方便學生測量和觀察。製冷管路上設置有手動閥門，和電磁故障閥門，可同時滿足2人在同一實驗台上完成不同的實驗內容方便實訓考核，裝置采用單相電源供電。
2.整個變頻空調係統真實完整,與市場上的變頻空調總體結構、性能基本相同。具有製冷、製熱、通風、除濕、溫度和風速選擇、定時及掃風控製、睡眠、自動等功能
3.裝置直觀展示了變頻空調的係統結構和工作原理，便於教學演示講解及學生對課本知識的理解掌握。配置的交流電壓表、交流電流表、溫度表、真空壓力表以及相應的信號指示燈，使整個變頻空調係統的實時工作狀態一目了然；主麵板中間印有電氣控製係統原理圖，並設有相應測試點；，屏背麵可觀察到整個製冷係統結構原理以及主要部件的實際物體，相應部件均有名稱標識；並設有視液鏡，可觀察製冷劑狀態
4.本實訓裝置設有故障模擬功能，提供室外執行部件的接線區域，開設應用性的實訓項目，有較強的實訓性。有利於學生將理論應用於實際，並培養學生實際操作動手能力；有利於開展技能鑒定、考核工作
5.設有電流型漏電保護裝置；並有熱保護器件，對壓縮機進行過熱、過載保護；實訓強電連接導線及插座采用手槍插式全封閉結構，使用方便、可靠、防觸電
三、技術參數
1.輸入電源：單相三線～220V±10%50Hz
2.裝置容量：＜1.5kVA
3.外形尺寸：1060cm×68cm×162cm
4.製冷劑類型：R410（由機型而定）
四、設備配置功能
實訓裝置由控製屏、實訓桌、空調室外機組、空調室內機組、測量儀表、模擬故障檢測單元、模擬故障箱等組成
1.實訓台：鋁合金雙層亞光密紋噴塑結構，鋁質麵板。桌麵為防火、防水、耐磨高密度板,結構堅固。裝置背麵可觀察製冷係統管路的結構，前，用於模擬空調機機電氣故障排除和設置。
2.故障設置故障單元，實訓台左下方為故障設置單元，老師可在設置單元內設置幾十個故障。
3.學生故障排除，實訓台右下方為故障設置單元，學生可分析故障，檢測出故障的發生單元和位置。

4.空調整機單元1套：包括熱泵型分體空調所必需的一些部件，如蒸發器、冷凝器、壓縮機、四通閥等，管路中還設有控製閥等實訓所必需的部件
5.交流電源控製單元：單相三線220V交流電源供電，交流電壓表1隻，測量範圍０～250V,用於監測電網電壓；交流電流表1隻,測量範圍０～5A，用於觀測係統啟動電流及監測係統正常工作電流，漏電保護器控製控製屏總電源，控製屏的供電由鑰匙開關控製
6.製冷係統壓力檢測單元：提供2隻真空壓力表，測量範圍分別為-0.1～1.5MPa、-0.1～3.5MPa,可顯示係統工作時低壓側和高壓側的壓力
7.溫度檢測單元：提供4隻溫度表，，三位半數顯，分別測量進風口溫度、出風口溫度、冷凝器溫度和蒸發器溫度
8.模擬故障設置：模擬故障設置多元化，實驗台設置有蒸發器髒堵、冷凝器髒堵、電氣故障設置類型有電源電路、溫度傳感電路、驅動電路、壓縮機保護電路、室內風機調速電路等故障點20多個。
9.模擬排除故障：，實驗台上設有製冷故障排除，蒸發器髒堵、冷凝器髒堵、電氣故障排除，電源電路、溫度傳感電路、驅動電路、壓縮機保護電路、室內風機調速電路排除等20多個
五、空調器運行數據分析係統：
配有變頻空調故障測試係統一套：
1.數據測試係統可快速測量空調故障發生的電路部分
2.可鑒聽空調機有通信收據。
3.可模擬個機與空調機內機的空調通信收據，從而來控製內機
4.測量機器的運行狀態，讀出各傳感器的實時溫度。
5.可測量各個個空調運行數據
6.可模擬個機與空調機內機的空調通信收據，從而來控製外機
六、配置清單：

七、實訓項目
1.初級技工基本技能實訓
2.製冷係統專用工具的基本操作
3.製冷係統管件焊接
4.製冷係統的檢漏
5.製冷係統的抽真空與充注製冷劑R22
6.中級技能實訓（設計、安裝、調試及檢修
7.KFR-23型空調主控板電路原理
8.空調電器元件的測量及係統運行
9.KFR-23型空調器故障與分析
10.空調檢測與故障分析
11.變頻空調電器元件的測量及係統運行

12.變頻空調的故障與分析
