HYDF-1 電動閥門控製安裝實訓裝置一、設備構成：1、位式調節電動閥門控製安裝實訓裝置由水泵、壓力調解閥、電磁閥、水位傳感器、位式調節控製儀、無紙記錄儀、上下

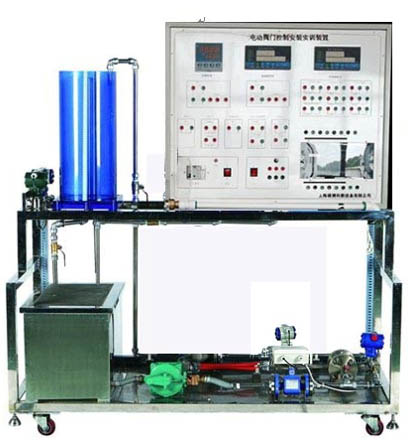

HYDF-1 電動閥門控製安裝實訓裝置

一、設備構成：
1、位式調節
電動閥門控製安裝實訓裝置由水泵、壓力調解閥、電磁閥、水位傳感器、位式調節控製儀、無紙記錄儀、上下水箱等組成。

上水箱中的水位由水位傳感器檢測信號，並把信號轉換成4-20 mmA的標準信號送至分線器 ，分線器把4-20 mmA的標準信號變成2路4-20 mmA的標準信號，其中一路進入控製儀，與給定值比較以控製水位。給定值及控製回差等參數由位式調節控製儀設置。

2、PID調節
由水泵、壓力調解閥、電動調節閥、水位傳感器、分線器、DDC控製調節控製儀、上下水箱等組成。
上水箱中的水位由水位傳感器檢測信號，並把信號轉換成4-20 mmA的標準信號送至分線器 ，分線器把4-20 mmA的標準信號變成2路4-20 mmA的標準信號，其中一路進入PID控製儀，與給定值比較以控製水位。給定值及控製參數由PID調節控製儀參數設置，其中P、I、D參數可以手動設置，也可以由控製儀進行自整定。其設置方法及操作方式調節控製儀使用說明書。
實驗操作步驟：
把下水箱的水充滿；
接通電源；
啟動水泵，檢查係統不得漏水；
設置給定參數，本設備要小於一米,一般設置0.6米左右（600mm左右）；
調節模擬輸出排水量；
調節供水壓力；
等控製穩定後讀取儀表顯示的相關各個參數及液位計的數值，紀錄於事先設計的記錄表格中；
二、技術參數
儲存罐：30L
離心泵功耗：250W、大流量：150L/min、速度：2800min-
壓力傳感器：0...100mbar
控製閥DN20：4,0m3/4-20MA
尺寸和重量
長寬高：1500x700x1750mm
重量：約124Kg
三、功能
實用性強 控製器采用市場上廣泛應用的DDC控製器及相關繼電器、控製開關、指示燈、標準通信接口可編程控製器，上位機軟件實時顯示係統運行狀態及數據。
可觀察到中央控製器、接觸器、熱保護器等控製元件。麵板上麵有控製開關旋鈕、工作狀態指示燈、係統流程圖及DDC主機單元
DDC7501 主機參數：
1).電壓+24V
2).AI模擬量輸入輸出點：12個
3).AO模擬量輸出輸出點：5個
4).DI數字量輸入點：8個

5).DO數字量輸入點：8個
