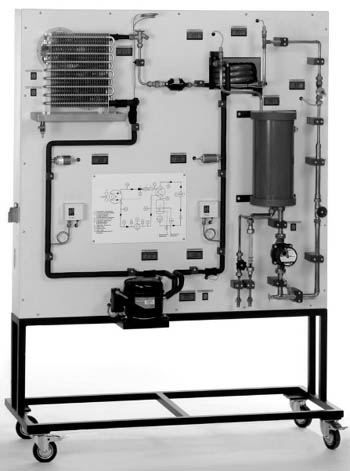

HYXH-2製冷(熱泵)循環演示裝置

製冷(熱泵)循環演示裝置適用於製冷、空氣調節、食品冷凍、家電等專業的教學。係統中的壓縮機、蒸發器、冷凝器采用透明耐壓玻璃作殼體，可直接觀察到製冷劑的蒸發和冷凝現象，並通過進出水溫的變化可觀測製冷效果。

二.主要配置：
實驗裝置由電量熱器、製冷係統、溫度測試、流量測量以及控製係統等組成。製冷量200W 左右；可以測定吸氣壓力、排氣壓力、、吸氣溫度、排氣溫度、量熱器入口溫度、量熱器溫度、室內環境溫度。
1.控製屏采用不鏽鋼結構底架，控製屏為雙層亞光密紋噴塑結構，造型新穎；底架上布置製冷係統，可直觀展示製冷係統結構；正麵設有電源控製及測量儀表功能板；底部裝有四個帶刹車的萬向輪，便於移動和固定。
2.交流控製單元單相三線220V交流電源供電，經漏電流保護器控製總電源，動作電流30mA
3.製冷係統 1匹全封閉壓縮機、臥式殼管式冷凝器、視液鏡、幹燥過濾器、手動節流閥、儲液器和幹式蒸發器；製冷量：160Kcal/n，製冷劑：F11，循環水量：流量1噸，揚程9米，流量計：4-90L/h；
4.水箱：49×35×30cm；
5.外形尺寸：1000×500×1500mm 工作電壓：220V 功率：200W
四.實訓功能：
1、進行製冷循環過程和熱泵演示，可觀察製冷工質的蒸發、冷凝過程及壓縮機的工作現象。
2、可演示多種實驗現象：熱泵循環，製冷循環
3、可演示製冷係統的常見故障
4、可演示空調水係統的循環原理
5、可演示對四種節流裝置在製係統中的製冷效果；
6、認知製冷係統中多節流閥作用和結構樣式

7、研究製冷係統中的製冷劑回流熱泵原理。
