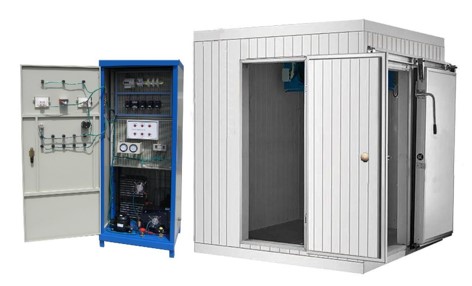

HYSWLQ-1船舶雙溫冷庫實訓考核裝置

一、設備組成及特點
1、該船舶冷庫實訓裝置具有電力拖動控製、自動控製、和手動控製方式，配溫度傳感器及采集儀表。

2、直觀性強：船舶冷庫裝置采用敞開式設計，控製電路及製冷管路係統直接展現出來，器件貼有名稱標識，學生可直觀認識各種器件。

3、實訓性強：可進行實際冷庫電路控製電器工業自動化實訓製冷係統及化霜係統的全流程工作實訓。
4、設有手動膨脹閥，可在自動熱力膨脹閥損壞時代替熱力膨脹閥工作，
5、故障報警係統，當設備發生故障時，故障報警係統會自動響鈐。
6、高溫庫設有蒸發器壓力調節閥，可自由調節高溫庫的溫度。
7、主機壓縮機設有製冷能量調節閥門裝置，可保護壓縮機在單個冷庫工作是的製冷劑流量供給。
8、中間過冷卻器，防止壓縮機濕衝程，保護壓縮機的回氣溫度過冷。
9、製冷係統故障模擬：在製冷係統中，高壓出口，回氣管道，冷凝出口安裝有手動截止閥，可模擬高壓排氣故障、冷凝器堵塞，吸氣無力等常見製冷故障現象。
10、高壓、低壓係統故障：係統安裝有真實的高壓、低壓保護器，在製冷管道執行模擬故障過程中，會啟動高低壓開關，從而產生係統故障而啟動壓縮機保護電路，停止主機。
11、實驗台控製智能模塊
本模塊可控製整機工作環境，確定 係統的工作穩定，可保護學生的實訓時的穩定和安全，關鍵時可切斷總電源。：
1)、智能模塊模塊可檢測、監控裝置係統的交流電源的電壓，在測量過壓時，設備過載保護、能夠采集被監控設備交流電源的電流值，在測量過流值時，設備過載保護、能夠采集被監控設備交流用功功率溫度、在測量過溫時，設備過載保護
2）、軟件平台：
電流、電壓溫度、並通過CAN /GSM通訊上傳到監控主機或監控雲平台，監控主機或雲平台可以判斷被監控電源的運行狀態，如電壓，電流，電流和溫度。
3）、工作電源 額定電壓AC220V、功耗  正常監視狀態≤2W 報警狀態≤2.5W、
4）監控報警過壓（115%）、欠壓（80%）過流、電流（50~1000mA）。
5）、溫度：50-120度、漏電報警：50-1000MA連續可調、漏電報警通道：1路、溫度報警：4路。
6）電流檢測通道：1路、電壓檢測通道：3路。
7）報警方式：APP遠程報警觸點容量AC 220V/3A ，DC 30V/3A、
8）通訊接口   通訊/GPRS通訊(選配)有效通訊距離≤1km.
9)、通過手機可下載APP軟件控製係統，或者電腦通過軟件監控，
10)、傳感器:電流互感器及電流互感器：使用2000:1。如果實際使用互感器和產品配,置不同，多咯溫度傳感器使用的是100K特性的熱敏電阻.
11）功能顯示：可顯示電壓、電流、功率
12）、界軟件麵
13）、無線傳感器:電壓：3.6V。待機電流：20MA.報警電流產250MA、低壓報警：30天、通信方式：GSM、接收靈敏度：-129dBm、無線標準
14）、內置無線網絡信號發射，可連接4G網絡，不再需要另外增加通信成本。
二、基本配置及功能
實訓裝置主要由控製櫃、水冷製冷機組、高溫拚裝式冷庫，低溫拚裝式冷庫、主機實訓模塊、連軸式冷卻水泵，冷卻塔，溫度和壓力傳感器等組成。
1、電源控製部分
（1）交流電源：提供控製屏工作所需的三相交流電源，可由電源總開關來控製。配有三隻指針式交流電壓表，分別指示輸入三相電網電壓值。
（2）安全保護體係：設有電壓漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護。
2、測量儀表
（1）指針式電壓表：量程0～450V
（2）真空壓力表：量程-0.1～1.5Mpa
（3）真空壓力表：量程-0.1～3.5Mpa
（4）數顯溫度表：采用PT100傳感器，測量範圍-50～150℃
3、小型冷庫由壓縮機組：
包含3匹半比澤爾封閉製冷壓縮機、水冷冷凝器、視液器、幹燥過濾器、供液電磁閥、自動熱力膨脹閥、手動膨脹閥、模擬手閥、溫度和壓力儀表等組成等構成。
4、船舶專用閥：
  係統管道上基本采用船舶用專用截止閥，防止人為手動不小心轉動。
5、能量調節係統：
製冷壓縮機采用能量調節控製，由一個3/8電磁閥和3P能量調節閥控製。
6、蒸發壓力調節：
由KVP22組成的高溫蒸發壓力調節係統，可控製高溫庫內的壓力變化，從而控製蒸發器溫度。
7、冷卻水係統：
550W連軸式冷卻水泵、3T冷卻塔、120W冷卻風機、溫度和壓力儀表等組成等構成。
8、主機實訓模塊：
NA830微電腦工業自動化冷庫控製器、數碼顯示三位數碼管+負號+狀態指示，具有製冷、風機、報警功能
9、實訓裝置平台：
實訓裝置為不鏽鋼結構，結構堅固，造型美觀大方，實訓桌還有四個萬向輪，便於移動和固定。
10、高、低溫庫體：
由不鏽鋼庫體拚裝而成，厚度110MM。庫體整體尺寸：2000*1200*2200MM，內安裝有LED照明燈。
11、高低壓控製器：
高壓1.8-3.5MP、低壓00.1-0.6MP。
12、高溫蒸發器：單風機220V，300MM，進出口1/2，低溫蒸發器：單風機220V，300MM，進出口1/2，電熱化霜220V/1.5W
13、水冷冷凝器：3P売式水冷冷凝器。進出口：DN25
14、氣液分離器：1/2
15、油液分離器：1/2
16、壓縮機：穀輪壓縮機，2-3P/380V
17、溫度儀表：全部儀表現場顯示，指針
三、實訓項目
基本操作
1、製冷係統的認識、基本控製原理
2、製冷係統各部件的作用，使用原理
3、船舶小型冷庫製冷係統啟動、運行
4、船舶小型冷庫製冷係統調試、保護技術
5、船舶一機二庫的控製方法
6、船舶製冷係統常見故障處理方法
7、船舶小型冷庫的電氣控製原理、
高級工實訓
1、冷庫係統工程的抽真實驗
2、冷庫係統工程的加注製冷劑實驗
3、船舶高溫庫的溫度調節實訓
4、高低溫庫內的壓力的調節實訓
5、壓縮機能量調節閥實訓
6、 壓縮機高壓排氣故障檢修
7、壓縮機吸氣故障檢修
8、膨脹閥堵塞故障現象
9、蒸發壓力過低、高調節
10、高低壓保護故障排除
電氣故障
1、壓縮機不啟動，係統不製冷
2、高溫風機故障，高溫庫結冰
3、化霜故障，不化霜
4、低溫庫故障，低溫庫結冰
四、技術規格
1、輸入電源：三相四線（或三相五線）～380V±10%  50Hz
2、工作環境：溫度-10℃+40℃ 相對溫度<85%（25℃）海拔<4000m
3、裝置容量：<5.5kVA
4、製冷劑：R22
5、製冷量：5.3kw
6、重  量：800kg
7、主機外形尺寸：200cm×200cm×100cm
8、庫體：200cm×100cm×220cm
