製冷與空調實訓裝置

HYKTZL-1空調製冷綜合實訓裝置
產品簡介:

HYKTZL-1空調製冷綜合實訓裝置一、設備簡述 裝置由空調係統和雙溫冷庫係統組成。主要強化學生對空調和冷庫係統的管路設計和安裝、電氣接線、工況調試、故障診斷與

服務熱線

02162273926

立即谘詢

產品展示

product
產品介紹

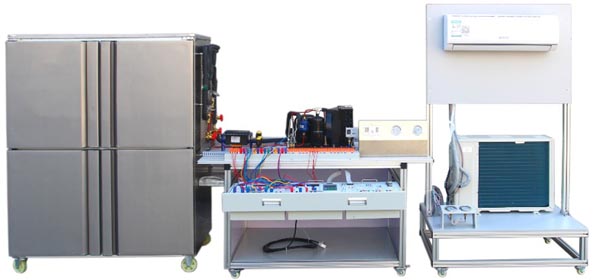

HYKTZL-1空調製冷綜合實訓裝置


一、設備簡述
裝置由空調係統和雙溫冷庫係統組成。主要強化學生對空調和冷庫係統的管路設計和安裝、電氣接線、工況調試、故障診斷與維修以及製冷工具的使用等綜合職業能力。
係統由電氣控製係統和管路係統兩部分組成,兩個係統獨立分開,電氣控製係統由具有漏電保護功能的電源及考核模塊、分體式熱泵空調電氣控製模塊和雙溫冷庫電氣控製模塊組成。管路係統分為熱泵空調器和雙溫冷庫兩種。

設備具有智能故障考核功能,可對學生進行空調和雙溫冷庫電氣控製係統的實訓考核。

二、設備特點
1、設備集空調和雙溫冷庫管路係統安裝、檢漏、保壓、抽真空、充注製冷劑、電控係統接線和係統運行調試於一體,滿足實訓教學、實際工程訓練和職業技能競賽的要求。
2、設備采用模塊化設計,電氣係統和管路係統獨立分開,電氣係統設置測試端子、輸出端子,學生可進行電氣測試、接線和調試運行操作。管路係統可進行管路設計和安裝實訓操作。
3、裝置直觀展示了空調、雙溫冷庫的製冷係統結構、工作原理,方便於教學演示講解及學生對課本知識的理解和掌握。
4、裝置配置可移動的壓力表和8路溫度巡檢儀,用於測量係統關鍵點的溫度和壓力值,可對係統進行計算和分析。
5、整套實訓裝置係統真實完整,結構清晰、直觀,與實際空調、冷庫製冷係統、電氣係統一致,通俗易懂,易學易教。
三、技術參數
    1、工作電源:單相三線 AC220V ±10%  50Hz
    2、環境溫度:-5℃—40℃
    3、相對濕度:≤85﹪  (25℃)
    4、整機功耗:<1.5KW
5、外形尺寸:
冷庫機組、電控係統安裝平台:1500mm×800mm×750mm
雙門雙溫冷庫櫃體:1200mm×700mm×1800mm
空調器安裝平台:1000mm×750mm×1700mm
    6、電源總開關帶漏電保護  IΔn≦30mA,時間≦0.1S
7、具有電壓、電流指示、供電指示
四、結構及組成
空調製冷綜合實訓裝置主要由空調器安裝平台和冷庫機組、電控係統平台以及雙溫冷庫櫃體三部分組成。
1、空調器安裝平台:
1)安裝平台采用鋁型材作為框架,由“模擬牆”和底座組成,室內機和室外機分別安裝在模擬牆和底座上。
2)室外機和室內機的安裝位置以及內外機的管路連接可根據技術要求和規範進行安裝和連接,學生可在木板上根據需求進行定位開孔,對學生進行空調器安裝操作實訓。
3)空調器所有電氣部件的接線引出到外麵,學生可根據對電器元件的測量和判斷進行接線,與電控係統平台上的空調電氣控製模塊進行連接。
4)平台底腳配有帶鎖的靜音萬向輪,方便移動。
2、冷庫機組、電控係統平台:
1)平台采用鋁型材為主框架,鈑金板作為輔材。桌麵為帶凹槽的工業鋁型材拚接而成,便於安裝實訓部件和設備。桌麵下方設置抽屜,用於放置“電源及考核模塊”、“空調電氣控製模塊”和“雙溫冷庫電氣控製模塊”共3個實訓模塊。抽屜下方設置有存放櫃,用於放置製冷專用工具、真空泵以及製冷劑鋼瓶等。
2)鋁型材桌麵前部設置有采用端子排和護套插孔相結合的接線區,作為電氣實訓單元箱與被控元件的連接過渡區。桌麵四周安裝有走線槽,簡潔美觀。
3)冷庫機組采用泰康製冷機組,包含全封閉壓縮機、風冷翅片式冷凝器、儲液器、機組閥門等。供電電源為AC 220V-240V,50Hz;壓縮機功率7/16P;采用無氟環保的R134A製冷劑。機組安裝在實訓桌上。配套有幹燥過濾器、視液鏡等製冷器件。
4)電源及考核模塊:模塊包含單相漏電保護開關、數顯電壓表、數顯電流表和雙聯三芯插座、智能故障考核器等。
5)智能故障考核器:由液晶屏、PVC鍵盤、故障考核接口、單片機和存儲器等組成。具有故障設置、故障清零、分數查詢等功能。
6)空調電氣控製模塊:采用接線端子和原理圖加測量點的形式,在模塊板的上部安裝安全護套插孔,部分器件的輸入和控製輸出均引到麵板的安全護套插孔,便於控製電路與執行部件的接線,加深學生對電氣控製係統外圍電路的理解和掌握。在相應位置安裝測量點,用於電氣參數和排除故障時的測量。同時,模塊安裝有智能故障考核板和考核接口,用於故障設置與考核。
7)雙溫冷庫電氣控製模塊:兩個智能溫度控製器,分別控製冷藏室和冷凍室溫度。采用接線端子和原理圖加測量點的形式,在模塊的上部安裝安全護套插孔,部分器件的輸入和控製輸出均(jun1)引到麵板的安全護套插孔,便於控製電路與執行部件的接線,加深學生對電氣控製係統外圍電路的理解和掌握。在相應位置安裝測量點,用於電氣參數和排除故障時的測量。同時,模塊安裝有智能故障考核板和考核接口,用於故障設置與考核。
8)平台底腳配有帶鎖的靜音萬向輪,方便設備移動。
3、冷庫櫃體:
1)庫體采用優質不鏽鋼板做骨架,經過機械加工成型,保溫層采用聚氨酯保溫防火發泡材料。
2)整個空間分為上下兩層,上層為冷凍區,采用吹風翅片式蒸發器;下層為冷藏區,采用光管式蒸發器。
3)庫體側麵安裝一塊網孔板,用於安裝內平衡式熱力膨脹閥、蒸發壓力調節閥、電磁閥等。
4)上下雙開門庫體。庫體內包含照明係統、排水係統等。
5)底部安裝帶刹車的萬向輪,移動和固定兩相宜,方便調整設備的擺放位置。
五、裝置功能
1、空調係統
1)了解家用空調器的結構組成;
2)理解熱泵型空調器製熱、製冷工作原理;
3)理解空調器電氣控製係統原理;
4)家用壁掛分體式空調器的設計、安裝操作;
5)空調電氣控製係統接線操作;
6)空調係統檢漏、抽真空、充注製冷劑操作;
7)空調器調試操作;
8)空調電氣故障考核。
2、雙溫冷庫係統
1)了解雙溫冷庫係統的組成;
2)理解雙溫冷庫係統的工作原理;
3)理解雙溫冷庫係統電氣控製係統原理;
4)雙溫冷庫係統管路設計、組裝操作;
5)雙溫冷庫係統電氣控製係統接線操作;
6)製冷係統的檢漏、抽真空、充注製冷劑操作;
7)雙溫冷庫係統的調試操作;
8)雙溫冷庫係統模擬電氣故障考核。
