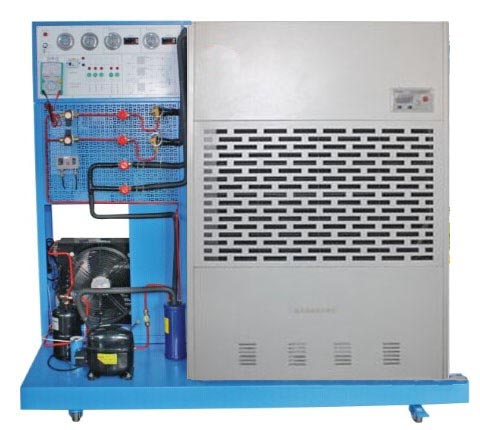

HY-36B 除濕機電氣控製係統實訓台

一、概述
除濕機電氣控製係統實訓台(是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”的教學要求，按照職業學校的教學和實訓要求研製和開發的產品。

除濕機電氣控製係統實訓台適合大專院校、中等職業學校和本科院校的機電設備安裝與維修、機電技術應用、電氣運行與控製、電氣技術應用、電機與電器、製冷和空調設備運用與維修等專業的《製冷空調機器設備》、《製冷空調裝置的安裝操作與維修》、《製冷空調自動化》、《空調調節與技術運用》《冷庫工程與運作管理》、《冷庫製冷工藝》等的實訓教學及製冷專業中級、高級工的鑒定及考核。

二、裝置特點
1．該除濕機電氣控製係統實訓台具有電力拖動控製、PC控製和觸摸屏控製控製方式，配溫度傳感器及采集模塊，可進行數據采集。
2．直觀性強：裝置采用敞開式設計，控製電路及製冷管路係統直接展現出來，器件貼有名稱標識，學生可直觀認識各種器件。
3．實訓性強：可進行實際除濕機電路控製電器工業自動化實訓製冷係統及化霜係統的全流程工作實訓。
三、基本配置及功能
實訓裝置主要由控製台、主機實訓模塊、一套除濕機及實訓模塊等組成
1．電源控製部分
（1）交流電源：提供控製屏工作所需的三相交流電源，可由電源總開關來控製。配有三隻指針式交流電壓表，分別指示輸入三相電網電壓值。
（2）安全保護體係：設有電壓漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護。
2．測量儀表
（1）指針式電壓表：量程0～450V
（2）采用PT100傳感器，測量範圍-50～150℃
3. 主機實訓模塊：配置FX2N3U-32主機，，配套PC/PPI編程電纜。可以進行單獨的PLC實訓和觸摸屏實訓；通過組態軟件用戶可以進行二次開發，通過連接PLC進行模擬仿。
4. 觸摸屏實訓模塊：配置7英寸STN256色觸摸屏，一個RS-485通信口（與PLC通信），一個RS-232通信口
5．實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌麵為防火、防水、耐磨高密度板，結構堅固，造型美觀大方；設有兩個大抽屜，用於放置工具及資料等。桌麵用於安裝電源控製屏並提供一個寬敞舒適的工作台麵。實訓桌還有四個萬向輪，便於移動和固定。
6.電氣控製櫃部分：這一部分包括控製繼電器、交流接觸器、熱保護繼電器等
7.控製麵板、提供各種按鈕、電壓表、電流表、指示燈等。
8.為保護設備中的冷庫電氣使用的各個電氣元件:如開關、電壓表、電流表、指示燈等。各種保護指示燈及各種控製按鈕，都分別用電線連接到時了特殊的接線端子上，在使用過程中，隻需要用導線直接連接，不會損壞係統中的無器件，經久耐用。
四、技術指標
1、工作電源：三相五線380V±10%，50Hz
2、整機容量≤1KVA
3、人身安全保護功能，具有漏電保護裝置。
4、環境濕度：-30℃~40℃
5、相對濕度：≤85%（25℃）
6、工作台，1200×600×1500mm
7、除濕機：功率2700W/13A、重量63 KG、電源220V50HZ、除濕量152升/天。
五、實驗實訓項目
1、可編程控製器PLC進行高級編程及PLC的安裝接線調試進行實訓；
2、配套溫度傳感器和相應的A/D轉換功能模塊，可對整個中央空調的運行進行采集、實時監控等實訓；
3、組態技術應用實訓：采用組態技術實現對中央空調運行進行動畫顯示，運行數據顯示、實時監控、組態等功能
4、遠程控製實訓；
5、網絡的安裝及設置實訓；
6、觸摸屏實訓
7、屏和PLC通信使用
8、除濕係統工作原理
9、除濕係統空氣調節運行工況實驗
10、型除濕係統機組電氣電路應用
11、觸摸屏的應用
12、製冷係統工作原理
13、濕度傳感器的應用
14、除濕係統故障實訓
15、溫除濕模式應用操作
16、調溫除濕模式應用操作
17、升溫除濕模式應用操作

18、自動除霜應用操作
