製冷與空調實訓裝置

HYZLSX-1製冷製熱維修測試綜合實訓平台
產品簡介:

HYZLSX-1製冷製熱維修測試綜合實訓平台 製冷製熱維修測試綜合實訓平台是專門為職業院校製冷類專業而研製的製冷製熱實訓平台,根據製冷製熱類行業中空

服務熱線

02162273926

立即谘詢

產品展示

product
產品介紹

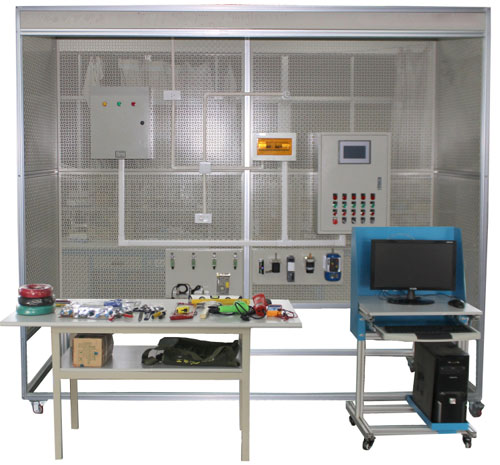

HYZLSX-1製冷製熱維修測試綜合實訓平台


       製冷製熱維修測試綜合實訓平台是專門為職業院校製冷類專業而研製的製冷製熱實訓平台,根據製冷製熱類行業中空調與冰箱維修技術的特點,針對空調和冰箱的工作原理、產品組裝、維修和故障診斷等特點進行設計。通過專業的的實訓操作,強化了學生對空調冰箱係統管路的安裝與維修係統調試等的綜合職業能力。通過維修工具、設備進行項目訓練,能提高學生的動手操作能力,計劃組織能力,製冷係統的調試安裝能力,電氣控製電路維修能力等,是現代製冷製熱技能實訓的必要綜合平台。

 一、技術性能
輸入電源:單相三線 220V ± 10% 50Hz
工作環境:溫度 -10 ℃ ~ 40 ℃ 相對濕度≤ 85% ( 25 ℃ )海拔< 4000m
裝置容量:≤ 2.5kVA
安全保護:具有漏電壓、漏電流保護,安全符合國家標準
外形規格:產品結構外形尺寸:2800×1000×2500mm
二、 係統結構與組產品結構
該設備主要由模擬房、實訓冰箱、實訓空調、裝配桌、電腦桌、模塊架、工具配件組成。
模擬房  整體用鋁型材作骨架,中間用網孔板連接。網孔板用2mm厚冷軋板數控衝孔折彎後,表麵靜電噴塗;
裝配桌、模塊架用冷軋鋼板精數控精加工而成,表麵靜電噴塗。
設備重量:約200kg
三、裝置特點
1.空調係統單元采用真實的1匹製冷機組,與實際教學接軌。整個空調係統真實完整, 與市場上的遙控熱泵空調的總體結構、性能完全相同。具有製冷、製熱、通風、除濕、溫度、風速選擇、定時、掃風控製、睡眠、自動等功能
2.整套空調係統單元集製冷係統、電氣控製係統、故障模擬係統於一體,係統真實完整,結構清晰、緊湊,與實際空調製冷係統、電氣係統一致,滿足對實訓的要求
3. 空調係統單元直觀展示了熱泵型分體空調的係統結構、工作原理,可清楚的看到製冷循環係統結構及主要部件的實物,係統還配置有交流電壓表、交流電流表、溫度表、真空壓力表、信號燈及發光二極管使整個分體空調係統的實時工作狀態一目了然;主麵板中間印有控製係統原理圖,並設有相應測試點;便於教學演示講解及學生對課本知識的理解掌握。此外,管路中設有視液鏡可觀察製冷劑狀態;高壓管路為紅色部分,低壓管路為藍色部分。相應部件均有名稱標識
4. 空調係統單元設有室外機部件電氣控製線路接線區域,可完成對電氣連接、壓縮機繞組判斷等,有利於學生將理論應用於實際,並培養學生實際操作動手能力
5. 空調係統單元可模擬故障設置,學生根據工藝分析故障可能產生的原因,確定故障發生的範圍,並進行排故。有利於開展技能鑒定、考核工作。
6、製冷係統單元直觀展示了直冷/間冷式冰箱的係統結構、工作原理,可以清楚的看到製冷循環係統結構及主要部件的實物,便於教學演示講解及學生對課本知識的理解掌握。此外,管路中設有視液鏡可觀察製冷劑狀態;高壓管路為紅色部分,低壓管路為藍色部分。
2、製冷係統單元集直冷式、間冷式電冰箱於一體,整個電冰箱係統真實完整,結構清晰、緊湊,與實際冰箱製冷係統、電氣係統一致。同時可滿足對直冷式、間冷式電冰箱實訓的要求。
7、製冷係統單元采用真實的製冷機組(壓縮機、翅片盤管式蒸發器、鋁複合板吹脹式蒸發器、鋼絲式冷凝器等)
8、製冷係統單元設有直冷式/間冷式冰箱電氣控製線路接線區域,可完成不同啟動方式的運行模式,有利於學生將理論應用於實際,並培養學生實際操作動手能力。
9、製冷係統單元可設置模擬故障,學生根據工藝分析故障可能產生的原因,確定故障發生的範圍,並進行排故。有利於開展技能鑒定、考核工作。
四、空調係統實訓項目
初級技工基本技能實訓
製冷係統專用工具的基本操作
製冷係統管件焊接
製冷係統的檢漏
製冷係統的抽真空與充注製冷劑R22
中級技能實訓(設計、安裝、調試及檢修)
空調主控板電路原理
空調電器元件的測量及係統運行
空調器故障與分析
空調檢測與故障分析
五、製冷係統實訓項目:
1.用工具的操作
2.冷係統管件焊接
3.製冷係統試壓及檢漏
4.製冷係統抽真空及充注製冷劑
5.電冰箱電氣線路器件的認識和測量
6.直冷式電冰箱電氣控製線路接線及係統運行
7.間冷式電冰箱電氣控製線路接線及係統運行
8.直冷式電冰箱維修實訓及故障分析
9.間冷式電冰箱維修產訓及故障分析
