HY-9920G型變頻熱泵型分體空調實驗裝置

 一、概 述
      “變頻熱泵型分體空調實驗裝置”能滿足製冷與空調設備維修專業的實驗教學需要。本裝置采用真實的全套熱泵分體空調製冷機組為實訓對象；並能實現全自動控製，使學生深入理解熱泵分體空調的結構與工作原理。

二、特 點
1.整個空調係統真實完整，與市場上的遙控熱泵空調的總體結構、性能完全相同。它具有製冷、製熱、通風、除濕、溫度、風速選擇、定時、掃風控製、睡眠、自動等功能。
2.裝置直觀展示了熱泵型分體空調的係統結構和工作原理，便於教學演示講解及學生對課本知識的理解。裝置中配置了交流電壓表、交流電流表、溫度表、真空壓力表、工作指示燈，使整個熱泵分體空調係統的實時工作狀態一目了然。主麵板中間設有控製係統的原理圖，並設有相應的測試點；裝置後麵可觀察到整個製冷係統的結構組成及主要部件的實物，其中高壓管路和低壓管路分別為紅、藍色，並設有視液鏡（可觀察製冷劑狀態），相應部件均設有標識。
3.裝置設有故障模擬功能、提供室外執行部件的接線區域、開設應用性的實驗項目及多方位的直觀設計，有利於學生將理論應用於實際，提高實際操作動手能力。
4.設有電流型漏電保護裝置，對地漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護；實驗強電連接導線及插座采用手搶插式全封閉結構，杜絕觸電，確保使用安全
三、技術性能
1.輸入電源：單相三線 AC220V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：＜1kVA
4.外形尺寸：100cm×59cm×161cm
5.製冷劑類型：R410A
四、裝置的基本裝備

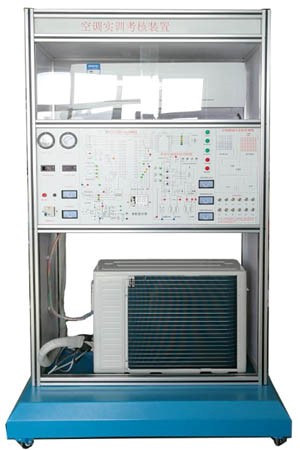

1.實驗台 鋁型材框架結構。上部為室內機蒸發器，中部為製冷係統原理圖及測試點，下部為室外機。
2. 變頻空調係統1套 包括變頻熱泵型分體空調所必需的一些部件，如室內熱交換器（蒸發器）、室外熱交換器（冷凝器、變頻壓縮機、四通閥、節流裝置）等，管路中還設有控製閥等實驗所需的部件。
3.故障箱1隻用於設置故障。
4.交流電壓表 測量範圍0～250V，精度1.5級，用於監測電網電壓。
5.交流電流表 測量範圍0～10A，精度1.5級，用於觀測係統啟動電流及監測係統正常工作電流。
6.溫度表4隻 采用PT100傳感器，三位半數顯，可分別測量進風口溫度、出風口溫度、冷凝器管路溫度和蒸發器管路溫度。
7.真空壓力表2隻 測量範圍分別為-0.1MPa～3.5MPa、-0.1MPa～1.5MPa，可顯示係統高壓側和低壓側的壓力動態變化。
五、實驗項目
1.製冷係統專用工具的基本操作
2.製冷係統管件焊接
3.製冷係統的檢漏
4.製冷係統的抽真空與充注製冷劑R410A
5.變頻空調主控板電路原理
6.空調電器元件的測量及係統運行
7.變頻空調器故障與分析
8.變頻空調器檢測與故障分析
(1)製冷故障 設置類型有：蒸發器髒堵、冷凝器髒堵、毛細管髒堵、毛細管冰堵等
(2)電氣故障 設置類型有：電源電路、溫度傳感電路、驅動電路、壓縮機保護電路、室內風機調速電路等故障點
