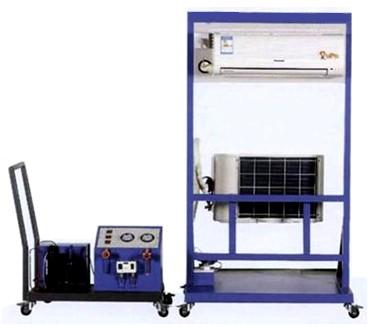

HYKTAZ-1空調安裝調試實訓裝置

一、概述
      “空調安裝調試考核裝置”采用鐵質框架作為實訓平台，外型美觀大方。支架結構方便移動安裝，主要是家用分體式空調的安裝、維修、調試等實訓操作提供一個很好的平台。本裝置配有製冷劑回收設備，可對空調機中的製冷劑進行回收，回收的製冷劑可反複使用，這樣不但可以有效的節約成本而且可以保護環境。空調安裝調試考核裝置還配有便攜式焊炬，製冷工基本的維修工具，可使學生學習維修工具的使用和操作方法。空調安裝調試考核裝置使學生在走出學校後能真正學到實用的維修技能。本裝置適合製冷相關專業的初、中級技能實訓考核與鑒定。

二、功能、結構及特點
1、采用可移動框架作為實訓平台底部安裝有萬向輪方便移動。
2、學習掌握空調製冷技術理論知識與專業實踐技能
3、空調安裝調試考核裝置應能滿足職業院校的製冷技術、製冷流體機械、製冷設備原理與維修實訓。培養學生掌握空調和製冷技術專業理論知識與專業實踐技能，能強化學生對空調製冷係統安裝、電氣接線、工況調試、故障診斷與維修以及製冷工具的使用等綜合職業能力。
4、空調安裝調試考核裝置應采用模塊化設計，電氣係統和管路係統獨立分開。學生可根據4電氣原理圖進行接線、測試和運行等操作。管路係統部分可對學生進行管路的設計安裝、壓力檢漏、抽真空以及充注製冷劑的培訓，增強學生的實際動手能力。
5、空調安裝調試考核裝置能直觀展示空調製冷係統結構、工作原理，可以清楚的看到製冷循環係統的所有實物部件，方便於教學演示講解及學生對知識的理解和掌握。
三、使用條件
1、電源電壓：220V±10﹪ 50HZ
2、低壓壓力：0.4～0.6MPA 高壓壓力1.4～2.0 MPA
3、電流：5A 製冷劑：R22
4、尺寸：800*900*1700MM
5、保護：具有過流、過壓、漏電等保護措施，符合國家相關標準。
四、可完成的實訓項目
1、空調器的安裝調試
2、製冷維修工具的使用和操作方法。
3、銅管焊接技術實訓
4、喇叭口，杯型口擴充方法
5、係統抽真空實訓
6、係統保壓實訓
7、係統檢漏實訓
8、製冷劑回收技術實訓
9、空調器運行調試技術實訓
10、空調工作原理介紹
11、空調係統故障檢測及排故維修
