HY-X9B模擬辦公樓熱計量供暖實訓裝置一、係統配置：主要配置:供水箱、循環水泵、分集水器、電動閥、液晶顯示麵板，係統原理展板、智能溫控製儀等、一二層處均設熱電

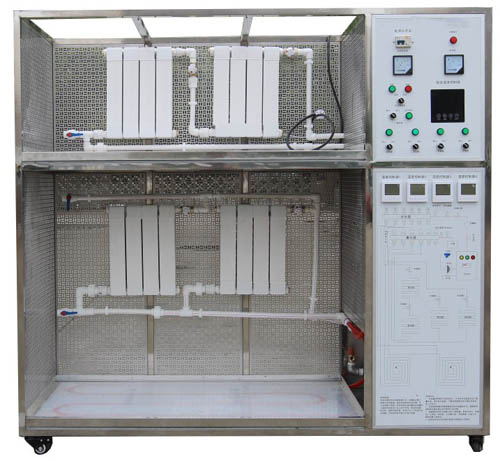

HY-X9B模擬辦公樓熱計量供暖實訓裝置

一、係統配置：

主要配置:供水箱、循環水泵、分集水器、電動閥、液晶顯示麵板，係統原理展板、智能溫控製儀等、一二層處均設熱電動調閥門，一層供暖係統為雙管同程式供暖係統，一層地板采用回旋式地暖輔設，左、中、兩麵框壁各設置銅鋁複合散熱器、薄壁鋼管散熱器（藝術造型）；二層供暖係統為單管串聯式係統，散熱器左、中、薄壁銅鋁管散熱器（藝術造型）、外觀整潔。二層地板采用回旋式地暖輔設、供回水主立管沿框架左側設置；控製采用智能溫控係統，手自動控製方式。直顯示。

二、係統概述：
1.整體式全真暖氣片和管路，透明地板，能看清隱蔽管路的全部結構和走向。
2.一二層均設置熱計量表，整個係統由鍋爐及循環泵實現熱循環演示。
3.展示了單管跨越式供暖係統和單管下供下回式供暖係統的外觀、結構、原理、安裝部位和安裝形式。
4.所有散熱器和水暖設備都能全真演示。
5.係統分上下兩層分戶牆暖與地暖結合設置
6.係統管路采用帶用串聯與並聯兩種方式結合布置
7.係統具有溫度自動控製和手動控製
8.智能溫度設置定時控製等
9.定時分段控製
10.智能設溫，智能啟停控製
11.防凍功能
12.防幹燒功能
三、技術參數：
1.外形尺寸：2000×800×2000mm
2.框架材料：304不鏽鋼
3.地板材料：有機玻璃
4.設計壓力：0.05MPa～0.75Mpa，
5.安全保護：具有漏電自動保護裝置和接地保護。
四、實訓項目
實訓一：模擬樓熱計量采暖係統操作演示
實訓二：單管串式供暖係統的認識
實訓三：雙管同程式供暖係統的認識
實訓四：地暖供暖係統的認識
實訓五：熱計量表的計量操作及拆裝實訓
實訓六：鍋爐的拆裝及操作實訓
實訓七：循環泵的操作及拆裝實訓
實訓八：分水器、集水器的操作及拆裝實訓
實訓九：銅鋁複合散熱器的拆裝實訓
實訓十：地暖管路輔設拆裝實訓
實訓十一：溫控安裝與調節實訓
實訓十二：WIFI遠程控製監控功能實訓
