一、產品概述

“HY-31D型中央空調空氣處理實訓裝置”是從實訓教學需求的角度出發，以工程化的設計理念完整地實現了全空氣中央空調調節係統的工作過程。

二、係統特點

1. 工程化概念強——實訓裝置的整套控製係統大部分采用工業現場實際應用的部件。

2. 技術先進——控製係統部分應用了代表當今中央空調控製係統技術潮流的總線技術，它充分考慮了係統的可擴展性和與樓宇其他子係統的兼容性。

3. 開放性好——整套實訓裝置采用透明化、開放式設計，實訓者能夠直觀清晰地了解整個裝置的工作過程，係統控製部分源代碼完全開放，實訓者可自行添加或修改，進行創新性、設計性實訓。

三、技術參數

1. 輸入電源：三相四線～380V±10%  50Hz。

2. 環境溫度：+4℃～+45℃。

3. 裝置容量：＜5kVA。

4. 實訓對象：＞220cm×60cm×180cm，控製櫃700mm×600mm×1800mm。

5. 安全保護：具有漏電自動保護裝置。

四、係統組成

中央空調係統是由實驗台、製冷機組、製熱係統、加濕裝置、空調箱（風道）、冷凍水係統、測量儀表（包括溫濕度傳感器及風速傳感器）、電氣控製係統、模擬熱源等組成。使用不鏽鋼和有機玻璃材料防止設備生鏽和老化。設備配有真實的恒溫供暖、恒溫冷氣係統，直觀生動地把工業實際應用展現出來，簡潔明了。采用帶標準通訊接口的控製器，保證了中央空調係統與樓宇係列其他子係統及管理層的無逢集成。對象係統集成了四個部分的內容：

1. 實驗台

不鏽鋼底架、風道和模擬房間為鐵質雙層亞光密紋噴塑結構，有機玻璃封板，將尺寸縮到最小，配不鏽鋼台架和玻璃側擋板。（為了便於搬運整體分三部分，控製櫃、風道模擬箱、不鏽鋼底架）

2. 壓縮機

采用全封閉轉子式1.5P壓縮機，正常工作溫度僅為0℃，安全可靠，結構緊湊，噪音低，密封性好，製冷劑為R22。

3. 噴淋式冷卻塔

該設備的冷凝方式采用逆流式冷卻塔，吸風機裝在塔的頂部；冷卻塔采用吸風式強迫通風，塔內填有填充物，以提高冷卻效果；從冷凝器出來的溫水由冷卻水泵送入塔頂後，由布水器的噴嘴旋轉向下噴淋。

4. 冷凝器

製冷係統采用翅片式冷凝器，冷凝器組浸入水中，製劑在管內冷凝，水在水泵的作用下在水箱內流動。

5. 蒸發器

采用透明水箱式，易於觀察，一目了然，翅片式冷凝器式蒸發器組浸入水中，製劑在管內蒸發，水在水泵的作用上在水箱內流動，以增強製冷效果。

6. 冷凍、冷凝循環係統

冷凍、冷凝循環係統采用變頻控製，動力源為變頻器驅動離心泵；

冷凍泵、冷凝泵：0.37KW/380V；

變頻器：三菱FR-D740 0.4KW。

7. 加濕裝置

采用1.6升PTC加濕氣、蒸汽軟管和蒸汽噴頭組成；

額定功率：100W；

蒸汽噴管（φ10）。

8. 測量儀表

有4組溫濕度傳感器、三組風速傳感器、二氧化碳濃度傳感器和一組流量傳感器及顯示儀表組成。

8.1 溫濕度傳感器

安裝方式：管道式；

溫度測量範圍：-20℃～+60℃；

測量誤差：±0.5℃；

濕度測量範圍：0～100%；

測量誤差：± 3%；

探頭工作溫度-40℃～+120℃。

8.2 風速傳感器

安裝方式：管道式；

測量範圍：0～10m/s、0～15m/s、0～20m/s；

探頭長度200mm；

探頭工作溫度-25℃～+50℃。

8.3 渦輪流量變送器

測量範圍：0.2～1.2m³/h；

壓力：6.3Mpa。

8.4 二氧化碳濃度傳感器

測量範圍：2000ppm/5000 ppm；

溫度範圍：-40℃-80℃；

CO2精度：±40ppm（25℃）。

8.5 壓差變送器

測量介質：氣體、液體、蒸汽；

測量範圍：0-500pa；

壓力等級：1.0級。

9. 電氣控製係統

電氣控製由手動控製，如加熱器的電源、送風機電源、製冷/製熱的啟動等，並帶有相應的指示。

10. PLC控製模塊

采用西門子S7-200SMART CPU SR30 1台，12路數字量輸出，18路數字量輸入，EMDR16 8路輸入8路輸出，EM AR04  4路模擬量輸入PT100輸入，EM AM06  4路模擬量輸入/2路模擬量輸出，EMAQ04 4路模擬量輸出，EMAM03 2路模擬量輸入/1路模擬量輸出。

11. 觸摸屏

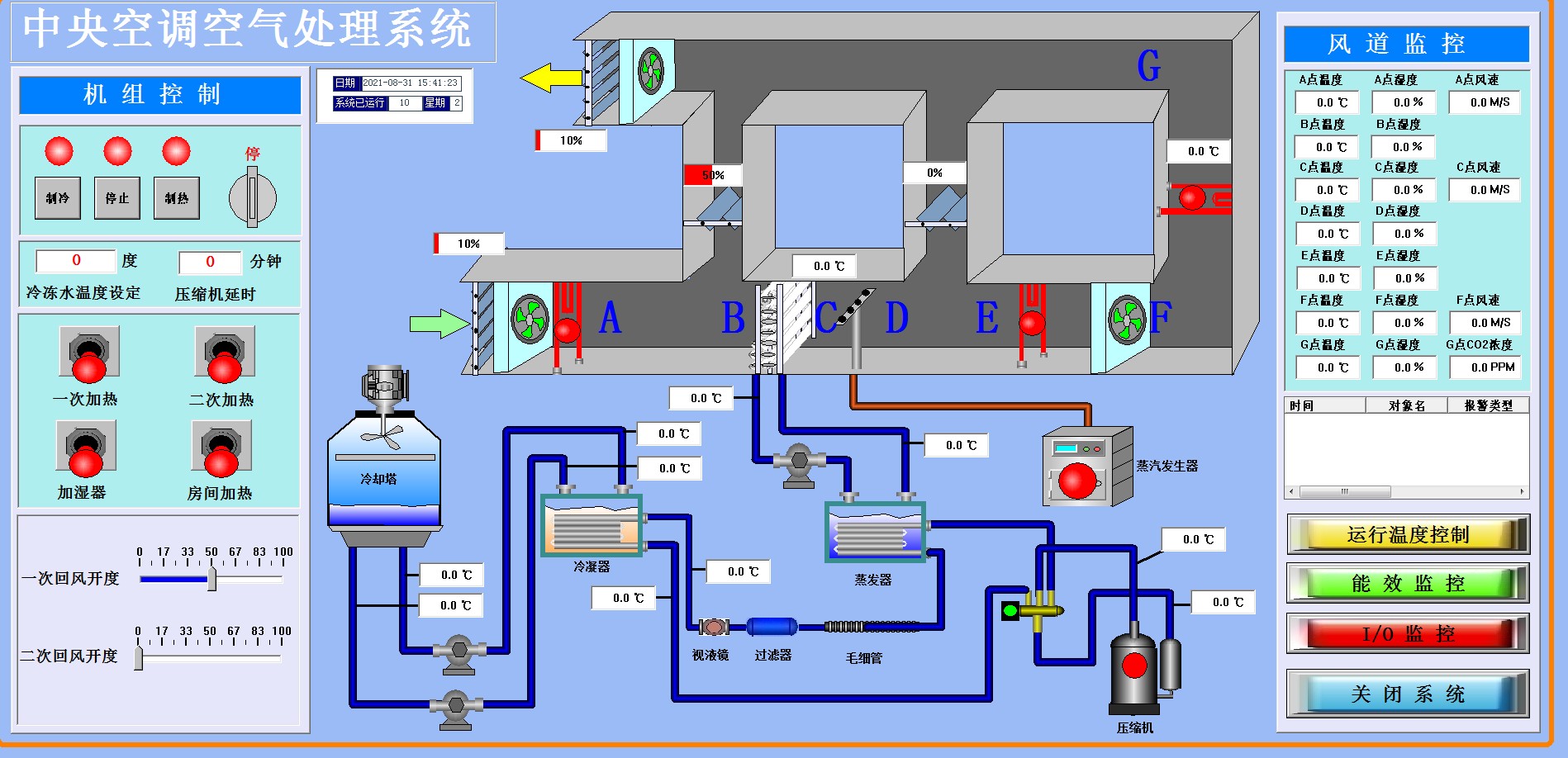

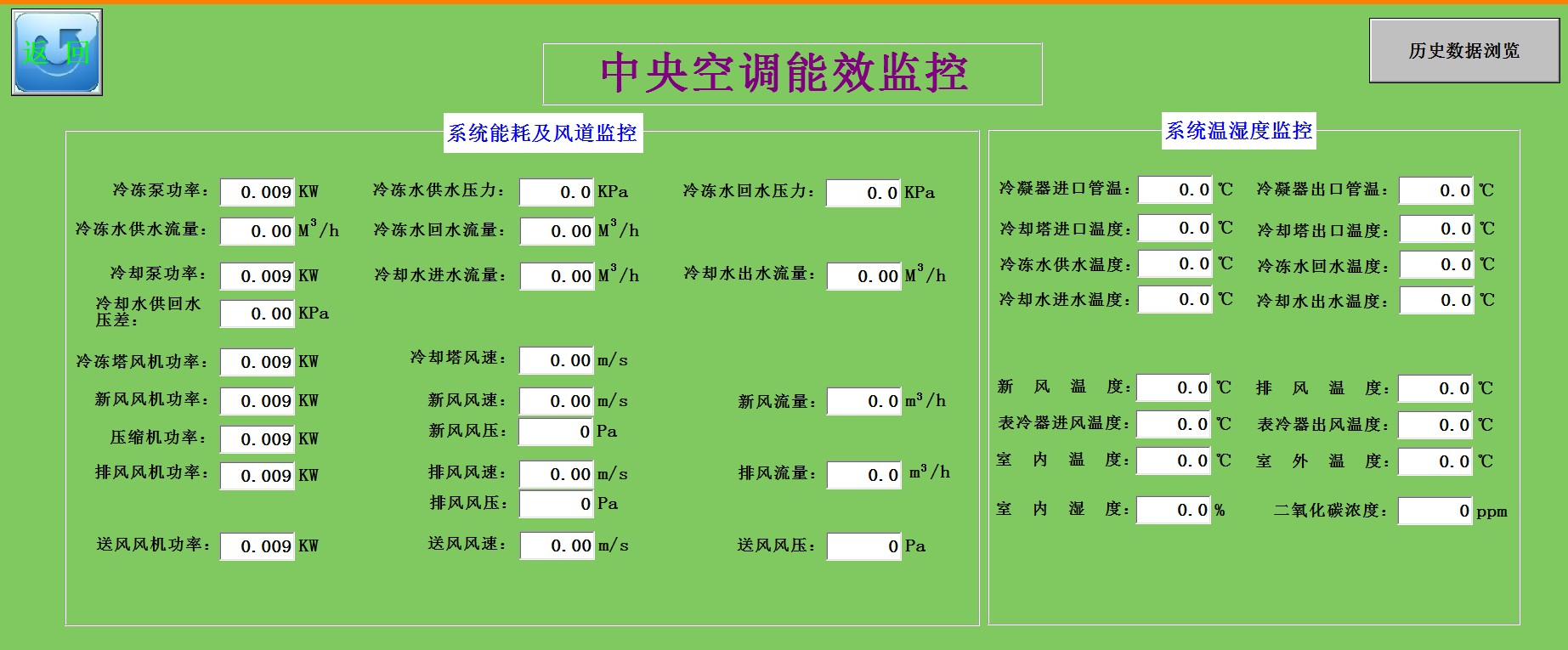

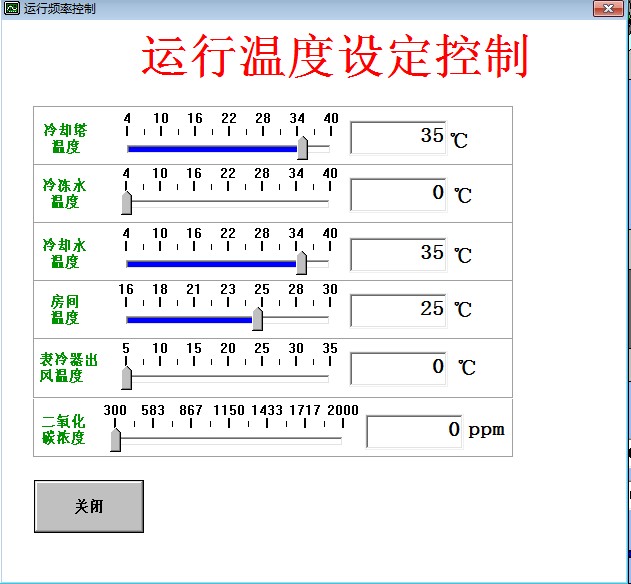

采用7寸真色彩TPC7062觸摸屏，包含主控窗口、溫度顯示窗口、溫度實時曲線圖、係統設置窗口等。

12. 組態監控軟件

13. 空氣處理係統

風機安裝台：采用不鏽鋼製造。控製屏采用鐵質雙層亞光密紋噴塑結構框架，鋁質麵板。

14. 風機動力變速部分：采用變頻器控製電機的運轉速度，從而使風機有不同的運轉速度。

15. 數據自動采集及處理係統：利用計算機的數據采集、處理、輸出以及報表的打印等功能。

16. 風管係統：采用鐵質亞光密紋噴塑結構組合而成，造型美觀。

17. 主控計算機：I5-8400 8G 1T 2G獨顯，DVDRW，23英寸液晶彩顯。

*18.中央空調設備三維實訓仿真軟件（正版軟件、招標現場需提供版權證書核查與軟件演示）

軟件采用3D交互技術設計,集成四大功能“模擬運行”、“設備維修技能”、“工具使用”、“仿真考核”，

1）任務菜單功能：

“新手上路”：新手上路是針對第一次使用軟件的人員，可以通過該功能按照文字語音的向導一步一步對該軟件的操作進行熟悉。

“實驗守則”：實驗守則中包含文字語音顯示功能，對該軟件中的具體設備的操作進行文字提醒，讓用戶養成正確操作儀器的習慣。

“實驗教學”：實驗教學中包含：中央空調模擬運行、設備維修技能、設備介紹；

2）考試切換

完成係統中央空調模擬運行、設備維修技能等操作考核，考核分階段考核采用小怪獸吃水果的過場動畫趣味性考核，考試結果自動生成文件；

3）觀察模式切換

該功能可以在焦點模式和漫遊模式下進行切換

4）最佳視角

最佳視角是針對“練”和“考”中鏡頭會自動移動到最佳的視角；

5）中央空調故障模擬考核分兩種狀態製冷狀態、製熱狀態。共設置32個故障點故障按順序出題，分練習模式和考核模式，練習模式隨意點題目不記分。考核模式每題隻能答題2次，並記錄答對題目算出考核分數。

六、實訓項目

1. 封閉式係統冬季運行工況；

2. 封閉式係統夏季運行工況；

3. 直流式係統冬季運行工況；

4. 直流式係統夏季運行工況；

5. 一次回風係統冬季運行工況；

6. 一次回風係統夏季運行工況；

7. 二次回風係統冬季運行工況；

8. 二次回風係統夏季運行工況。

9. 故障診斷實驗(可模擬的故障類型)：

（1）製冷劑泄漏；

（2）冷劑過多；

（3）蒸發器水量不足；

（4）冷凝器水量不足；

（5）溫濕度傳感器、風速傳感器、渦輪流量變送器、壓差變送器等故障。
