HYRG-1型熱水供暖循環係統綜合實訓裝置熱水供暖循環係統綜合實訓裝置以可編程控製器PLC為控製核心，上位機組態軟件作為監控界麵，實時顯示工作狀態與運行參數。係

HYRG-1型熱水供暖循環係統綜合實訓裝置

熱水供暖循環係統綜合實訓裝置以可編程控製器PLC為控製核心，上位機組態軟件作為監控界麵，實時顯示工作狀態與運行參數。係統主要由電熱水鍋爐、供熱管道和散熱片三個基本部分組成，並設有膨脹水箱、循環水泵、熱量表、自力式壓差控製閥、電動流量調節閥、電磁閥、自動排氣閥、溫度采集模塊、壓力采集模塊、流量采集模塊等附屬設備，可組成單管順流式、單管跨躍式、雙管上供下回式三種不同的係統形式。適用於高職院校、職業學校空調工程專業、供熱通風和建築專業等相關課程的教學實訓。

二、技術性能
1.輸入電源：三相四線～380V±10% 50Hz
2.工作環境：溫度 -10℃～+40℃；相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：＜10kVA
4.設有電壓型漏電保護、電流型漏電保護、接地保護，安全符合相關國家標準。
三、係統配置
1.實訓台

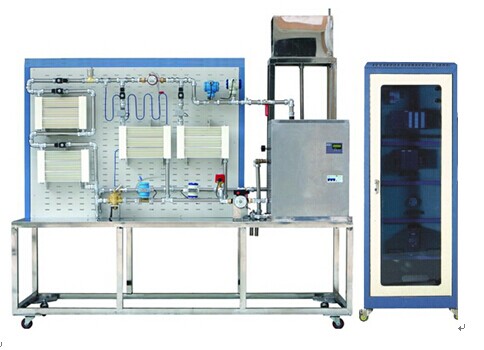

實訓台采用不鏽鋼拚合結構，整個供暖係統布置在網孔板上。
2.熱水供暖係統
係統由電熱水鍋爐、供熱管道、散熱片、膨脹水箱、循環水泵、熱量表、自力式壓差控製閥、電動流量調節閥、電磁閥、渦輪流量傳感器、壓力變送器、溫度傳感器和自動排氣閥等設備組成。
主要設備的技術參數如下：
(1)電熱水鍋爐
額定功率：9kW
供熱麵積：108m2
供熱量：7740kcal/h
(2)膨脹水箱
采用不鏽鋼材料製成，配有信號管（用於監測水箱內的水位）
(3)德國威樂小型熱水泵
額定功率：95W
額定揚程：6m
額定流量：1.08m3/h
3.控製櫃
鐵質雙層亞光密紋噴塑結構，結構堅固。前門采用透明設計，可觀察到接觸器、熱保護器等控製元件。麵板上麵有控製開關旋鈕、工作狀態指示燈、係統流程圖及PLC主機單元。
四、實訓項目
1.掌握熱水供暖係統的形式、特點及管網與用戶的連接方式
2.熱水供暖係統的安裝與調試
3.熱水供暖用戶熱計量
4.熱力工況調節
5.PLC可編程控製器編程及調試
