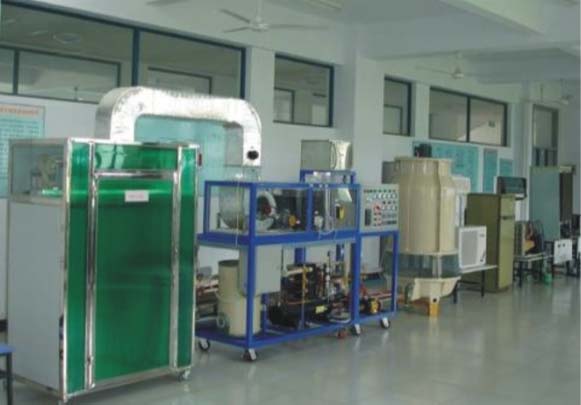

HY-30型中央空調係統實訓裝置

設備概述
中央空調實驗設備,是真實樓宇中央空調係統合理微縮的教學設備，整套實驗設備可演示夏季製冷循環和冬季製熱循環。這套實驗係統，從結構上分為實驗台和中央空調模型係統兩部分。

 實驗台上麵，設計有AC220V（護套端子和插座）電源輸出， 掛箱模塊分為：
（PLC模塊分為從站模塊和主站模塊。從站模塊用於實現對中央空調的過程進行實時控製，從站模塊的配置為：PLC主機，用於控製相應的繼電器和接觸器，實現對中央空調模型係統的壓縮機、冷卻水泵、冷凍水泵、風機等執行機構的邏輯控製。R）型的ON←→OFF，約10HZ/秒；允許通過電流為 FX2N-4AD功能模塊：用於采集中央空調模型係統的溫度信號，可以實現 FX2N-32CCL功能模塊：作為PLC進行現場總線通訊。1

主站模塊的配置：PLC主機，與上位計算機進行連接，將從站 FX2N-16CCL：作為PLC進行現場總線通訊。GT1155，256色。觸摸屏與
（3）變頻器模塊 變頻器采用三菱AC380V，額定功率：15種速度的多段速預選控製。變頻調速器用於控製中央空調係統主風機的運行速度。
（AC220V），交流接觸器（
（5）儀表模塊 儀表模塊，分別安裝了數字溫控儀表、溫度儀表、電流表、電壓表等，用於監控壓縮機，風機，循環水泵等執行元件的工作電流和電壓，監控出風口、回風口、冷凝器等製冷元件的溫度。;b.三相電源保險絲;d.壓縮機電流指示;f.冷水水泵壓力指示; h.冷卻水水泵運行指示;j.壓縮機工作指示;l.冷凍水水泵工作指示;n.冷卻塔風機工作指示;p.數顯冷凍水水溫調節指示;r.數顯冷卻指示;t.數顯冷水水溫高調節指示;v.數顯熱水水溫調節指示。

（6）按鈕及信號模塊 按鈕及信號模塊，安裝有模式切換開關（自動、手動兩種模式）、按鈕、指示燈，用於操控中央空調的運行，如：壓縮機啟動停止，主風機啟動停止等。按鈕及信號模塊，既可與繼電器模塊連接實現繼電器回路控製，也可與PLC連接實現PLC回路控製。
2 、中央空調模型係統 製冷係統主要組成：壓縮機、蒸發器、冷凝器、電磁閥、過濾器、膨脹閥、視液鏡、儲液器、噴淋式冷卻塔、冷卻水泵、製冷水泵。 製熱係統主要組成：電熱式模擬鍋爐、數顯溫度調節器、熱水水泵等。
（1）具有蒸汽壓縮式集中式和半集中式中央空調係統的功能，主要由冷源係統、熱源係統、空氣處理及配送係統及控製與顯示係統等組成。可滿足學校既能開出驗證性實驗，也可以開設故障設置性實驗滿足畢業設計、教師科研、創新實驗室所需，能實現一機多用。
（2）製冷係統由壓縮機、蒸發器、冷凝器、電磁閥、熱力膨脹閥、儲液罐、視液鏡、幹燥過濾器和壓力表等部分組成。管路中串接有視液鏡，可觀察製冷劑物理狀態和流動方向。管路中串接的電磁閥，作為製冷係統通斷控製部件，高低壓力表顯示高壓壓力和低壓壓力。壓縮機采用泰康品牌。 冷卻水循環係統主要由冷卻水泵、噴淋式冷卻塔及循環管路等部分組成，用於吸收冷凝器中製冷劑散發的熱量。
（3）冷媒水循環係統主要由冷媒水泵及循環管路等部分組成，用於將蒸發器中製冷劑蒸發產生的冷量輸送給模擬用戶。
（4）具有熱源係統模塊。供熱係統由1台模擬鍋爐、1台熱水泵、1套板式換熱器等組成。 空氣處理與配送要求采用集中式和半集中式兩種調節方式。集中式空調係統主要由冷熱交換器、風櫃、送風機、送風管道及回風管道等部分組成；通過冷熱交換器將冷源（冷凍水）或熱源（熱水）進行處理，把風櫃內的空氣冷卻（或加熱），通過送風機和送風管道輸送到各用戶端（模擬房）而達到製冷（製熱）的目的。半集中式空調係統主要由風機盤管組成；工作時，盤管內根據需要流動的冷水（或熱水），風機把室內空氣吸進機組，經過濾後再經入盤管冷卻（或加熱）送回室內，如此循環，以達到調節室內溫度、濕度的目的。
3、故障設置與排除 中央空調實驗裝置，能夠設置故障供學生了解各種故障現象和排除故障（主要是在電控係統方麵設置故障）。典型故障點總數為20個，其中製冷係統設置的故障點為8個，電控係統設置的故障點為12個，故障點的設置不損壞製冷和電控係統原理。。 軟件同時具有故障設置與恢複功能，老師可以隨意設置故障，學員可以通過軟件界麵精確定位故障並且排除。
（1）高壓過高高壓保護；
（2）膨脹閥堵塞；
（3）壓縮機不工作；
（4）組合風櫃風機不轉；
（5）冷凝水塔風機不轉；
（6）模擬鍋爐不工作；
（7）冷水水泵不工作；
（8）熱水水泵不工作；
（9）冷凝水水泵不工作；
（10）製冷控製電腦傳感頭不工作；
（11）模擬鍋爐電腦控製傳感頭不工作；
（12）膨脹閥調節不正常；
（13）壓縮機過載保護；
（14）壓縮機起動電容不工作；
（15）係統終端風機不轉；
（16）製冷冷水不循環；
（17）製熱熱水不循環；
（18）製冷壓縮機接觸器不正常；
（19）製熱模擬鍋爐接觸器不工作；
（20）冷凝水塔風機缺相。
4、上位計算機 設備配帶七喜欣怡V2200型台式電腦，200G硬盤，1GDDI內存，17寸液晶顯示器，英特爾酷睿2雙核處理器 E1200；集成高性能3D顯卡顯卡；10M-100M網卡；USB 2.0接口；USB光電鼠標；功能鍵盤。
5 、係統配置清單

6 、主要技術參數
（AC380V（三相五線）
（-10℃～
（≤85%；4）安全保護：漏電保護（動作電流,過流保護，熔斷器保護；5）壓縮機：
（PLC：
（FR-E740-0.75KW-CH；8）觸摸屏：昆侖通態256色<span color:black;"="" style="font-size: 12px">)。
