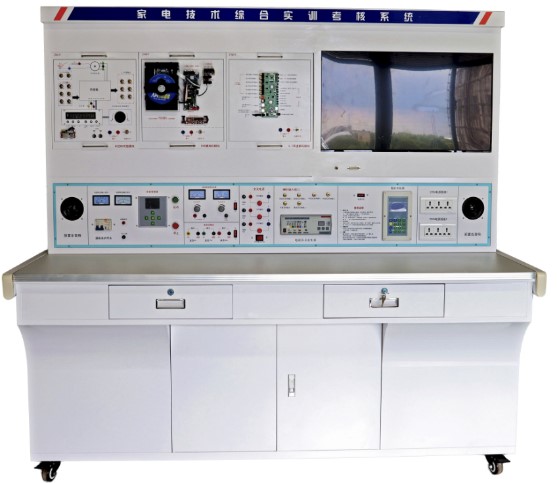

HY-99B家電維修技術綜合實訓考核裝置

一、產品概述
       本裝置是根據中華人民共和國勞動和社會保障部發布的《家用電子產品維修工”職業技能實訓和鑒定設備技術規範》，按照職業教育的教學和實訓要求而研發的。適合職業學校的實訓教學及職業技能鑒定中的家電類專業及家電維修工中音視頻類維修實操，以及中級、高級工的技能鑒定考核。

二、技術指標
1.輸入電源：單相三線～220V±10% 50Hz（帶有漏電保護功能）
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.安全保護：動作電流≤30mA、動作時間≤0.1s
4.外形尺寸（約）：1680cm×680cm×1700cm（長*寬*高）
5.整機功率：≤1KW
三、實訓台組成
1.控製及交流電源部分
（1）提供單相交流電源、線間直接短路自動保護。電流型漏電開關開啟後由啟動和停止按鈕控製實訓台工作電源。具有告警和複位功能。
（2）提供～220V插座2隻，為外部儀器提供工作電源。
2.直流電源部分
（1）恒流穩壓電源，輸出電壓均為0～30V，內置式繼電器自動換檔。多圈電位器連續調節，使用方便。輸出最大電流為1.5A，具有預設式限流保護功能，輸出有0.5級數字電流表、電壓表指示，電壓穩定度10±2，負載穩定度10±2，紋波電壓5mV。
（2）開關電源：+5V，+24V、12V 。
3.高清彩色電視信號發生器
采用大規模可編程邏輯控製器和具有像素級算法的高清晰度彩色信號源。
4、智能電源管理係統
1）該控製係統由無線遠程實驗台電源管理終端和實驗室安全管理平台軟件組成；
2）無線遠程實驗台電源管理終端啟動時需教師輸入正確密碼才能啟動電源，避免學員誤操作；
3）無線遠程實驗台電源管理終端由 2.8 寸顯示屏和數據采集模塊組成，實時顯示實驗台三相電流值、三相電壓值、三相有功功率值、三相無功功率、功率因數、頻率等電參數；
4）輸入正確密碼登錄以後可以設置定時開關機、過壓報警開與關、過壓報警值、欠壓報警開與關、欠壓報警值、過流報警開與關、過流報警值、餘額不足報警開與關
5）登錄以後可以進行報警記錄查看，電量充值和剩餘電量清零等操作；並且可以更改登錄密碼，係統對時、模式設置、熱點配網；
6）通過APP軟件可以查詢電源管理終端電源開關狀態，可以單獨開啟關閉學生實驗台電源；全部開啟或全部關閉實驗台電源功能；定時預約實驗台電源開啟關閉功能。
7）APP軟件實時顯示設備溫度、用電量柱狀圖、三相總有功功率、總無功功率、A相有功功率、A相無功功率、A相功率因數、B相有功功率、B相無功功率、B相功率因數、C相有功功率、C相無功功率、C相功率因數、電網頻率
8）APP軟件可以設置過壓報警開與關、過壓報警值、欠壓報警開與關、欠壓報警值、過流報警開與關、過流報警值、餘額不足報警開與關
9）APP軟件可以給電表設備進行電量充值。
10）通過APP可以把設備分享給其他成員
11）APP軟件的操作會實時的同步到電源管理終端
5.實訓桌
整體結構采用冷軋鋼板成型，表麵酸洗磷化，靜電噴塑，並設有四個萬向輪和四個固定調節機構，便於移動和固定，利於實驗室布局。桌麵為防水、防火、耐磨高密度板、結構堅固，造型美觀大方。上部左右設有抽屜，用於放置工具和資料等，下部設有雙開門存儲櫃，用於存儲實訓模塊。
四、係統特點
1.遵循教學導向，符合教改需求
理論聯係實際，硬件軟件結合。部隊技術骨幹，傳授實戰技藝。基於工作過程，培養崗位技能。專業對口培養，解決學員上崗。
2.故障點
采用可更換透明元件即學員根據故障現象排查損壞元件，采用插拔式更換元件。
3.無線智能實驗室管理考核係統
（1）計算機可以監控1-126台家用電器智能考核台
（2）可設置20多個故障點。
（3）具有發卷功能
（4）具有收卷功能
（5）具有單台和全部實驗台清零功能
（6）具有自動檢測各家用電器考核台的通訊聯機情況
（7）可以生成學生個人成績單
（8）可以對學生考核情況進行統計、分析
（9）設有進入係統密碼，進入係統後能夠修改密碼
（10）具有打印功能
（11）具有答題次數限製功能
（12）集成無線考核係統能實現密碼登錄係統，設置數據庫路，係統測試（查詢設備），學生庫設置 ，題庫與題庫等級設置，學生鍵盤設置，考核故障發布 考核試卷提取與存儲考核時間設置與啟動，考核成績查詢，考核成績打印，登錄密碼修改與恢複。
（13）學生終端采用大屏幕液晶顯示具有聯機考核和脫機考核功能，學號查詢，故障解除，時間查詢，分數查詢，設備號查詢。
五、實訓組件
      本裝置由32寸液晶電視、電子電風扇、微電腦控製電飯鍋、微波爐、電子消毒櫃、全自動冼碗機、全自動洗衣機等組成。掛件均可設置故障點、完成排除故障等實訓內容。
1、32寸液晶彩電實訓模塊
      開關穩壓電路單元、背光驅動電路單元、遙控及本機鍵盤控製單元、視頻信號處理單元、音頻輸出單元
2、電子電風扇
   采用電子控製電風扇為實訓模型，手控、遙控、定時三種控製方式，包括風量調節和電源開關、定時器、紅外遙控接收器以及各種功能指示燈單元，配有扇葉、扇頭、調速器實訓實物，適用《新型電風扇原理與維修》課程的實訓考核。
3、微電腦控製電飯鍋
     采用微電腦控製電飯鍋為實訓模型，包括微電腦控製器、溫度傳感器、電壓檢測、電源保護、定時控製、配有加熱實訓實物，適合《電熱電動器具原理與維修》課程的實訓考核。
4、微波爐
     采用機械式微波爐為實訓模型，包括高壓電路、低壓電路、磁控管、定時器、聯鎖開關、功率分配器單元，適合《家用微波爐的原理與維修》課程的實訓考核。
5、電子消毒櫃
     采用遠紅外線和臭氧兩種消毒櫃模型，包括電源控製、多諧振蕩器、臭氧發生器、遠紅外線石英發熱管單元。適合《電熱電動器具原理與維修》課程的實訓考核。
6、全自動洗碗機
     采用家用全自動洗碗機為實訓模型，包括控製處理電路、溫度檢測控製電路、水位檢測控製電路、循環水泵、電源及指示燈單元組成。適合《電熱電動器具原理與維修》課程的實訓考核。
7、全自動洗衣機
      采用波輪式洗衣機為實訓模型，包括水位檢測、電磁閥控製電路、電機控製、電動程控器、自動控製處理單元組成，適合《全自動洗衣機故障檢修技術》課程的實訓考核。
五、實訓項目
1.認識液晶電視的內部結構
2.認識液晶電視中各主要元器件的基本結構
3.理解液晶電視中各主要元器件的基本工作原理
4.認識液晶電視各主要單元電路的組成
5.理解液晶電視各主要單元電路的工作原理
6.認識液晶顯示屏的組成及工作原理
7.認識主要IC的功能及原理
8.工廠菜單的進入方法及調試
9.貼片元件的焊接方法
10.黑屏故障分析與故障演示實驗
11.有聲音，無圖像的故障分析與演示實驗
12.鍵控電路的故障分析與演示實驗
13.遙控接收電路的故障分析與演示實驗
14.無光柵,無聲音故障分析與演示實驗
15.無聲音故障分析與演示實驗
16.電子電風扇結構拆卸分析、元器件識別檢測、常見典型故障分析排除
17.電飯鍋結構拆卸分析、元器件識別檢測、常見典型故障分析排除
18.微波爐結構拆卸分析、元器件識別檢測、常見典型故障分析排除
19.電子消毒櫃結構拆卸分析、元器件識別檢測、常見典型故障分析排除
20.全自動洗碗機結構拆卸分析、元器件識別檢測、常見典型故障分析排除
21.全自動洗衣機結構拆卸分析、元器件識別檢測、常見典型故障分析排除
22.各種家電維修測量儀器的使用練習
