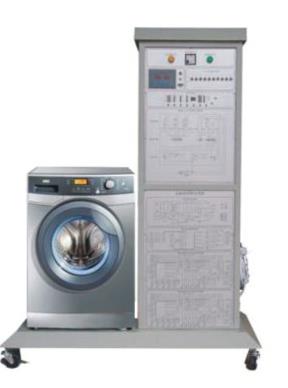

HYXJ-2滾筒式洗衣機維修技能實訓考核裝置

一、係統特點
  1.配套性
   本實訓裝置采用電氣控製與實物分離設計，能清晰展示電氣部分與執行機構的關係，電氣控製采用微處理器集成電路，對象為機械實體結構，並能夠方便準確測試到內部電壓、電流等參數，各實訓部件之間連接專用導線配套齊全，配套部件的性能、規格等均密切結合實訓的需要能滿足各類學校的相應課程的實訓教學目標，深入理解機器的工作原理。
  2.實用性
   本裝置具有實訓考核功能，根據技能鑒定要求，教師可以很方便的設置隱蔽故障，學生能夠更多的接觸到典型的洗衣機故障，進行排故訓練，提高學生的排故能力，完成學生對認知、安裝、調試、維修等多種技能的實訓；並能進行考核及記錄誤排次數，對學生進行更公正的評定。
  3.綜合性
   實訓內容豐富，工作原理清晰明確，使學生能夠盡可能多的接觸和掌握滾筒式洗衣機工作方式，提升學生的綜合能力和應變能力。

二、技術性能
  1.輸入電源：單相三線～220V±10%  50Hz
  2.工作環境：溫度-10℃～+40℃ 相對濕度＜85, %(25℃) 海拔＜4000m
  3.整機容量：＜300VA
  4.安全保護：動作電流≤30mA、動作時間≤0.1s
  5.外形尺寸：170cm×93cm×135.5cm
三、係統組成：
  本裝置由滾筒洗衣機實物、電氣控製板、實訓考核係統和實驗台組成。
  1.滾筒洗衣機實物：采用臥式滾筒實體設計，包括進排水係統，電動機及機械傳動係統，支撐機構，洗滌、脫水機構；
  2.電氣控製板：滾筒洗衣機的電氣控製係統，包括水位檢測、電磁閥控製電路、電機控製、電動程控器、自動控製處理器等單元；
  3.實訓考核係統：故障設置機構采用隱蔽式設計，學生可根據故障現象通過排故單元排除故障，考核時間及過程可實現完全記錄和監控；
  4.實訓控製櫃：整體采用立體櫃式結構，並設有四個帶刹車萬向輪，便於移動和固定，利於實訓室布局。櫃體為防水、防火、耐磨鋁合金材料，結構堅固，造型美觀大方。同時可以把實物和控製板緊密結合在一起，便於學生操作。
四、實訓內容
  1.全自動洗衣機常用元器件、傳感器及控製芯片的認識和檢測
  2.全自動洗衣機機械結構的認識及拆裝
  3.進水排水常見故障的檢測和排除
  4.洗滌脫水常見故障的檢測和排除
  5.全自動洗衣機程控器的檢測
  6.電機及電機控製故障的檢測和排除
  7.機械傳動係統的常見故障及檢修
  8.加熱烘幹係統常見故障的檢測和排除
  9.集成控製電路檢測和故障分析排除
 10.漏電安全防護報警係統故障分析和排除
