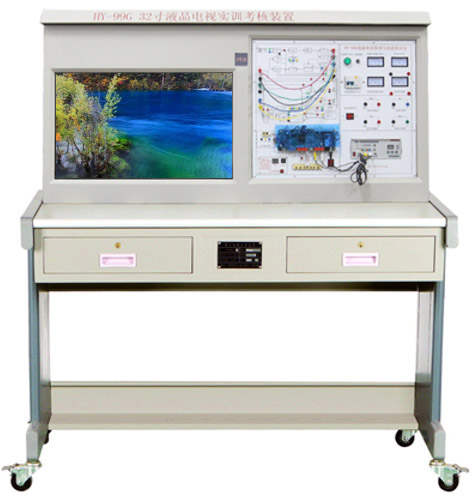

HY-99G 型液晶電視維修技能實訓考核裝置

一、產品概述
液晶電視音視頻維修技能實訓考核裝置是根據中華人民共和國勞動和社會保障部發布的《“家用電子產品維修工”職業技能實訓和鑒定設備技術規範》，按照職業教育的教學和實訓要求而研發的產品，適合高職院校、職業學校的應用電子技術、電子電器應用與維修等專業的電視機原理與維修、家用電子產品原理與維修等課程的實訓教學。
本實訓裝置同時職業學院、技工學校、職業培訓學校、職教中心、鑒定站 / 所的家電類專業及家電維修工中音視頻類維修實操，以及中級、高級工的技能鑒定考核。

二、係統組成
1、電源、信號源技術參數：
1、控製及交流電源部分
（1）提供單相交流電源、線間直接短路自動保護裝置。控製實訓台工作電源。
（2）提供～220V插座2隻，為外部儀器提供工作電源。
2、直流電源部分
（1）穩壓電源，二路輸出電壓均為0-30V。
（2）開關電源：+5V，+24V、12V 。
（3）燈管測試高壓電源：配有數字式直流毫安表指示輸出電流，具有輸出開路、短路保護功能。
（5）彩色電視信號發生器：采用大規模可編程邏輯控製器和具有像素級算法的高清晰度彩色信號源。有著圖象清晰、時序精確（圖形、采樣率高（74.25MHZ和148.5MHZ）、色彩準確（每一種基色采樣8位，三基色共24位）、圖形選擇有“手動”兩種方式 輸出信號頻率範圍：第12頻道 電視信號形式：分為圓、點、格、黑白格、彩色、單色等16種形式，可通過 按鍵直接選擇（輸出信號：有視頻、伴音（中頻6.5M）、射頻輸出接口） 信號製式：PAL-D/K.
2：顯示圖象共10幅（其中720×483P60  無⑨ ） 彩條（75/0/75/0） 白光柵（75）  紅光柵（75） 綠光柵（75） 藍光柵（75）黑光柵     12級階梯    十字中心及顯示幅值（90、95、100）   四階棋盤  彩色棋盤.
2.智能實訓考核係統
1、計算機可以監控1-126台家用電器智能考核台
2、已設置多個故障點。
3、具有發卷功能
4、具有收卷功能
5、具有單台和全部實驗台清零功能
6、具有自動檢測各家用電器考核台的通訊聯機情況
7、可以生成學生個人成績單
8、可以對學生考核情況進行統計、分析
9、設有進入係統密碼，進入係統後能夠修改密碼
10、具有打印功能
11、具有答題次數限製功能
12、學生台配智能答題器，學生可以通過答題器與都師進行數據交換
三、液晶電視技術指標:
1.顯示器尺寸：32寸；
2.對比度：400：1；
3.分辨率：1920×1080；
4.反應時間：<16 ms；
5.屏幕亮度：500cd/㎡；
6.視角：178度；
7.屏幕比例：16∶9；
8.製式：NTSC/PAL/SECAM；
9.輸入：YPbPr；VGA；HDMI；AV；USB
10.工作電源：AC220V±10%-50Hz；
11.環境溫度：5℃～35℃；
12.相對濕度：≤85%（25℃）；
13.整機功耗：＜100W；
14.信號輸入：射頻48MHz-470MHz；
15.平台尺寸:長×寬×高為1200mm×650mm×750mm
四．實訓功能
1、認識液晶電視的內部結構；
2、認識液晶電視中各主要元器件的基本結構；
3、理解液晶電視中各主要元器件的基本工作原理；
4、認識液晶電視各主要單元電路的組成；
5、理解液晶電視各主要單元電路的工作原理；
6、認識液晶顯示屏的組成及工作原理；
7、認識主要IC的功能及原理；
8、貼片元件的焊接方法；
9、電視機開關電源電路的工作原理；
10、三無故障現象的檢測與處理；
11、搖控指示燈亮，三無故障現象的檢修指導；
12、屏亮，有聲音，無圖像故障現象的檢測與處理；
13、屏亮，無聲音，無圖像故障現象的檢修指導；
14、聲音正常，黑屏故障現象的檢測與處理；
15、無伴音，圖像正常故障現象的檢測與處理；
16、按鍵無反應故障現象的檢測與處理；
17、遙控無反應故障現象的檢測與處理；
18、指示燈不亮故障現象的檢修指導；
19、液晶屏點屏方法；
20、液晶屏接口定義；
21、整機裝配；
五、技術參數：
1.輸入電源：單相三線製AC220V±10% 50HZ
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃）
3.整機容量：＜300VA
4.安全保護：動作電流≤30mA、動作時間≤0.1s
5.外形尺寸：160cm×70cm×135.5cm。
6、液晶電視：32寸。
