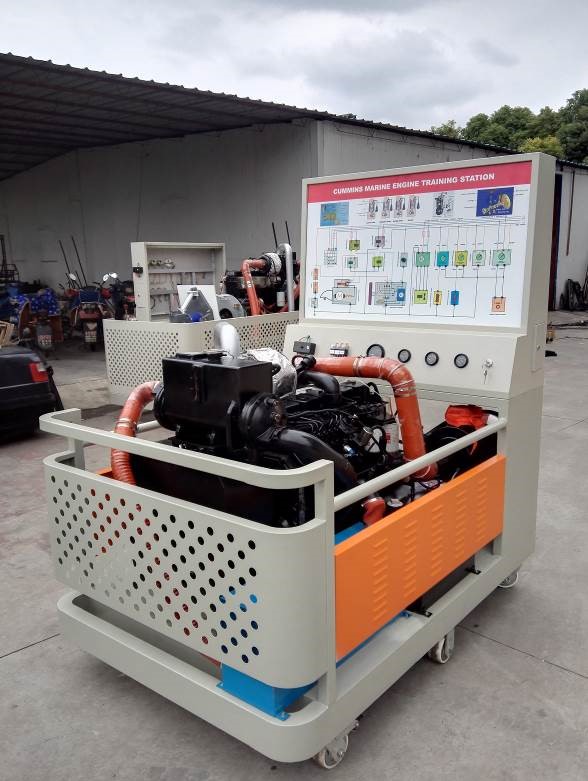

HY-QC236E型康明斯75KW發電機組實訓台

一、設備簡介
康明斯75KW發電機組實訓台采用康明斯發電機組為基礎，配套發動相關機附件及係統，並按照原車布局製作而成。使之成為一個與真車性能完全一樣的發動機實訓台。可實現康明斯發電機組的所有運行狀態的演示。設備能夠完美展現康明斯發電機組係統的工作的特點、工作原理和工作特行。同時兼備發動機機械拆裝功能、發動機電路係統數據檢測功能、考核功能等，可實時掌握學每個員階段性的學習情況。高清圖文麵板，噴繪有係統原理圖、電路圖。控製台簡單明了，操作簡單，工作安靜。適用於中高等職業技術院校和各種汽車培訓機構。滿足各類院校對康明斯發電機組係統的理論和實踐相結合的教學需要。

二、結構組成
75KW發電機機組(發電機型號：80GF)、6缸發動機係統總成、進排氣係統、排氣係統、噴油係統、儀表係統、冷卻係統、起動係統、充電係統、控製係統。
設備台架：一體式設備台架，燃油箱、蓄電池、電源總開關、斜麵式儀表工作台、數據檢測麵板，寬度為100mm的檢測儀器放置區、高清電路原理圖、實物安裝區、設備故障設置區（考核係統）、電氣箱、帶有百葉窗的防護隔板、帶有散熱孔的水箱護網、考核係統、控製機構、萬向腳輪等組成。
出廠附件：配套設備使用說明，實訓指導資料、產品合格證、保修卡。
三、實訓項目：
東風康明斯柴油發動機整體的外觀了解與結構認知實訓
東風康明斯柴油發動機燃油係統的數據測量、故障診斷與排除實訓
東風康明斯柴油發動機進氣係統的數據測量、故障診斷與排除實訓
東風康明斯柴油發動機渦輪增壓係統的數據測量、故障診斷與排除實訓
東風康明斯柴油發動機傳感器數據測量、故障診斷與排除實訓
東風康明斯柴油發動機機械部分的拆裝實訓
東風康明斯柴油發動機整體的職業技能考核實訓
發電機組的整體的外觀了解與結構認知實訓
發電機組的工作原理實訓
發電機組的傳感器與執行器的控製理論實訓
發電機組的發電動態原理實訓
發電機組的數據測量、故障診斷與排除實訓
一、 通用參數
1、展示功能：各相關係統按合理位置排布，能直觀展示康明斯柴油發動機、發電機機組的控製係統和相關工作附件的結構組成與工作原理；
2、運行功能：能正常演示康明斯柴油發動機、發電機機組動、靜態及各種工況，滿足對發動機的起動、怠速加速、減速、發電、停機等各種工況進行實訓實操及故障診斷需要。
3、顯示功能：儀表顯示單元，顯示康明斯柴油發動機、發電機機組的各項數據，包含冷卻水的溫度，發動機的轉速，發動機的機油壓力，發電機的發電電壓、電流、負載等。高精度數顯表實時顯示各個傳感器的信號變化，可動態觀察各個傳感器的數據變化過程。LED指示燈實時顯示各個執行器的工作情況。
4、識圖功能：檢測麵板上繪有高清康明斯柴油發動機、發電機機組以及相關係統的電路原理圖、零部件示意圖、結構圖。線條清晰、顏色多樣。使學員輕鬆掌握從認識了解電路圖到熟悉掌握讀懂電路圖、最終可以自主繪製電路圖的學習過程。電控單元圖形顏色突出，並標注有插頭信息和電控單元的零件號和編碼等。各個原件圖形標準一致，並繪有內部結構原理圖，直觀、簡潔、易懂。
6、檢測功能：檢測控製台麵板上,外接接線端子,使學生在不拔下元件插頭,不破壞原車線束的情況下,任意測量每一根線,每一個傳感器的數值,每一個執行器的工作狀態及變化.還可以通過端子，測量元件的電壓,電阻,電流,波形等,實時了解各個元件的工作狀態.
7、故障設置係統；手動故障設置功能：標配
故障設置係統，在台架的隱秘處，設有故障設置係統，可模擬真實的故障在現，提供了解故障，判斷故障，診斷故障，排除故障等操作。
8、安全防護功能：蓄電池與電器用電設備之間安裝總電源開關，在台架不使用時，斷開開關，可以保護設備和蓄電池；高速、高溫部位，如水箱、排氣管采用帶有散熱孔的護板。采用安全防護網和護欄，提高操作安全性。
9、移動教學功能：實訓台配置帶鎖止裝置的萬向移動腳輪，移動方便，鎖止安全可靠。
五、製作工藝：
1、檢測麵板：采用優質鋁塑板，經雕刻機器進行標準化開孔，再由激光UV技術進行噴塗，使麵板達到開孔標準、無毛邊、矩形孔無誤差的高標準要求。噴塗效果達到顏色鮮豔，不褪色、防潮，耐高溫、耐油汙，且不需任何保護措施，即能達到經久耐用的的目的。加工完成後的檢測麵板再以內嵌式工藝安裝。使麵板和箱櫃接在看不到安裝螺絲的情況下，接觸緊密，無縫隙、無鬆動。
2、設備台架：台架采用國標鋼材焊接而成，經過清洗處理後進行高溫噴塗。使台架具備承重力強、外表美觀整潔、耐油汙等優點。易於日常的清潔維護。防護隔板為一次衝壓而成，內置百葉窗式散熱孔，並噴塗有橙紅色油漆。顏色鮮明美觀大方。檢測麵板上箱標準化製作，國標鐵板衝壓，隱藏式安裝孔位，內嵌式安裝工藝。無需打磨既做到表麵無焊點，不割手的出廠要求。
六、技術參數：
品牌：東風康明斯
型號：6BT5.9-G2
油機最大功率：75KW
啟動方式：24V直流電啟動
冷卻啟動：閉式水冷卻
汽缸總排量：5.9L
氣缸數:6L
供油方式：直噴
進氣方式：空空中冷
中冷方式：水中冷
汽缸排列方式：直立
機油型號：CD/40
燃油型號：國產0#輕柴油
調速方式: 電子調速
缸徑/行程：102/120mm
油箱容量：10L
發電機技術參數：
型號： 75KW
材質: 純銅
絕緣等級：H
電壓控製方式：AVR
電壓: ≤4%
額定電壓（V）：400/230
防護等級：IP23
頻率：50Hz
相數/接線：三相四線/Y型繞接
頻率調整率（%）：≤±0.5（穩態）
電壓調整率（%）：）：≤±0.5（穩態）
頻率波動率（%）： ≤±0.5
電壓波動率（%）：≤±0.5
發電機組標準配置如下：
1、 工業用水冷柴油發動機；
2、 單軸承防滴式發電機，IP22防護，絕緣等級H；
3、 40℃環境溫度散熱器，雙層散熱；
4、 電啟動；
5、 標準空氣過濾器；
6、 出線開關；
7、 鋼製底座帶防震墊；
8、 消聲器；
9、 蓄電池；
10、空氣開關櫃（手動）；
11、用戶操作手冊。
