HY-QC203上汽大眾朗逸發動機實訓台 一、 產品簡介： 上汽大眾發動機實訓台為針對當前汽車教學設備功能不足的問題，而特定研發製作而成的一款新型

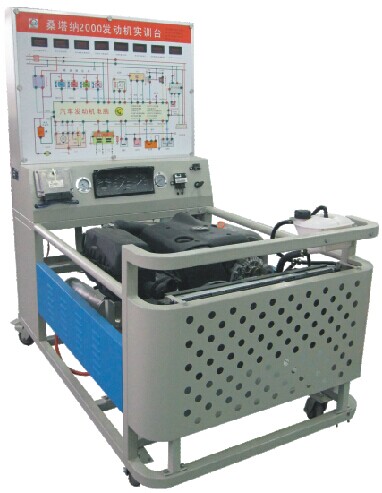

HY-QC203上汽大眾朗逸發動機實訓台

一、 產品簡介：
        上汽大眾發動機實訓台為針對當前汽車教學設備功能不足的問題，而特定研發製作而成的一款新型發動機測控設備。本設備著重突出機械部分和電控係統兩大部分。設備工藝先進，操作簡單，功能強大，能滿足培訓機構對汽車發動機各種數據的提取，各種機械故障的設立與故障判斷以及故障的排除等實訓需求。同時，對電控係統更是達到全方位的分析、監控、和處理操作。使發動機在運行過程中，能夠把實際運行中的各種故障真實再現。配套針對性的實訓指導材料，能有效改善教師自身在技術方麵的不足。使教師的教學水平得到大幅度提升。在授課過程中，通過改變每根線路、每個傳感器、每個執行器的工作狀態，使學員了解到全麵的發動機故障現象。從而達到認識熟悉發動機、了解掌握發動機、隨意控製發動機，能獨立操作發動機的各種狀態輸出；並根據發動機各種狀態輸出，排除故障，恢複發動機的正常運行軌跡等五個重要學習過程

二、結構組成：
設備組成包含桑塔納2000發動機總成、設備台架、斜麵式控製台、檢測麵板、寬度為20cm資料工具擺放台、電氣箱、帶有百葉窗的防護隔板、帶有散熱孔的水箱護網、智能考核係統、運行狀態控製係統、線路控製係統，設備控製機構、故障設置係統和發動機相關係統組成。
 發動機係統又包括：進氣係統、排氣係統、點火係統、發動機防盜係統、儀表係統、發動機電控單元、控製係統、冷卻係統、潤滑係統、啟動係統、自診斷、係統壓力表、進氣歧管壓力表、自診斷係統、
配套附件清單有：保險絲、LED指示燈、開關、出廠合格證、保修卡等、設備使用操作及實訓指導資料。
三、實驗功能：
1.設備提供發動機的機械部分實習操作（包含：對正時、抬缸蓋等）
運行狀態控製係統可使發動機運行狀態發生改變。
1)加速不良，(燃油壓力過低，進氣歧管漏氣等)
2)動力不足，（燃油壓力過高、過低；缺缸、斷火等）
3)油耗增加（燃油壓力過高、空濾堵塞、噴油器卡滯等）
4)怠速不穩，喘抖，轉速忽高忽低，（真空度降低、係統壓力、節氣門錯誤）
5)冷啟動困難、（殘餘壓力故障）
6)發動機冒黑煙、（燃油壓力過高、噴油器器卡滯）
7)冒藍煙等（發動機燒機油）
2.線路控製係統可使傳感器信號執行器控製發生改變。
曲軸傳感器信號對發動機影響，節氣門總成的故障診斷與排除，凸輪軸傳感器故障診斷與排除， 1到4噴油器故障診斷與排除，1-4缸點火線圈故障診斷與排除，空氣流量計信號錯誤故障診斷與排除，進氣溫度傳感器故障診斷與排除，主繼電器控製線路故障故障診斷與排除，燃油泵控製線路故障故障診斷與排除，氧傳感器加熱線圈故障故障診斷與排除，水溫傳感器故障診斷與排除，碳罐電磁閥故障故障診斷與排除，通訊總線故障故障診斷與排除。
四、實訓項目：
1.大眾AJR發動機整體的外觀了解與結構認知實訓
2.大眾AJR發動機燃油係統的故障診斷與排除實訓
3.大眾AJR發動機進氣係統的故障診斷與排除實訓
4.大眾AJR發動機傳感器故障診斷與排除實訓
5.大眾AJR發動機執行器的故障診斷與排除實訓
6.大眾AJR發動機機械部分的拆裝實訓
7.大眾AJR發動機防盜係統的故障診斷與匹配實訓
8.大眾AJR發動機儀表係統的故障診斷與排除實訓
9.大眾AJR發動機通訊係統的故障診斷與排除實訓
10.大眾AJR發動機自診斷係統的故障診斷與排除實訓
11.大眾AJR發動機汽車診斷設備的使用與診斷思路提升實訓
12.大眾AJR發動機整體的職業技能考核實訓
五、教學擴展（根據用戶需求擴展）
六、通用參數
1、展示功能
各相關係統按合理位置排布，能直觀展示大眾AJR發動機控製係統和相關工作附件的結構組成與工作原理；
2、運行功能：
能正常演示大眾AJR發動機動、靜態及各種工況，滿足對發動機的起動、怠速加速、減速、停機等各種工況進行實訓實操及故障診斷需要。
3、顯示功能：
儀表顯示單元，顯示發動機的各項數據，包含冷卻水的溫度，發動機的轉速，發動機的機油壓力，發電機的充電等。高精度數顯表實時顯示各個傳感器的信號變化，可動態觀察各個傳感器的數據變化過程。LED指示燈實時顯示各個執行器的工作情況。
4、識圖功能：
檢測麵板上繪有大眾AJR發動機以及相關係統的電路原理圖、零部件示意圖、結構圖。線條清晰、顏色多樣。使學員輕鬆掌握從認識了解電路圖到熟悉掌握讀懂電路圖、可以自主繪製電路圖的學習過程。電控單元圖形顏色突出，並標注有插頭信息和電控單元的零件號和編碼等。各個原件圖形標準一致，並繪有內部結構原理圖，直觀、簡潔、易懂。
5、自診斷功能：
配備外接式診斷座OBDⅡ，可連接專用或通用型解碼器對發動機電腦編碼查詢，故障讀取、故障碼消除、動態數據流讀取、波形分析、執行元件測試、係統登錄等；
6、檢測功能：
檢測控製台麵板上,外接接線端子,使學生在不拔下元件插頭,不破壞原車線束的情況下,任意測量每一根線,每一個傳感器的數值,每一個執行器的工作狀態及變化.還可以通過端子，測量元件的電壓,電阻,電流,波形等,實時了解各個元件的工作狀態.
7、信號模擬功能：
信號模擬係統，采用可調式信號模擬係統，可任意設定各個主要傳感器的任何參數，調節全程達到無極可調。
8、故障設置係統
8.1手動故障設置功能：標配
故障設置係統，在台架的隱秘處，設有故障設置係統，可模擬真實的故障在現，提供了解故障，判斷故障，診斷故障，排除故障等操作。
8.2智能故障設置係統：選配
智能考核係統是通過計算機控製、采集所有教學設備的所有故障的教學係統，並且可以管理學生信息，分數自動計算，考核設備可以任意分配給每個學生，自動傳輸學號，允許學生分批考核並具有單機模式與多機模式考核，可以任意組合或設置設備故障，操作單元采用中文人機對話，允許聯網考核或脫機考核。學生與老師操作簡單方便。
9.安全防護功能：
蓄電池與電器用電設備之間安裝總電源開關，在台架不使用時，斷開開關，可以保護設備和蓄電池；高速、高溫部位，如水箱、排氣管采用帶有散熱孔的護板。采用安全防護網和護欄，提高操作安全性。
10.移動教學功能：
實訓台配置帶鎖止裝置的移動腳輪，移動方便，鎖止安全可靠。
七、製作工藝：
1、檢測麵板：
采用優質鋁塑板，經雕刻機器進行標準化開孔，再由平板激光UV技術進行噴塗，使麵板達到開孔標準、無毛邊、矩形孔無誤差的高標準要求。噴塗效果達到顏色鮮豔，不褪色、防潮，耐高溫、耐油汙，且不需任何保護措施，即能達到經久耐用的的目的。加工完成後的檢測麵板再以內嵌式工藝安裝。使麵板和箱櫃接在看不到安裝螺絲的情況下，接觸緊密，無縫隙、無鬆動。
2、設備台架：
台架采用國標鋼材焊接而成，經過清洗處理後進行高溫噴塗。使台架具備承重力強、外表美觀整潔、耐油汙等優點。易於日常的清潔維護。防護隔板為一次衝壓而成，內置百葉窗式散熱孔，並噴塗有橙紅色油漆。顏色鮮明美觀大方。檢測麵板上箱標準化製作，國標鐵板衝壓，隱藏式安裝孔位，內嵌式安裝工藝。無需打磨既做到表麵無焊點，不割手的出廠要求。
八、技術參數：
外形尺寸：1600*1000*1760
油箱容量：10L
重    量：320Kg
工作溫度：+-50
台架顏色：7032
防護板：桔紅平光
電    源：60AH蓄電池/105AH
車   係：大眾
發動機型號：AJR
進氣形式：自然吸氣
排    量：1.8L
汽 缸 數：4
氣缸排列形式：L
燃油標號  93號
供油方式  多點電噴
