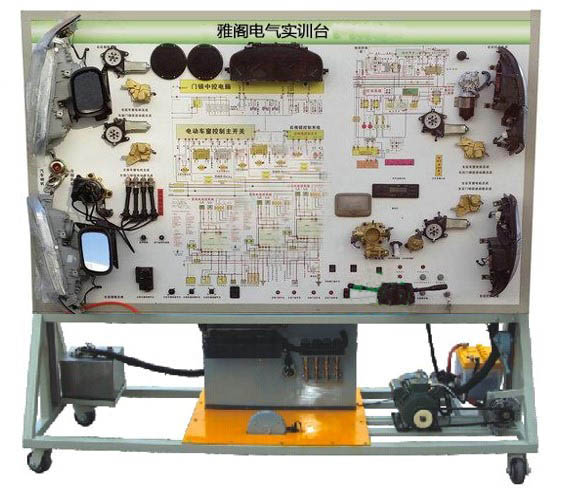

HY-QC513本田雅閣全車電氣實訓台

      本田雅閣全車電器實驗台采用雅閣整車電器實物為基礎，展示燈光係統、儀表係統、點火係統、起動係統、充電係統、發動機電控係統、喇叭係統、電動車窗係統、電動門鎖係統、雨刮係統、音響等各係統的組成結構和工作過程。適用於中高等職業技術院校普通教育類學院和汽車培訓機構對汽車全車電器係統的理論和維修實訓。通過電路電器實訓台的演示，可清楚了解轎車內部的電路電器結構與功能，便於學生較快地掌握轎車的電路構造和原理，提高學生對轎車電路的初步認識，使學生了解整車電路起到更直觀更深入的教學目的，是各汽車學校對電路電器理論和維修實訓的理想的教學設備。本設備是汽車職業教育的“五個對接十個銜接”的教學平台。

一、本田雅閣全車電器實驗台功能特點
1、真實可運行的汽車整車電器係統，充分展示汽車整車電器係統的組成結構。接通電源，操縱示教板上的各種電器開關、按鈕、真實演示汽車發動機電控係統、儀表係統、燈光係統、雨刮係統、喇叭係統、點火係統、電動車窗係統、電動門鎖、音響係統、起動係統和充電係統等汽車電器各係統的工作過程。
2、設備麵板采用耐創擊、耐汙染、防火、防潮的高級鋁塑板；麵板打印有彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車整車電器各係統的工作原理。
3、示教板麵板上安裝有檢測端子，可直接在麵板上檢測汽車整車電器各係統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4、設備麵板上安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機控製單元、組合儀表、舒適係統單元等進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析、鑰匙匹配等自診斷功能。
5、設備麵板部分采用麵板部分采用1.5mm冷板衝壓成形結構，外形美觀；底架部分采用鋼結構焊接，表麵采用噴塗工藝處理，帶自鎖腳輪裝置。
二、本田雅閣全車電器實驗台技術參數：
1、外形尺寸：2040mm×650mm×1850mm（長×寬×高）；
2、動力電源：三相四線(或三相五線)380V±10% 50Hz
3、工作電壓：12V直流電壓；
4、工作溫度：-50℃～50℃；
5、蓄電池：60AH/12V
6、三相異步電動機
7、電壓：AC 220V/380V
8、功率：2.2KW
9、轉速：1420r/min

10、移動腳輪：100*60mm
