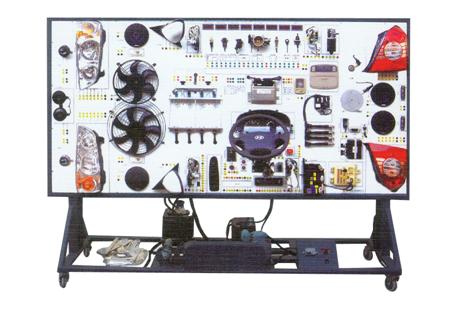

HY-QC523北京現代伊蘭特全車電器實訓台

（一）產品簡介

本產品以北京現代伊蘭特全車電器實物為基礎，展示燈光係統、儀表係統、點火係統、起動係統、充電係統、發動機電控係統、舒適係統、喇叭係統、電動車窗係統、電動門鎖係統、雨刮係統、音響等各係統的組成結構和工作過程。適用於中高等職業技術院校\普通教育類學院和培訓機構對汽車全車電器係統的理論和維修實訓的教學需要。本實訓台功能齊全、操作方便、安全可靠。

（二）結構組成
舒適係統、燈光係統、儀表係統、點火與噴射係統、起動係統、充電係統、發動機電控係統、喇叭係統、電動車窗係統、電控門鎖及後視鏡係統、雨刮係統、音響係統、故障設置係統、移動台架等。
（三）功能特點
1．可運行全車電器係統，展示全車電器係統的組成結構及原理。
2．操縱各種電器開關及按鈕，可真實演示汽車電器各係統的工作過程。
3．麵板上繪有彩色噴繪電路圖，學員可直觀對照電路圖和實物，認識和分析整車電器各係統的工作原理。
4．麵板上安裝有檢測端子，可直接在麵板上檢測整車電器各係統電路元件的電信號，如電阻、電壓、電流、頻率、波形信號等。
5．安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機控製單元等進行ECU編碼、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析等自診斷功能。
6．底架部分采用鋼性結構焊接，表麵采用烤漆工藝，帶自鎖腳輪。
7．配備有使用說明書及相關資料。
8．故障模擬係統可模擬實際運行工況，設置多種常見故障。具體內容詳見故障模擬設置裝置說明。
（四）技術參數
外形尺寸：2040mm×650mm×1850mm（長×寬×高）；
動力電源：380V交流電壓；
工作電壓：12V直流電壓；
工作溫度：-50℃～50℃；

蓄電池：60AH/12V
