HY-QCYS6勇士汽車動力轉向係統實訓台一、產品簡介該設備采勇士汽車液壓助力轉向係統零部件製作而成，可實現液壓助力係統的多項實訓項目設備能夠完美展液壓助力轉向

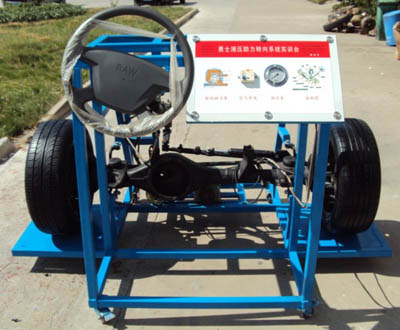

HY-QCYS6勇士汽車動力轉向係統實訓台

一、產品簡介

該設備采勇士汽車液壓助力轉向係統零部件製作而成，可實現液壓助力係統的多項實訓項目設備能夠完美展液壓助力轉向係統的工作的特點、工作原理和工作特行控製台簡單明了，操作簡單，工作安靜適用於中高等職業技術院校和各種汽車培訓機構滿足液壓助力係統的理論和實踐相結合的教學實訓設備。

二、結構組成
汽車部件：勇士汽車液壓助力式方向機、方向盤、方向管柱、前橋總成、前軸頭、左右拉杆球頭、輪胎、主油壓壓力表、左腔壓力表、右腔壓力表、助力泵、液壓油壺、驅動電機、傳動皮帶等
設備台架：一體式設備台架、高清麵板圖、實物安裝區、驅動電機、設備控製台、係統壓力表、控製機構、空氣開關、萬向腳輪等組成配套設備使用說明，實訓指導資料、產品合格證、保修卡
三、實訓項目：
勇士液壓助力轉向係統零件組成認知實訓
勇士液壓助力轉向係統動態演示實訓
勇士液壓助力轉向係統工作原理實訓
勇士液壓助轉向係統的手感測試實訓
勇士液壓助力汽車前輪前束的調整實訓
勇士動力轉向係統壓力的檢測實訓
前懸架的拆裝實訓
勇士助力轉向係統助力泵拆裝實訓
勇士助力轉向係統方向機的拆裝實訓；
勇士動力轉向係統結構組成及其工作原理實訓；
四、功能特點：
1、動態運行功能：接通控製開關，係統進入工作狀態真實的動態演示液壓助力轉向係統工作原理及工作過程
2、體驗功能：接通助力泵，在設備運行中，可以轉動方向盤，體會對方向盤施加的扭力關閉驅動電機，對比前後的扭力力矩體驗其力矩改變的過程
3、拆裝功能：提供製動係統的拆裝實訓，懸架係統的拆裝實訓，轉向係統的拆裝實訓
4、顯示功能：係統壓力表，實時顯示當前係統的壓力值通過轉動方向盤，觀察其壓力了變化，從而掌握其變化的規律
5、安全防護功能：設備配有電源漏電保護器，保證教學安全
6、移動教學功能：實訓台配置帶鎖止裝置的移動腳輪，移動方便，鎖止安全可靠
7、教學指導功能：實驗台配備詳細的使用說明和相關電器元件電路圖和相關實訓指
五、製作工藝
台架底座采用優質鋼材焊接而成，焊接選用40*40國標鋼材，壁厚2mm
經氬弧焊接而成，焊點無需打磨即非常平整
外形經過酸洗處理，再經過高溫噴塗，使其表麵光滑亮麗，耐油汙，易清潔
外觀經高溫靜電噴塗，顏色鮮豔，易清潔耐油汙
高清UV噴塗麵板，電路原理圖線條清晰，不褪色
配置漏電保護器，使操作安全性大大提高，
配置帶鎖止裝置的萬向移動腳輪，移動方便，鎖止安全可靠
六、技術參數
外形尺寸：1800*1000*1200（長×寬×高）
車型：北汽勇士
類型：液壓助力
電機：220V/1.5W；

電源：220V交流
