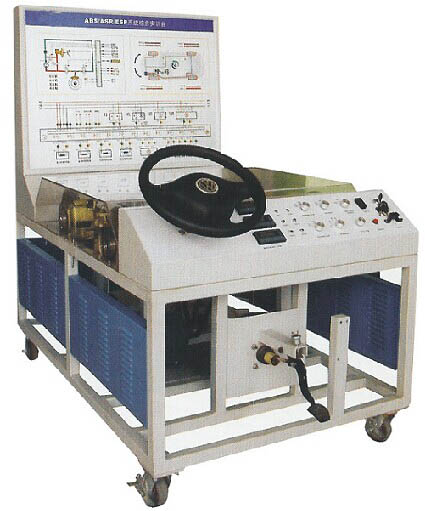

HY-QC327型ABS/ESP製動係統實訓台

【產品簡介】
本實驗台以桑塔納3000防抱死製動係統實物為基礎，由移動台架、控製台和測量麵板三部分組成。適用於中高等職業學院和培訓機構的汽車ABS/EBD係統構造與維修實訓教學，能夠滿足對ABS/EBD係統的結構、工作原理的教學和考核需要。本實驗設備操作方便，安全可靠，易於維護。

【標準配置】

一、移動台架

1、移動腳輪、主台架；

2、ABS/EBD製動係統（包括製動踏板、製動總泵、真空助力器、分泵、ABS/EBD泵、ABS/EBD控製電腦ECU、輪速傳感器、前後製動裝置、傳動半軸、管路）；

3、輔助組成部分（包括變頻調速電機、2個慣性盤〈飛輪〉、傳動軟聯軸器、電機過載自動斷電保護裝置、真空泵）。

二、控製台

1、點火開關、OBDII診斷座、6個油路壓力表、DC12V電源、二相電源漏電保護開關、三相電源漏電保護開關、變頻電機調速控製裝置等；

2、相關的繼電器、保險絲；

3、集成電路故障設置及故障排除係統等。

三、檢測台

1、參數顯示數字電壓表、LED顯示燈。

2、完整的彩色ABS/EBD電控係統元件結構圖、電路結構及工作原理圖、液壓製動原理圖等；

3、各個電路插頭的結構圖及針腳標識圖和名稱；

4、與電腦針腳一致的外接式檢測端子。

【功能特點】

一、展示功能

二、動態運行功能

三、實時顯示功能

四、自診斷和檢測功能

五、故障設置與考核功能

六、安全保護功能

七、根據教學內容進行分區，各功能區清晰明了。合理的工業造型，整體結構合理。

【產品工藝】

一、麵板工藝和特點

（一）測量麵板

麵板具有耐較大溫差（-30～60℃），耐磨，防潮，耐腐蝕，不易變形，壽命長等特點。

1、采用8mm厚優質高密度PVC板作底板。

2、采用進口優質高強度高粘性的底膜材料，德國激光噴描技術成型，彩色內容具有極高的清晰度，。具有耐磨不易退色等特點。

（二）控製麵板

1、采用3mm厚鋁板，堅固耐用，不易變形。

2、采用具有防火、防水、防潮、耐腐蝕、耐磨，堅固耐用。

二、麵板櫃使用優質冷軋鋼板折彎成型，無縫焊接。麵板櫃與移動台架為可分離結構，便於拆裝。

三、台架采用國標管材，無縫焊接。台麵及側板使用優質冷軋鋼板折彎成型。

四、金屬表麵采用高溫噴塑處理，漆麵堅固美觀。

【參數】

尺寸：（長*寬*高）1500*1100*1500（mm）

重量：350kg

電源：380V、220V

電機功率：5.5kw
