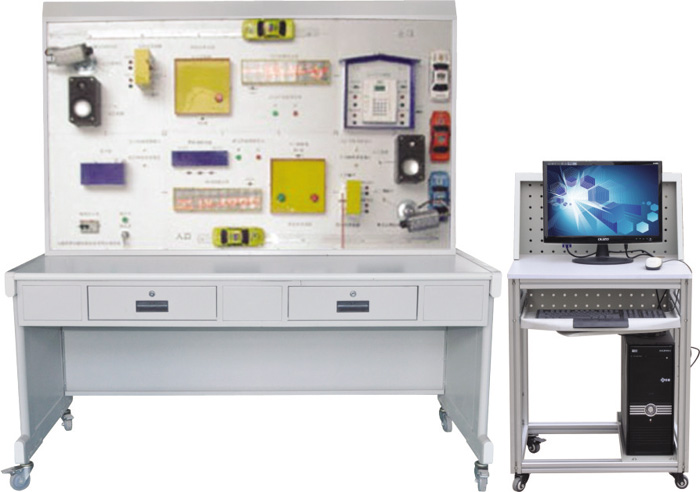

HY-Y3型停車場計費管理係統實驗實訓裝置

一、係統概述
感應式IC卡停車場係統采用感應IC卡讀卡技術，它將射頻卡技術、自動擋車道閘、車輛感應技術、工業控製技術等先進、成熟的技術集成在停車管理係統中。整體采用模塊化設計。針對不同的需求選擇適當的係統配置，能夠有效地管理資源，防止票款流失，極大的提高管理工作的效率。
本實訓裝置是根據目前我國建築電氣、樓宇智能化專業的實訓內容精心設計的，它可全麵反映停車場係統工作原理及當前先進的識別技術。能進行各種停車場計費管理係統操作演示、出入口控製器的設置、仿真模型車輛的仿真出入控製、攝像機圖像比對、控製閘道及地磁感應係統的工作原理、停車場計費管理軟件的使用方法、線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，並可與一卡通及小區係列中的其它設備聯網進行各種綜合實訓。

二、係統特點
1.係統包含了實際工程中的自動道閘、車輛檢測器、入口控製機、出口控製機、停車場管理軟件、臨時卡計費器、圖像係統；
2.係統收費即有IC卡方式，也有紙票方式。
三、技術參數
1.係統工作電壓：單相三線～220V±5%  50Hz
2.整機容量：＜3.5kVA
3.外形尺寸：1600mm×800mm×1500mm
4.安全保護：具有漏電自動保護裝置
四、實訓項目
1.係統構成及係統結構認識
2.係統各組成器件工作原理介紹
3.軟件操作
4.入門控製
5.出門控製
6.係統情景模擬
五、基本配置
1.停車場係統模擬屏（鐵質雙層亞光密紋噴塑結構）
(1)交流電源
提供交流電源：單相交流電  220V  50Hz
(2)模擬停車場係統
(3)停車場管理係統結構圖
2.樓宇實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌麵為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造型美觀大方；設有兩個大抽屜、櫃門，用於放置工具、存放掛件及資料等。桌麵用於安裝電源控製屏並提供一個寬敞舒適的工作台麵。實訓桌還設有四個萬向輪和四個固定調節機構，便於移動和固定，有利於實訓室的布局。
3.入口控製機
入口控製機是內嵌智能控製單元的入口控製核心，提供自動控製功能，用於既有月卡車輛自助進場、又有臨時車輛自助進場的停車管理係統中。入口控製機可以聯網工作，也可以脫機獨立工作。智能控製單元不僅有獨立的控製程序、時鍾、存儲器及各種輸入輸出，而且還具備CAN總線聯網接口，脫機獨立工作時可以暫存上萬條的脫機記錄，聯網後自動上傳。
4.出口控製機
出口控製機是內嵌智能控製單元的出口自助讀卡控製核心，提供自動控製功能，提高車輛出場的效率，做到月卡車輛無人值守管理。智能控製單元有獨立的控製程序、時鍾、存儲器及各種輸入輸出，而且還具備CAN總線聯網接口，脫機獨立工作時可以暫存上萬條的脫機記錄，聯網後自動上傳。
5.出口控製機
POS收銀機是停車場收費管理係統中控製、收費和管理的中心。內嵌智能控製單元和存儲單元，在提供自動控製功能的同時，還具有收費管理功能，可以脫離電腦進行獨立的工作。POS收銀機適用於月卡車輛和臨時車輛相結合的停車管理係統中，用於監控出入口設備的通信、臨時車輛的收費、係統的數據存儲及與電腦的通信。既可以與電腦聯機工作，又可以脫離電腦進行獨立工作。智能控製單元有獨立的控製程序、時鍾、存儲器及各種輸入輸出，而且還具備先進的CAN總線聯網接口，智能控製單元可以獨立存儲1萬張月卡信息和上萬條係統事件記錄和收費信息，與電腦聯機後自動上傳，導入數據庫中。
6.道閘
道閘采用專用力矩電機和控製電路，適用於各類停車場管理係統中的車輛出入口，限定車輛進出。
7.停車場3D立體車庫模型，
8.停車場專用發卡箱立體型，
采用有機材料製作，能完全與真實發卡箱一致，進能出入發卡
9.3D立體動感圖像係統，
能采用3D圖像真實動感地對比進出入國庫車型，
10.3D模型汽車
采用高防真各車型汽車，自動駕駛技術係統完成進出入車庫，
