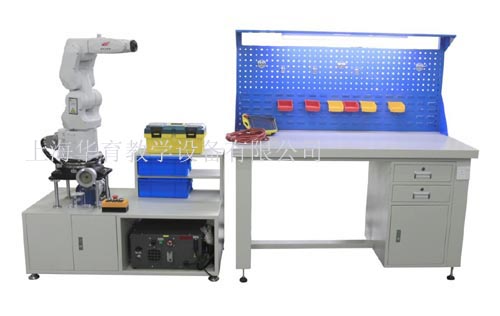

HYRZT-2關節機器人裝調實訓裝置 一、產品組成： 該關節機器人裝調實訓裝置由工業機器人本體的全部機械機構核心部件以及傳感器、電器元件、工作台等組成。

HYRZT-2關節機器人裝調實訓裝置

 一、產品組成：

     該關節機器人裝調實訓裝置由工業機器人本體的全部機械機構核心部件以及傳感器、電器元件、工作台等組成。

二、設備特點：
1、采用工業級的六自由度工業機器人，保證教學的真實性，與工業應用接軌，更貼近工業現場的安裝與調試。工業機器人本體進行零件級的分解，並按照真實裝配結構順序進行排列組合，固定在工作台上，可根據裝配圖紙依次組裝成為完整產品。
2、拆裝平台具有專用拆裝升降平台，拆裝平台可以電動控製拆裝對象升降調整到適合高度進行拆裝操作；為了調整拆裝角度，拆裝平台可旋轉360度觀察與安裝，非常靈活和很強的真實感，達到熟練掌握機械拆裝過程的目的；拆裝台右側設置儲物收納隔層，隔層安放位置根據按機械部件大小進行分類放置，方便各關節的主要機械部件收納。
三、技術參數：
1. 交流電源：單相AC 220V±10%  50 Hz；
2. 外形尺寸(長×寬×高)：2700mm×750mm×1570mm(±5%)
3. 溫度：-10～50 ℃；環境濕度：≤90% 無水珠凝結
4. 整機功耗：≤1.5 kW；
5.軸數：6軸
6.應用：裝配、物料搬運、打磨
7.機器人高度：732mm
8.動作類型：多關節型
9.最大臂展：593mm
10.負重：27KG
11.拆裝桌尺寸：1200X600X740mm
12.機器人控製係統：
數字量輸出口：24路
數字量輸入口：24路
13.掉電保存存儲器：16K
14.機器人控製係統：
控製電機數量：6個
 頻率精度：±0.1HZ
通信接口：ETHERCAT總線接口、脈衝，RS232.
2～6軸直線插補精度：±1脈衝當量
圓弧插補精度：±1脈衝當量
15.伺候驅動係統：
  J1軸
功率400W
額定轉速3000r/min
J2軸
功率400W
額定轉速3000r/min
J3軸
功率200W
額定轉速3000r/min
J4軸
功率100w
額定轉速3000r/min
J5軸
功率50W
額定轉速3000r/min
J6軸
功率50W
額定轉速3000r/min
16.拆裝工具：
塑料工具箱:1個；锘釩鋼特長球頭內六角扳手：3(M4)/1個、4(M5) /1個、5(M8) /1個、6(M8) /1個、8(M10) /1個、10(M12) /1個；高性能強光充電式手電筒：1個；T係列雙頭螺絲批：1個；剝線鉗：6”/1個；一字螺絲刀：M2/1個；一字螺絲刀：M3/1個；十字螺絲刀：#1*150/1個；十字螺絲刀：#2*150/1個；壓線鉗：7.5”，扭力扳手1/4 2-20N.m，扭力扳手配套扳手一套。
17.基礎實驗內容：
1.工業機器人機械結構認知
2.工業機器人核心零件認知
3.工業機器人各軸機械結構件設計方式
4.工業機器人各軸動力輸出方式
5.工業機器人機械設備的基本維護
6.典型故障原因及排錯技巧
7.工業機器人電氣結構認知
8.控製係統構成及運功控製方式
9.電氣及通訊線纜的接線方式
10.控製工業機器人單軸運動
11.控製工業機器人線性運動
12.工業機器人電氣設備的基本維護

13.典型錯誤報警號及排錯技巧
