HY-QCX301電動汽車高壓安全係統實訓台

一、係統概述：
      新能源汽車作為實現能源革命的重要手段之一，其中電動汽車已然成為熱門的交通工具，而作為電動汽車核心部件的高壓電力部分(電池組及電源管理係統)，其性能和穩定性決定了一台電動汽車的品質。 目前電動汽車已經走進人們的生活，其安全性能必須得到保障。因此，電動汽車安全方麵的測試顯得尤為重要，電動汽車的安全主要分為兩個方麵。一方麵是高壓電力部分的安全控製策略，另一方麵是維修時的高壓安全注意事項以及操作規程。

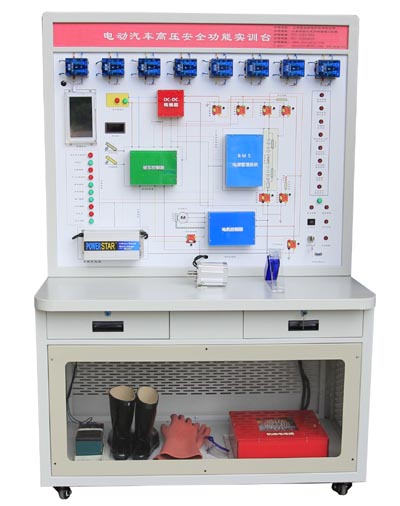

二、係統構成
1.設備由一體化實訓台；三元鋰電池組；BMS電源管理係統；數據顯示屏；車載充電機；DC-DC轉換器；驅動電機控製器；VCU整車控製單元；加速係統、製動係統、驅動電機；自動控製單元：高壓繼電器組、數據控製終端；係統軟件、高壓絕緣鞋、高壓絕緣手套、防護眼鏡等以及相應的附件組成。
2.供電電壓：DC9-50V;總電壓測量：範圍0-1000V,誤差：≦1%FS。總電流測量：範圍≦-500-500A;誤差≦1%FS；CAN總線：CAN 2.0B。電池串數：5-60串，單體電壓檢測：範圍0-5V;溫度檢測：-40-125℃，2-10個監測點。
3.驅動器性能：堵轉保護時間2-15S可調，輸出限流線性可調，電壓PWM調速，速度反饋信號輸出功能，EABS電子快速製動功能，緩啟動功能。
4.係統軟件功能包含：運行狀態檢測；故障讀取；電器測試；遠程控製、雲平台服務器查看設置等功能。
5.實訓台上部為係統電路原理圖和各係統的實物，實訓桌下部安裝有低壓電源和高壓電池組，可通過透明窗口觀察鋰電池組。左側、右側後側網孔板通風散熱。
三、實訓項目
1.新能源汽車高壓安全係統的組成結構的認知實訓
2.新能源汽車高壓安全的整體控製策略原理實訓
3.新能源汽車高壓電池組的結構認知實訓
4.新能源汽車高壓電池組測量、與使用實訓
5.新能源汽車高壓安全的安全操作規程實訓
6.新能源汽車高壓電路的認知、測量實訓
7.新能源汽車高壓防護工具的認知、使用實訓
8.新能源汽車BMS控製理論與係統設置實訓
9.新能源電源轉換係統認知與原理控製實訓
10.新能源電機驅動係統的原理與控製實訓
11.新能源汽車上電、下電控製流程實訓
12.新能源汽充電管理係統的工作原理實訓
13.新能源汽車低速行駛工況實訓
14.新能源汽車一般行駛工況實訓
15.新能源汽車全速行駛工況實訓
16.新能源汽車減速行駛工況實訓
17.新能源汽車停車行駛工況實訓
四、技術參數
實驗台尺寸：1220mm*650mm*1900mm(長*寬*高)；
輸入電壓：二相三線 ～220V±10%  50Hz
係統電壓:   DC12V//24V
工作環境：溫度-10～＋40℃  相對濕度＜85%（25℃） 海拔＜4000m
工作電壓: 48VDC(三元鋰電池組)
功    率: 500W
轉    速: 3000轉
扭    矩: 1.59NM
過熱＞150℃自動保護
堵轉保護時間2-15S可調
輸出限流線性可調
電壓PWM調速
帶有使能功能
速度反饋信號輸出功能
EABS電子快速製動功能
緩啟動功能
重    量：100Kg
