HY-QCX-206B新能源汽車充電管理係統實訓台一、係統概述：充電管理係統實訓台該實訓台采用物聯網技術與新能源汽車充電管理完成完成人機交互過程，刷卡計費過程，

HY-QCX-206B新能源汽車充電管理係統實訓台

一、係統概述：
充電管理係統實訓台該實訓台采用物聯網技術與新能源汽車充電管理完成完成人機交互過程，刷卡計費過程，完成與BMS的充電交互並將充電需求發送到充電機，控製充電機的充電狀態收集充電機運行數據，異常狀態下自動停機；能實現遠程GPS基本定位和充電樁基本參數監控。充分展示了智能充電係統、BMS管理係統及充電遠程管理係統。

二、係統構成
設備由充電樁實驗台和後台管理及遠程監控主控台組成，包含BMS電池管理係統、供電係統、充電設備、監控係統

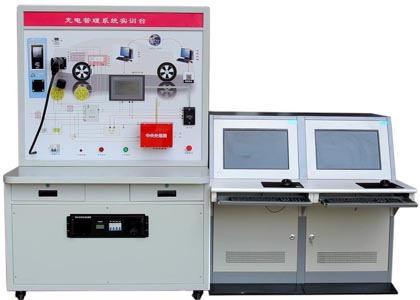

1、充電樁實驗台主控屏和實驗台連體設計為鐵質雙層亞光密紋噴塑結構，主控屏為鋁塑板噴繪係統連接圖，實驗台下部設有大功率可調節智能設備負載模擬汽車充電。
2、BMS電池管理係統包含：無線監控管理平板電腦1台、BMS主控器1套；
可動態監測電池電壓、動態估計電池組容量、動態監測電池組溫度、動態顯示所有電池組信息、按鍵實時處理、動態監測總回路電流、充電實時控製等。
3、供電係統主要由一次設備（包括開關、變壓器及線路等）和二次設備（包括檢測、保護、控製裝置等）組成，專門配備有源濾波裝置消除諧波，穩定電網；
4、充電設備主要由充電槍，充電檢測設備
5、充電服務器: 提供雲平台，保存用戶控製終端服務器上傳所有充電信息；賬戶管理，用戶登錄設置，用戶名的設置與修改，密碼的設置與修改等
遠程查看所有運營在線充電設備的各種電量信息，包含當前電量，曆史電量，當前充電時間，曆史充電時間，所有充電信息明細及曆史數據分析。
包含以下功能：1）係統狀態短信息報警；2）係統狀態郵箱狀態報警；3）係統微信報警；4）遠程開啟與關閉設備；5）遠程實時充電信息顯示；6）遠程充電信息監控；7）遠程充電狀態報警監控；8）遠程設備登錄碼；9）密碼設定
6、用戶控製終端服務器：用於充電設備後台管理，修改設備各種控製模式，查看充電設備所有設備狀態的並可修改各項功能。設備通過本服務器與Internet連接，上傳保存所有充電信息；賬戶管理，用戶登錄設置，用戶名的設置與修改，密碼的設置與修改等；
打印數據，連接打印機，可實時打印充電係統是各種數據信息，充電曲線圖等。
充電信息顯示，顯示充電管理係統的各種信息。
曆史電量查詢，微信關注，卡片充值，用戶信息登記等
7、充電樁客戶端采用7寸觸摸屏，充電模式選擇包含金額模式、電量模式、時間模式、充滿模式；主菜單包含通訊狀態、充電槍連接狀態、管理員、版本信息、操作說明；主界麵包含運行指示、充電指示、故障指示、充電電壓、充電電流、充電時間、剩餘時間、消費金額、當前電價、卡內餘額、開始充電按鈕、結束充電按鈕、充電模式指示。
8、實訓台架上部為檢測麵板，中部為2個抽屜，下部為箱櫃，用於安裝設備所需附件。
9、監控平台為琴台式雙電腦顯示屏，雙控製台，獨立後箱櫃，每個箱櫃一台主機。
10、移動終端設備（自備）：選用安卓智能手機或者平板電腦； 1）手機app數據查詢充電樁狀態2）充電樁曆史數據查詢3）充電樁數據分析統計4）充電樁短信報警5）充電樁微信報警6）充電樁微信反向控製7）二次開發
三、實訓內容
1.展示新能源充電管理係統的結構組成；
2.了解充電係統的工作過程；
3.演示新能源充電管理係統智能控製；
4.新能源汽車充電係統的監控與管理；
5.了解充電槍的結構特點與行業標準；
6.充電管理係統的多渠道控製實訓；
7.充電管理係統雲平台數據讀寫；
8.遠程用戶終端的登錄、控製與報警檢測；
四、技術參數
1、充電樁實驗台尺寸：1220mm*650mm*1900mm(長*寬*高)；
2、後台管理及遠程監控主控台尺寸：1200mm×1040mm×1150(長*寬*高)；
3、輸入電壓：單相三線 ～220V±10%  50Hz
4、工作環境：溫度-10～＋40℃  相對濕度＜85%（25℃） 海拔＜4000m
5、裝置容量：＜3KVA
6、重    量：200Kg
