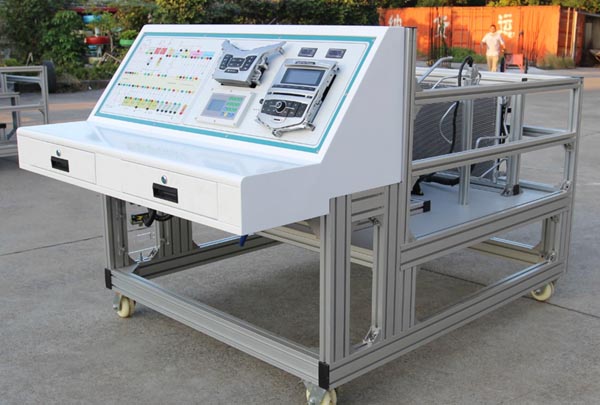

HY-QCXE505新能源汽車電動空調實訓台（比亞迪E5電動車）

一、產品簡介：

比亞迪E5原車空調係統配件，包含所有汽車電控空調所需運行附件。驅動係統台架、高壓係統台架、電池台架後，可正常運行空調係統的所有工作。包含製冷製熱、並輸出所需目標溫度。

二、結構組成：
設備包含設備台架、斜麵式控製台，係統壓力表安裝台、電動汽車動力源、檢測麵板、電氣箱、帶有百葉窗的防護隔板、帶有散熱孔的水箱護網、智能考核係統、，設備控製機構、、係統高壓表、係統低壓表、檢測麵板和空調相關係統組成。
空調係統又包括：新能源電動空調泵、冷凝器、蒸發箱、各種溫度傳感器、執行器控製機構、幹燥瓶、電子扇、控製開關、電控單元、自診斷係統。製熱係統包含：PTC加熱係統溫度控製單元、溫度設定係統等組成。
三、實訓項目：
1.比亞迪E5汽車電動空調的零件了解、認知實訓
2.比亞迪E5電動空調運行所需條件分析與檢測
3.比亞迪E5電動空調CAN通訊係統檢測認知實訓台
4.比亞迪E5汽車電動空調的使用及操作實訓。
5.比亞迪E5汽車電動空調製冷係統的工作原理的實訓
6.傳感器的工作原理、電路分析、元件測量等實訓。
7.各種溫度信號的對空調係統的影響、故障診斷與排除實訓；
8.係統壓力對比亞迪E5汽車電動空調係統的影響實驗、故障診斷與排除，
9.執行器的工作原理、電路分析、元件測量等實訓
10.電控單元的工作原理、電路原理及控製理論的實訓。
11.壓縮機控製條件的測控實驗；
12.鼓風機的故障診斷與排除實訓
13.比亞迪E5汽車電動空調的冷媒排放，抽空，加注實訓
14.比亞迪E5汽車電動空調的管路拆裝、連接接實訓。
15.比亞迪E5汽車電動空調係統的高低壓力的檢測及故障判斷
16.比亞迪E5汽車電動空調的自診斷實訓
四、功能
1.展示功能
各相關係統按合理位置排布，能直觀展示汽車空調係統和相關工作附件的結構組成與工作原理；
2.運行功能：
接通運行開關，能正常演示空調係統動、靜態及各種工況，滿足汽車新能源汽車電動空調係統的實際操做及故障診斷與排除的教學需要。
3.顯示功能：
高低壓側係統壓力表，實時顯示高壓側、低壓側的壓力實際值。高精度數顯表實時顯示各個傳感器的信號變化，可動態觀察各個傳感器的數據變化過程。LED指示燈實時顯示各個執行器的工作情況。
4.識圖功能：
檢測麵板上繪有高清空調係統以及相關係統的電路原理圖、零部件示意圖、結構圖。線條清晰、顏色多樣。使學員輕鬆掌握從認識了解電路圖、熟悉掌握讀懂電路圖、直到最終可以自主繪製電路圖的學習過程。電控單元圖形顏色突出，並標注有插頭信息和電控單元的零件號和編碼等。各個原件圖形標準一致，並繪有內部結構原理圖，直觀、簡潔、易懂。
5.自診斷功能：
配備外接式診斷座OBDⅡ，可連接專用或通用型解碼器對空調電腦電腦編碼查詢，故障讀取、故障碼消除、動態數據流讀取、波形分析、元件測試、等；
6.檢測功能：
檢測控製台麵板上,外接接線端子,使學生在不拔下元件插頭,不破壞原車線束的情況下,任意測量每一根線,每一個傳感器的數值,每一個執行器的工作狀態及變化.還可以通過端子，測量元件的電壓,電阻,電流,波形等,實時了解各個元件的工作狀態.
7.故障設置係統
手動故障設置功能：標配
故障設置係統，在台架的隱秘處，設有故障設置係統，可模擬真實的故障在現，提供了解故障，判斷故障，診斷故障，排除故障等操作。
8.安全防護功能：
設備動力電源安裝有總電源開關（空氣開關），在台架不使用時，斷開開關。設備的兩側帶安裝帶有散熱孔的防護板。防止學員手腳等伸入旋轉部件中。設備上部采用安全防護網和護欄，提高操作安全性。
9.移動教學功能：
實訓台配置帶鎖止裝置的萬向移動腳輪，移動方便，鎖止安全可靠。
製作工藝：
1、設備台架：采用國標40*80鋁型材搭建而成，堅固耐用，無需噴漆，易於清潔維護。
2、控製台；超大傾斜式控製台，采用鋼板激光切割，板金折彎工藝，開口整齊、無毛邊，表麵無焊點。背部為單開門設計，可以全部打開，方便維修保養。
3、檢測麵板：檢測麵板為高級鋁塑板經UV噴塗工藝，電路線條清晰，顏色鮮豔。耐油汙，易清潔，不退色。
4、檢測端子：純銅製作，自帶絕緣端開孔直徑6mm，內孔直徑2mm，剛好適合萬用表或示波器測量使用。
5、工作台；檢測麵板下方帶有工作台，提供萬用表或解碼器等設備放置(1200×300mm)，方便測量。
6、帶鎖抽屜：工作台下麵為兩個帶鎖抽屜，用於放置專用的檢測設備，如解碼器，萬用表等。
7、超大靜音腳輪，方便移動，並能隨時鎖止，保證教學安全。
五、技術參數：
外形尺寸：1400*1000*1760
重    量：150KG
工作溫度：+-50
輸入電源：整車電源
