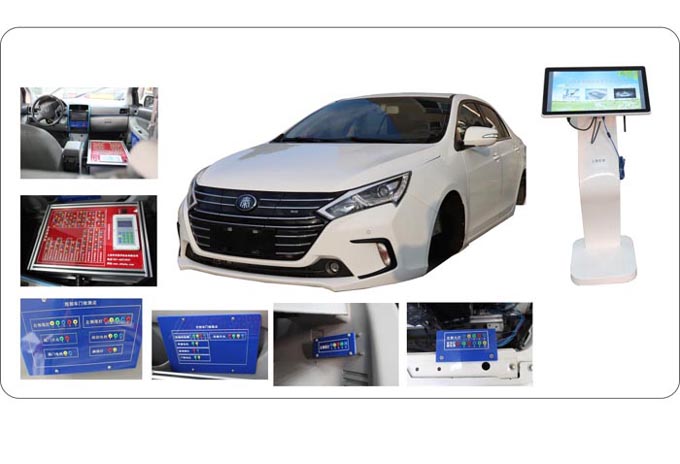

HY-QCXE506電動汽車車身電器實訓裝置（比亞迪E5電動車）

（一）產品簡介

比亞迪E5整車低壓電器及駕駛艙總成，涵蓋整車低壓電器實物，充分展示比亞迪E5整車電器的結構原理。在元器件的附件，設有測量端子，提供電壓、電阻、波形等測量功能。駕駛艙內配有智能考核係統。為學員提供階段性的考核功能。鏈接動力係統台架、電源係統台架，可動態演示車身電器的多項功能。了解比亞迪E5車身電器係統的組成結構和工作過程。提供了解、認知、拆裝、檢測等實訓功能。車身電器帶有監測端子，易於檢測。

（二）結構組成
比亞迪E5整車
大屏幕觸控顯示中心，遠程考核係統、原車原車控製模塊、原車BCM控製模塊、原車雨刮係統、原車音響係統、原車燈光係統、原車信號係統、原車喇叭、原車車窗、原車遙控防盜器、原車中控閉鎖係統、原車線束、原車儀表、原車燈光調節係統等組成。
（三）功能特點：
1.動態運行功能：操作各個係統開關，各個係統均可正常工作，包含所有全車電器及電控係統。各單元可以獨立或整體工作，控製各個係統的故障開關可實現各個係統的故障設置，使真實的故障再現，提供考核操作。
2. 檢測功能：檢測控製台麵板上,外接接線端子,使學生在不拔下元件插頭,不破壞原車線束的情況下,任意測量每一根線,每一個傳感器的數值,每一個執行器的工作狀態及變化.還可以通過端子   測量元件的電壓,電阻,電流,波形等,實時了解各個元件的工作狀態.
3. 故障設置功能：采用雙模式故障設置係統：數字鍵盤故障設置係統和無線網絡智能化故障設置係統。數字鍵盤故障設置係統采用0-9數字鍵盤，輸入故障代碼數字後既可完成故障設置，顯示故障代碼，可以任意設置故障；智能考核係統是通過計算機控製、采集所有教學設備的所有故障的教學係統，並且可以管理學生信息，分數自動計算，考核設備可以任意分配給每個學生，自動傳輸學號，允許學生分批考核並具有單機模式與多機模式考核，可以任意組合或設置設備故障，操作單元采用中文人機對話，允許聯網考核或脫機考核。學生與老師操作簡單方便。
4.配置觸控顯示中心，提供智能考核、展示原理、動畫演示、資料查閱、查看電路圖等操作
5.移動教學功能：實訓台配置帶鎖止裝置的萬向移動腳輪，移動方便，鎖止安全可靠。
 (四) 製作工藝
1、檢測麵板：檢測麵板為高級鋁塑板經UV噴塗工藝，電路線條清晰，顏色鮮豔。耐油汙，易清潔，不退色。
2、檢測端子：純銅製作，自帶絕緣端開孔直徑6mm，內孔直徑2mm，剛好適合萬用表或示波器測量使用。
3、帶鎖抽屜：工作台下麵為兩個帶鎖抽屜，用於放置專用的檢測設備，如解碼器，萬用表等。
4、超大靜音腳輪，方便移動，並能隨時鎖止，保證教學安全。
（五）技術參數
外形尺寸：原車尺寸
車型：比亞迪E5
工作電壓：12V直流電壓；
工作溫度：-50℃～50℃；
蓄電池：60AH/12V
