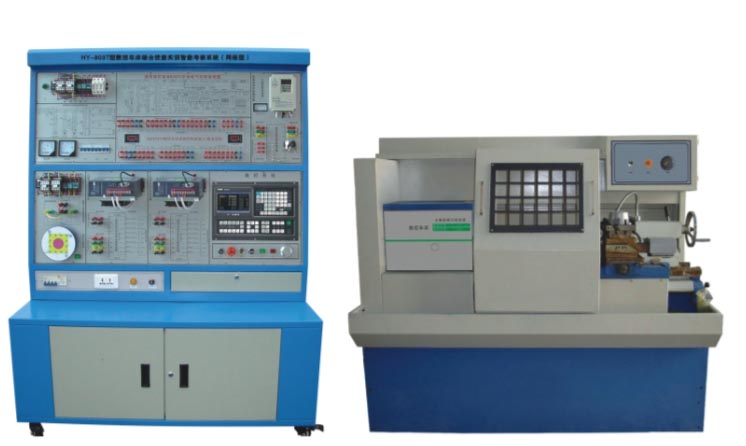

 HY-803TS型 數控車床綜合實訓考核裝置

    HY-803TS型數控車床綜合實訓考核裝置是我公司繼91视频网數控機床實驗台係統推出後，麵向市場開發的又一數控培訓設備。該設備適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控製、電氣技術應用、數控技術應用、機械加工等專業和非機電類專業的必修課程模塊《數控設備維修》、《數控加工技術》或選修課程模塊、《機床電路維修》的教學與實訓。還適合職業培訓學校安裝、維修電工高級班，安裝、維修電工技師班，安裝、維修電工高級技師班和車床工中、高級和技師的培訓和鑒定。

HY-803TS型數控車床綜合實訓考核裝置，具有以下獨特優點：
● 該裝置采用開放式結構、模塊化設計，既可用於教學、用於操作演示也可用於現場裝卸訓練
● 以SIEMENS數控係統為實訓對象
● 學生掌握數控控製原理，使得受訓者在機械、電氣等諸方麵得到現場般的訓練，使其留下深刻的印象
● 涉及的內容豐富：數控係統、伺服單元、變頻器、邏輯控製、低壓電器、主電機、機械安裝等
● 櫃內電器排布與選型完全按照現行機床生產廠家的模式
● 結構新穎，造型美觀，采用生產型機床，使學生直接對金屬製品進行生產加工
● 電氣安裝及調試、故障診斷維修、零件程序編製及圖形模擬加工過程，達到工業生產現場實習效果。
一、產品組成部分
HY-803TS數控車床綜合實訓考核裝置是由西門子（SINUMERIK 808 ）數控係統、機床電氣控製接口板、主軸變頻調速實驗板、全數字交流伺服驅動模塊、伺服電機運行及電機輸入輸出模塊、刀架接口板、開關電源以及配套HY6132型教學生產兩用數控車床等組成。
二、實驗實訓項目
1、 數控車床802C係統操作編程實驗（配HY6132車床）
2、 主軸變頻單元的調試運行與故障診斷實驗
3、 全數字交流伺服電機運行與故障診斷實驗
4、 數控車床電氣控製設計與分析實驗
5、 PLC、編程、接線及在數控機床中的應用
6、 電動刀架控製原理實驗及接線與故障診斷實驗
7、 數控車床係統控製機床螺紋加工實驗
8、 數控車床的冷卻與照明及故障診斷實驗
9、 絲杆螺距誤差補償實驗
10、 數控車床電子手輪實驗
11、 機床RS232串口通訊實驗
12、 數控車床故障設計排除考核28項
三、HY-6132型數控實訓車床規格：
三爪卡盤：200mm
床身上回轉直徑：320mm
工件長度：750mm
電動刀架：四工位
主軸孔徑：46mm
主軸轉速、無級變速：100-2000rpm
重複定位精度：X＝0.005 mm、Z＝0.01 mm
主電機功率：5.5kw
機床尺寸（長×寬×高）：1890×1050×1460mm
機床重量：1300kg
四、技術性能：
1、輸入電源：三相四線製380V交流電源。
2、結構：考核櫃為鐵質鈑金噴塑結構，堅固耐用；
3、工作環境：溫度-10℃–+40℃
4、整機功耗：＜7KW
5、考核櫃尺寸：1370×600×1890mm
