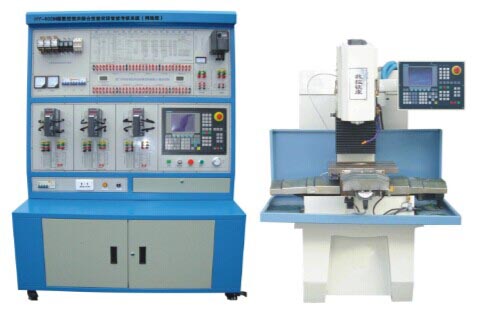

HY-803MS型 數控銑床電氣控製與維修實訓台

HY-803MS型數控銑床綜合實訓考核裝置是我公司繼91视频网牌數控機床實驗台係統推出後，麵向市場開發的又一數控培訓設備。適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控製、電氣技術應用、數控技術應用、機械加工等專業和非機電類專業的必修課程模塊《數控設備維修》、《數控加工技術》或選修課程模塊、《機床電路維修》的教學與實訓。還適合職業培訓學校的安裝、維修電工高級班，安裝、維修電工技師班，安裝、維修電工高級技師班和銑床工中、高級和技師的培訓和鑒定。

 HY-803MS型數控銑床綜合實訓考核裝置，具有以下獨特優點：
● 該裝置采用開放式結構、模塊化設計，既可用於教學、用於操作演示也可用於現場裝卸訓練
● 以SIEMENS數控係統為實訓對象
● 學生掌握數控控製原理，使得受訓者在機械、電氣等諸方麵得到現場般的訓練，使其留下深刻的印象
● 涉及的內容豐富：數控係統、伺服單元、變頻器、邏輯控製、低壓電器、主電機、機械安裝等
● 櫃內電器排布與選型完全按照現行機床生產廠家的模式
● 結構新穎，造型美觀，采用生產型機床，使學生直接對金屬製品進行生產加工。
● 電氣安裝及調試、故障診斷維修、零件程序編製及圖形模擬加工過程，達到工業生產現場實習效果。
一、產品組成部分
HY-803MS型數控銑床綜合實訓考核裝置是由西門子（SINUMERIK 808）數控係統、機床電氣控製接口板、主軸變頻調速實驗板、全數字交流伺服驅動及伺服電機運行及電機輸入輸出模塊、開關電源以及HY-240教學生產兩用型數控銑床等組成。
二、可開設的實驗實訓考核項目　　
1、數控銑床808係統操作編程實驗（配HY240銑床）
2、 主軸變頻單元的運行與故障診斷實驗
3、 全數字交流伺服電機運行與故障診斷實驗
4、 數控銑床電氣控製設計與分析實驗
5、 數控各單元的連接、控製與故障診斷實驗
6、 低壓電氣元件的原理、性能和接線實驗
7、 PLC、編程、接線及在數控機床中的應用
8、 數控銑床的冷卻與照明及故障診斷實驗
9、 數控機床RS232通訊實驗
10、 數控機床電子手輪實驗
11、 絲杆螺距誤差補償實驗
12、 數控銑床故障設計排除考核28項
三、HY240型數控實訓銑床規格：
主軸鑽夾頭裝夾範圍        3、4、6、8、12mm
主軸轉速範圍              150－5000rpm
主電動機功率              0.55kw
工作台麵積（長X寬）       400mm×240mm
工作台三向行程（X、Y、Z） 400×200×250mm
T型槽數及寬度             3×12mm
重複定位精度              0.005 mm
機床外形尺寸：長×寬×高  1120×1170×1500mm
重量                      500kg
四、技術性能：
1、輸入電源：三相四線製380V交流電源。
2、結構：考核櫃為鐵質鈑金噴塑結構，堅固耐用；
3、工作環境：溫度-10℃–+40℃
4、整機功耗：＜3KW
5、考核櫃尺寸：1370×600×1890mm
