HY-800MF型數控銑床電氣控製與維修實訓台 （配半實物、法那科係統） 係統由實訓台和半實物組成，能完成數控係統的安裝調試、參數設置、PLC編程、

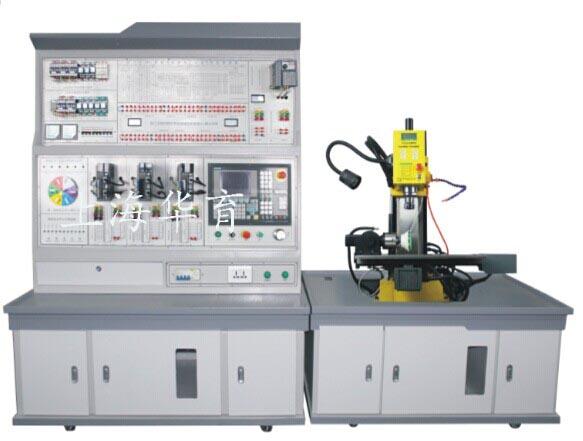

 HY-800MF型數控銑床電氣控製與維修實訓台 （配半實物、法那科係統）

      係統由實訓台和半實物組成，能完成數控係統的安裝調試、參數設置、PLC編程、故障診斷與維修、數控銑床裝配調試、數控編程與加工操作等到多項教學實訓。
係統采用開放式結構，將一台數控銑床電控係統在實訓台上進行分解展示，模塊化設計，將數控係統接口信號在各模塊上展開，信號可測量。   數控係統單元采用FANUC 0I MATE數控係統。
      半實物數控銑床采用直線圓形高碳鋼導軌，具有一定的銑削能力，可對有機玻璃、塑料等材料進行簡單銑削加工，具有真實數控銑床的機械運動，X、Y、Z進給軸采用伺服電機驅動，並設計有正負限位，參考點等開關，主軸采用三相異步電機變頻控製，由三菱變頻器驅動，實現無級調速控製。

一、產品組成部分
HY-800M型數控銑床智能實訓考核設備由數控控製台和實訓銑床部件組成實訓考核教學設備。係統采用FANUC 0I MATE係統銑床數控係統，數控銑床的X、Y、Z軸由伺服電機控製，主軸由變頻器控製，X、Y、Z軸拖板采用滾珠絲杆進行傳動，學生可以學習到FANUC 0I MATE係統步進電機的控製、變頻器控製、霍爾元件、接近開關的原理和PLC指令、編程、接線及在數控機床中的應用等及數控銑床編程、加工、維修。
數控控製台提供一套完整的控製係統，控製係統擁有完整的FANUC 0I MATE係統數控技術的係統，控製台全麵剖析了FANUC 0I MATE係統係統的控製原理和結構，按符合真實數控設備的要求進行電氣連接，可以帶動實訓機床進行數控加工；同時數控控製台在控製係統內部提供數控機床常見故障的設定、維修、考核等電路故障係統，該故障係統提供全開放的端子接口，可以設置電路故障、主要器件故障、PLC故障及操作係統內部故障，供學生進行測量，判斷。由教師設定故障，學生可以實現在線測量排故，也可以實現斷電測量進行排故，提高學生解決問題的能力。
二、產品突出特點:
本公司具有多年生產數控的經驗，因此對FANUC數控係統內部進行全麵剖析展示到麵板上，把數控車床的功能全部采用接插件控製。所有控製單元控製方法如下：
1、實驗台展示通用車床控製線路全局圖，學員可以把此圖作為設計電路的示範圖，以便更加深入了解數控車床的控製方法。.
2、FANUC 0I MATE係統數控係統：本實驗台把FANUC 0I MATE係統數控係統的控製接口擴展到實驗台的麵板上，再用接線端子可引接到各個模塊板上進行控製。
3、三相變頻控製單元：通過接插線連接到數控係統上進行變頻控製，增加學員的動手能力，增加對控製過程中的故障問題有更多的了解和分析。
4、步進驅動控製單元：通過接插線連接到數控係統上進行伺服驅動控製，增加學員的動手能力，讓學員對伺服控製器有個全麵的了解和分析能力。
5、手脈單元：通過接插線連接到數控係統上進行手動控製機床座標運動
三、  實訓的功能
1、實訓項目：
1)主軸變頻單元的調試運行與故障診斷實驗
2)三相交流步進電機運行與故障診斷實驗
3)數控銑床電氣控製設計與分析實驗
4)數控銑床的冷卻與照明及故障診斷實驗
5)數控銑床電子手輪實驗
6)變頻器U，V，W，外部開路；
零件加工實訓項目：
1)數控銑床的結構和控製工作原理；
2) 銑削零件平麵程序的編寫；
3)銑削多台階平麵程序的編寫；
4)銑削鍵槽程序的編寫；
5)循環指令編程實訓；
6)數控係統與計算機通訊實訓；
7) CAD/CAM自動編程實訓(配合計算機和軟件)；
機床主要參數：
◆主軸端麵至台麵距離      220 mm
◆主軸裝夾範圍                 0.5～13 mm
◆主軸轉速                    100～1500rpm
◆工作台麵積                  300×200 mm
◆工作台T型槽數及槽寬        3×8 mm
◆三軸行程                    X180m m  Y90mm  Z220mm
◆主電機功率                  150 W
四、數控控製台布局的獨特特點：
1、 本控製櫃整體外殼為鐵質鈑金噴塑結構，堅固耐用。輸入三相四線製380V交流電源。
2、 櫃體下麵部分設計有兩扇活動門，打開門裏麵空間寬敞，可安放儀器或其它物品；
3、 櫃體中間部分，左邊裝有總電源開關帶漏電保護功能，總電源指示，櫃體內部風機開關等；右邊安裝有一扇外翻的故障門，有專用鑰匙鎖上，設計比較隱蔽。打開故障門裏麵有28個考核開關，具備28項單項故障設計。
4、櫃體上麵部分是控製台的主控製區域，它分為多個主控製單元：
⑴ 數控係統控製單元：本單元是整個控製台的大腦，本控製台采用FANUC 0I MATE係統係統；也可根據客戶實際要求進行選型配置。
⑵ 步進驅動控製單元：它分X、Y、Z兩個軸控製子單元。每個單元分別剖析了驅動器的內部結構原理圖、控製方式和接線方法等。本單元把各連接端子引到麵板上，通過連接線的連接並可控製電機運行，方便學員進行操作連接。
⑶三相變頻控製單元：剖析變頻控製原理，控製方式和接線方法等。控製變頻器功率為0.75KW，本單元把各連接端子引到麵板上，通過連接線的連接並可控製電機運行，實現無級調速，方便學員進行操作連接。
⑷數控機床控製線路全局圖：把數控機床的強電控製部分、繼電器控製部分、數控係統的輸入/輸出部分全部展示出來，作為一個示範，以便學員能更加方便操作維修機床。
⑸數控係統輸入/輸出控製單元：全麵剖析了數控係統控製機床的原理與特點，內容包括伺服信號輸入/輸出；主軸變頻信號模擬量輸出控製；冷卻控製、機床零點信號控製、機床限位信號控製等。
⑹強電元器件安裝區：把所有強電元器件統一安裝在此處，如：交流接觸器、直流繼電器、保險管、三相滅弧器等。
⑺強電輸出單元：把強電部分通過端子座引出，通過延長連接線對各單元進行連接。
⑻開關控製和電壓電流指示單元：通過電壓表和電流表來檢測電源工作情況；用開關來控製及保護電路。
五． 數控控製台技術性能：
●、輸入電源：三相五線製380V交流電源。
●、漏電保護：漏電動作電流≤30mA；具有接地保護。
●、工作環境：溫度-100-+400C。
●、整機功耗：＜3KW
●、實訓台外形尺寸：137cm×60cm×189cm
