HY-801TS型數控車床電氣控製與維修實訓台（西門子）

    隨著數控技術的廣泛應用，學校越來越注重培養生產、技術服務等崗位需求的實用型、技能型專門人才，進一步提高學生的動手能力和分析解決問題的能力，全麵學習掌握數控係統的控製原理、數控編程、電氣設計方法及安裝調試與維修。為此，本公司開發了數控車床電控係統原理及調試維修實訓裝置。使用該裝置可以使學生掌握數控車床係統控製原理、電氣設計方法、元器件的選擇、車床電氣安裝及調試、故障診斷維修、零件程序編製及圖形模擬加工過程等多項實驗內容，達到工業生產現場實習效果。該裝置采用開放式結構、模塊化設計，既可用於教學、也可用於課程設計、畢業設計和實訓，有利於提高學生設計數控機床電氣控製係統、診斷數控設備故障的能力，使受訓對象適應和滿足市場需求。該裝置也可以幫助科研技術人員進一步了解數控車床結構，同時也為技術人員進行數控車床係統的二次開發提供了必要條件。該實驗裝置的主要器件均選用工控產品。

一、 產品組成部分

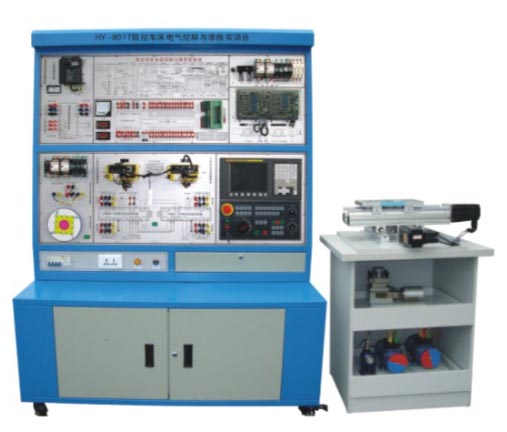

    西門子808係統數控車床實訓台由數控控製台和車床部件及二坐標平台組成實訓考核教學設備。係統采用西門子808車床數控係統，數控車床的X、Z軸由伺服電機控製，主軸由變頻器控製，並帶有光電編碼器，X、Z軸拖板采用滾珠絲杆進行傳動，刀架為四工位電動刀架，學生可以學習到808伺服電機的控製、變頻器控製、電動刀架、霍爾元件、接近開關的原理和PLC指令、編程、接線及在數控機床中的應用等及數控車床編程、加工、維修。
    數控控製台提供一套完整的控製係統，控製係統擁有完整的西門子808數控技術的係統，控製台全麵剖析了西門子808係統的控製原理和結構，按符合真實數控設備的要求進行電氣連接，可以帶動實訓機床進行數控加工；同時數控控製台在控製係統內部提供數控機床常見故障的設定、維修、考核等電路故障係統，該故障係統提供全開放的端子接口，可以設置電路故障、主要器件故障、PLC故障及操作係統內部故障，供學生進行測量，判斷。由教師設定故障，學生可以實現在線測量排故，也可以實現斷電測量進行排故，提高學生解決問題的能力。
二、產品特點:
    對西門子808數控係統內部進行全麵剖析展示到麵板上，把數控車床的功能全部采用接插件控製。所有控製單元控製方法如下：
1、實訓台展示通用車床控製線路全局圖，學員可以把此圖作為設計電路的示範圖，以便更加深入了解數控車床的控製方法。
2、西門子808數控係統：本實訓台把808數控係統的控製接口擴展到實訓台的麵板上，再用接線端子可引接到各個模塊板上進行控製。
3、三相變頻控製單元：通過接插線連接到數控係統上進行變頻控製，增加學員的動手能力，增加對控製過程中的故障問題有更多的了解和分析。
4、全數字伺服驅動控製單元：通過接插線連接到數控係統上進行伺服驅動控製，增加學員的動手能力，讓學員對伺服控製器有個全麵的了解和分析能力。
5、四工位電動刀架控製單元：通過接插線連接到數控係統上進行換刀控製，增加學員的動手能力，讓學員對自動刀架的控製過程和原理有更全麵的了解。
6、手脈單元：通過接插線連接到數控係統上進行手動控製機床座標運動
三、實訓功能
1、電氣設備實訓：
（1）數控機床的基本操作
（2）電動刀架的控製原理
（3）伺服驅動單元的調試與應用
（4）主軸變頻單元的調試運行與故障診斷實驗
（5）全數字交流伺服電機運行與故障診斷實驗
（5）手搖脈衝發生器的應用
（6）數控係統數據的備份與恢複
（7）數控機床電氣控製電路的原理與應用
（8）電動刀架控製原理實驗及接線與故障診斷實驗
（9）數控車床係統控製機床螺紋加工實驗
（10）數控車床的冷卻與照明及故障診斷實驗
（11）數控車床電子手輪實驗
（12）數控係統參數設置及優化
（13）輸入輸出信號的使用
2、零件加工實訓項目：
（1）數控車床的結構和工作原理；
（2）車削零件外圓程序的編寫；
（3）車削多台階外圓程序的編寫；
（4）車削圓弧程序的編寫；
（5）車削斜麵程序的編寫；
（6）車削螺紋程序的編寫；
（7）循環指令編程實訓；
（8）數控係統與計算機通訊實訓；
（9）CAD/CAM自動編程實訓(配合計算機和軟件)；
五、數控實訓台布局特點：
1、本控製櫃整體外殼為鐵質鈑金噴塑結構，堅固耐用。輸入三相四線製380V交流電源。
2、櫃體下麵部分設計有兩扇活動門，打開門裏麵空間寬敞，可安放儀器或其它物品；
3、櫃體中間部分，左邊裝有總電源開關帶漏電保護功能，總電源指示，櫃體內部風機開關等；右邊安裝有一扇外翻的故障門，有專用鑰匙鎖上，設計比較隱蔽。打開故障門裏麵有28個考核開關，具備28項單項故障設計。
4、櫃體上麵部分是控製台的主控製區域，它分九個主控製單元：
（1）數控係統控製單元：本單元是整個控製台的大腦，本控製台采用西門子808車床係統；也可根據客戶實際要求進行選型配置。
（2）全數字伺服驅動控製單元：它分X、Z兩個軸控製子單元。每個單元分別剖析了伺服驅動器的內部結構原理圖、控製方式和接線方法等。本單元把各連接端子引到麵板上，通過連接線的連接並可控製電機運行，方便學員進行操作連接。
（3）三相變頻控製單元：剖析變頻控製原理，控製方式和接線方法等。控製變頻器功率為0.18KW，本單元把各連接端子引到麵板上，通過連接線的連接並可控製電機運行，實現無級調速，方便學員進行操作連接。
（4）四工位電動刀架控製單元：剖析電動刀架控製原理，控製方式和接線方法等。本單元把各連接端子引到麵板上，通過連接線的連接並可控製刀架，方便學員進行操作連接。
（5）數控機床控製線路全局圖：把數控機床的強電控製部分、繼電器控製部分、數控係統的輸入/輸出部分全部展示出來，作為一個示範，以便學員能更加方便操作維修機床。
（6）數控係統輸入/輸出控製單元：全麵剖析了數控係統控製機床的原理與特點，內容包括伺服模擬信號輸入/輸出；主軸變頻信號模擬量輸出控製；四工位電動刀架控製、主軸編碼器控製、冷卻控製、機床零點信號控製、機床限位信號控製等。
（7）強電元器件安裝區：把所有強電元器件統一安裝在此處，如：交流接觸器、直流繼電器、保險管、三相滅弧器等。
（8）強電輸出單元：把強電部分通過端子座引出，通過延長連接線對各單元進行連接。
（9）開關控製和電壓電流指示單元：通過電壓表和電流表來檢測電源工作情況；用開關來控製及保護電路。
六、實訓台技術參數：
1、輸入電源：三相五線製380V交流電源。
2、漏電保護：漏電動作電流≤30mA；具有接地保護。
3、工作環境：溫度-100-+400C。
4、整機功耗：＜3KW
5、考核櫃尺寸：1370×600×1890mm
