建築給排水設備實訓
02162273926
產品展示
一、係統概述:

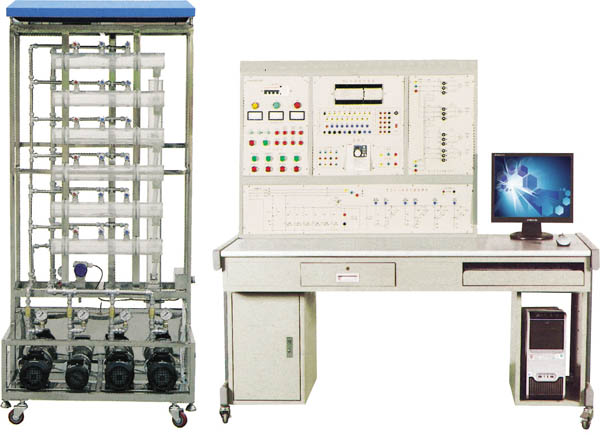

變頻恒壓供水係統實主裝置集PLC、變頻調速、過程控製、工程組態技術於一體。它由六層住宅消防、生活供水係統(實物模型),控製平台兩大部分組成,包含了可編程控製器、變頻器、變頻磁力驅動泵、休眠泵、消防泵、壓力變送器、壓力儀表、輸水管道、消防栓、家用水龍頭、蓄水池等工程設備。控製平台采用PLC+變頻器的開放式控製結構,可以完成多種模式下的樓層恒壓供水實訓實訓,為教學研究變頻恒壓供水技術提供一個開放的操作平台。
二、係統功能
1、控製平台采用PLC+變頻器的開放式控製結構,提供組態軟件和PLC開發環境,可以讓學生自行設計控製方案,靈活性強。
2、控製平台有熱過載保護、過流保護、漏電保護、接地保護、工頻和變頻聯鎖控製等多重保護機製。
3、控製係統能模擬真實的給水係統,有自動控製和手動控製兩種控製方式,當自動控製失效時,係統由手動控製方式運行。
4、控製對象全部使用不鏽鋼和有機玻璃器件,保證不生鏽、不易老化;模擬六層大樓給水係統,具有有生活水係統和消防水係統兩種水路模型;動力係統由四台水泵構成,其中兩台常規變頻循環泵,一台休眠小泵,一台消防泵,能夠模擬常規生活供水係統、消防供水係統和夜間小流量供水係統,能夠生動模擬大樓給排水係統的典型結構。
三、實訓項目
1、控製屏結構認識與調試
2、單泵控製變頻恒壓供水
3、雙泵切換變頻恒壓供水
4、生活水係統靜態壓力控製
5、生活水係統動態壓力控製
6、生活水係統的分時控製
7、夜間休眠模式下的供水
8、消防狀態控製
9、綜合控製係統
四、技術參數
輸入電源:三相四線~380V±10% 50Hz
環境溫度:+4℃~+45℃
裝置容量:<5kVA
外形尺寸:控製屏1620mm×805mm×1590mm,控製櫃900mm×760mm×1960mm
安全保護:具有漏電自動保護裝置
五、基本配置
1、電源控製屏(鐵質雙層亞光密紋噴塑結構,鋁質麵板)
(1)交流電源(帶有過流保護):單相交流電 220V 50Hz
三相交流電 380V 50Hz
(2)三相電源指示燈
(3)三相電源指示儀表
2、樓宇實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構,桌麵為防火、防水、耐磨高密度板,結構堅固,形狀似長方體封閉式結構,造型美觀大方;設有兩個大抽屜、櫃門,用於放置工具、存放資料等。桌麵用於安裝電源控製屏並提供一個寬敞舒適的工作台麵。實訓桌還設有四個萬向輪和固定調節機構,便於移動和固定。
3、PLC
PLC采用西門子CPU224係列控製器,提供了PLC開發環境,可以讓學生自行設計控製方案。
(1)生活供水管網的恒壓供水
(2)可實現以天為周期的定時控製壓力控製,以適應供水壓力變化的需求
(3)夜間可啟動休眠小泵運行實現節能,實現小流量下的生活供水
(4)火警狀態,可自動啟動消防泵,完成消防模式下的恒壓供水
(5)可實現帶上位機係統的PID控製
4、手動控製裝置
控製係統采用手動控製和自動控製兩種控製方式,手動控製器在實際工程應用中具有十分的重要性,在該裝置當中加入該裝置具有如下作用:
(1)在自動控製器失效的狀態下,手動控製係統可以保證係統的可靠運行
(2)在係統投入自動控製前,可用手動控製器檢驗動力線路和動力設備的運行工況,可靠保護PLC和變頻器設備
5、恒壓供水模型
供水模型全部使用不鏽鋼和有機玻璃器件,保證不生鏽、不易老化;模擬六層大樓給水係統,具有有生活水係統和消防水係統兩種水路模型;動力係統由四台水泵構成,其中兩台常規變頻循環泵,一台休眠小泵,一台消防泵,能夠模擬常規生活供水係統、消防供水係統和夜間小流量供水係統,能生動模擬大樓給排水係統的典型結構
6、監控軟件:配備監控係統軟件,可以實現對供水過程的全監控。實現控製係統的參數整定和狀態分析。組態軟件,可以讓學生自行設計監控界麵。
