建築給排水設備實訓

HYRG-1型熱水供暖循環係統綜合實訓裝置
產品簡介:

HYRG-1型熱水供暖循環係統綜合實訓裝置熱水供暖循環係統綜合實訓裝置以可編程控製器PLC為控製核心,上位機組態軟件作為監控界麵,實時顯示工作狀態與運行參數。係

服務熱線

02162273926

立即谘詢

產品展示

product
產品介紹

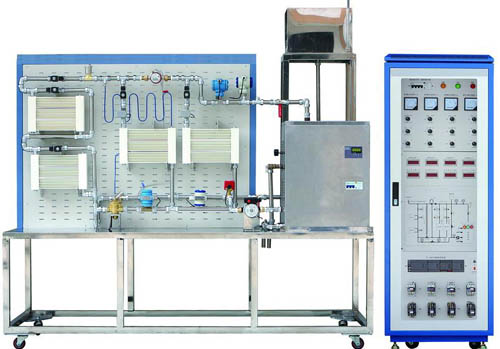

HYRG-1型熱水供暖循環係統綜合實訓裝置


熱水供暖循環係統綜合實訓裝置以可編程控製器PLC為控製核心,上位機組態軟件作為監控界麵,實時顯示工作狀態與運行參數。係統主要由電熱水鍋爐、供熱管道和散熱片三個基本部分組成,並設有膨脹水箱、循環水泵、熱量表、自力式壓差控製閥、電動流量調節閥、電磁閥、自動排氣閥、溫度采集模塊、壓力采集模塊、流量采集模塊等附屬設備,可組成單管順流式、單管跨躍式、雙管上供下回式三種不同的係統形式。適用於高職院校、職業學校空調工程專業、供熱通風和建築專業等相關課程的教學實訓。




一、技術參數:
1.輸入電源:三相四線~380V±10% 50Hz
2.工作環境:溫度 -10℃~+40℃  相對濕度<85%(25℃) 海拔<4000m
3.裝置容量:<10kVA
4.不鏽鋼架尺寸:2200mm×700mm×2090mm
5.控製櫃尺寸:600mm×600mm×1773mm
6.設有電壓型漏電保護、電流型漏電保護、接地保護,安全符合相關國家標準。
二、係統組成
實訓裝置由電氣控製櫃、實訓對象、循環水係統、電加熱鍋爐、監控儀表等組成:
1.電氣控製櫃
采用鐵質雙層亞光密紋噴塑結構,結構堅固。前門采用透明設計,可觀察到指示儀表、操作旋鈕、PLC控製器、係統流程圖、執行部件工作指示、交流接觸器及熱保護器等控製元件。共分為三層鐵質麵板,上麵層為電網電壓指示、壓縮機電流指示、水泵電流指示、帶燈保險絲、操作旋鈕及溫度、壓力、流量等指示儀表。第二層為執行器件,主要由交流接觸器、過熱保護器組成,分為主回路以三相四線380V電壓為主,控製回路以交流220V電壓為主。下麵層為PLC控製器及係統流程圖,PLC控製器采用1隻西門子CPU SR40主機、2隻EM AE04模擬量擴展模塊、對應執行部件工作狀態指示燈等組成。
2.實訓對象
實訓對象采用不鏽鋼方鋼焊接而成,桌麵采用鏡麵不鏽鋼板折邊連體設計,上半部件安裝部分采用鈑金結構設計,表麵采用等距一字形網孔設計,方便管路及散熱器的安裝固定,同時右側高處設立開式補水箱,並裝有透明管液位指示,以方便觀察水箱位水位狀態。
3.循環水係統
係統包括1台小型離心式熱水泵、4套散熱器、1套自力式壓差控製閥、5個電磁閥、2個電動球閥、2個手動球閥、三通過濾器、不鏽鋼鋁塑複合管及自動排氣閥等組成
4.電加熱鍋爐
采用不鏽鋼外殼,內設三組陶瓷電加熱棒、帶有過壓保護閥、指針式壓力表、排水閥等
5.監控儀表
壓力變送器、渦輪流量變送器、溫度傳感器、無磁式熱量表等組成。
三、實訓項目
1.掌握熱水供暖係統的形式、特點及管網與用戶的連接方式
2.熱水供暖係統的安裝與調試
3.熱水供暖用戶熱計量
4.熱力工況調節
5.PLC可編程控製器編程及調試
