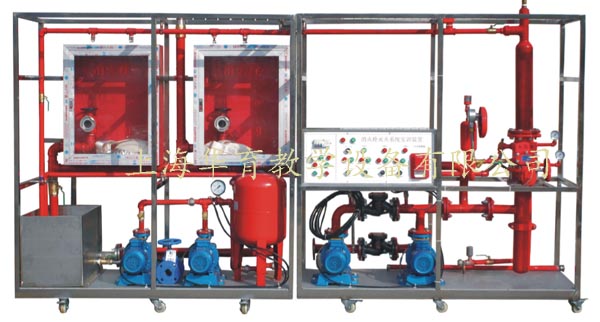

HY-X5型消火栓及自動噴淋滅火係統實訓裝置

 一、係統功能：
1.具有試驗性噴淋啟動功能，當自動控製係統出現故障時，可手動啟動噴淋泵
2.模擬高位水泵本身自帶控製器，可實現本地控製，（也可實現與消防報警聯動控製）
3.模型框架和水箱等主要部件全部使用不鏽鋼器件，保證不生鏽、不易老化
4.噴淋泵和氣壓罐等關鍵設備分別采用國內知名品牌設備，穩定型強
5.濕式報警閥、水流指示器、壓力開關等設備全部通過國家強製性產品認證
6、消火栓係列穩壓裝置主要由小進口氣壓罐/國內隔膜式氣壓罐、消火栓水泵機組、全自動噴淋水泵機組、管閥附件及控製櫃等配置，其中大功率消防給水設備由消火栓水泵機組構成一套消防栓噴淋係統、消火栓設備：由水槍、水帶、消火栓組成。
7、單出口消火栓2個、 DN50。錦綸水帶：50mm，長度20m，承壓能力0.75MPa，水槍：16mm。，同時帶標準消防卷盤及20m消防軟管。
8、給水管網，由引入管消防幹管、消防立管以及相關閥門閥件組成。給水管網及相關的閥門附件均采用消防係統給水規範要求的材料，滿足消防給水係統規定的承壓能力；
9、滅火控製係統采用電器手/自動控製方式,實現對煙感探測器、水流指示器、信號碟閥、壓力開關的狀態檢測，並在自動狀態下實現對報警輸出，聲光報警和啟動噴淋水泵。（可通過串口和消防聯動中心聯網監控等功能，同時可實現本地控製和聯動控製功能）

二、實訓項目：
1.係統結構與設備認識
2.噴淋滅火係統安裝與使用
3.噴淋滅火係統伺應狀態操作
4.噴淋滅火係統調試
5.火災探測與火災報警
6.噴淋滅火操作
7.噴淋滅火監控使用（選做）
8.噴淋係統係統綜合操作訓練
9.噴淋滅火係統與消防報警係統聯動（選做）
10.消火栓滅火原理認識
11.消防火栓控製操作實訓
12.消防火栓的滅火演練
13.消防水帶的操作演練
三、技術參數
電壓：AC380±10％ 50Hz
保護：具有漏電保護裝置
環境溫度：+4℃～+45℃
裝置容量：＜5.0kVA
外形尺寸：4000mm×750mm×1800mm
流量：0-6（L/S） 效率：79（%）
壓力：0-2.5（MPa） 轉速 ：2900（r/min）
泵軸位置：邊立式
葉輪結構：閉式
葉輪數目：3-10
葉輪吸入方式：單吸式
供水流量：消防泵:4L/s; 穩壓泵:1.1 L/S 　
供水壓力：消防泵:0~1.1kW;穩壓泵:0~0.75kW 　
水泵數：消防泵2台;穩壓泵2台 （一用一備）
單泵功率：消防泵:1.1KW；穩壓泵:0.75MPa
恒壓精度：<0.01MPa
控製方式：控製櫃手/自動控製、站控室指令控製
操作方式：手動、自動
