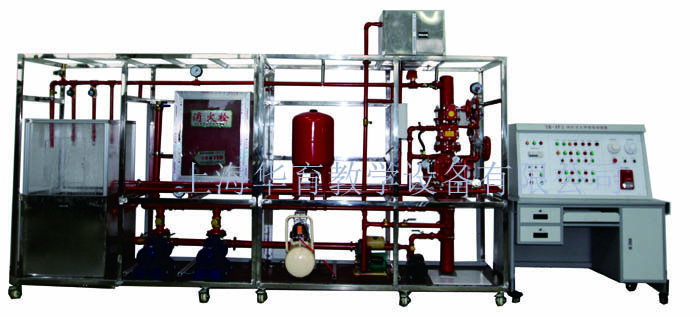

HY-X7B消火栓及預作式自動噴淋滅火係統實訓裝置

一、係統概述：
    係統裝置主要有係統設備有控製區，消防供水池、高位水泵保護區域、等主要配備有預作用報警裝置、消防氣壓罐、消防火栓箱、消防栓、消防帶、消防水泵、閉式噴淋頭、高位水泵、備用泵、氣壓泵、感煙探測器、感溫探測器、自動充氣裝置、水流指示器、信號碟閥、壓力開關的狀態檢測，設有全透明護區域、具有火災模擬演示等組成。管路采用渡鋅管進行設計，渡鋅管的切割、套絲、安裝和通水試驗操作，通過控製係統實現預作用噴淋火實訓、通過控製係統可實現預作噴淋滅火功能、消防栓滅火功能。
二、係統配置說明：
   係統設備有控製區，消防供水池、高位水泵保護區域、等主要配備有預作用報警裝置、消防氣壓罐、消防火栓箱、消防栓、消防帶、消防水泵、高位水泵、備用泵、氣壓泵、感煙探測器、感溫探測器、自動充氣裝置、水流指示器、信號碟閥、壓力開關的狀態檢測，設有全透明護區域、具有火災模擬演示等。
 動作控製說明：

    保護區域出現火警時，探測係統首發動作，打開預作用雨淋閥以及係統中用於排氣的電磁閥（出口接排氣閥），此時係統開始充水並排氣，從而轉變為濕式係統，如果火勢繼續發展，閉式噴頭開啟噴水，進行滅火（本係統采用火災模擬控製閥模擬火災）。

 三、係統功能：
   1具有手動操作各泵運行火災試驗演示
   2.具有試驗性噴淋啟動功能，當自動控製係統自動時的操作演示，
   3.模擬高位水泵本身自帶控製器，可實現本地控製，（也可實現與消防報警聯動控製）
   3.模型框架和水箱等主要部件全部使用不鏽鋼器件，保證不生鏽、不易老化
   4.噴淋泵和氣壓罐等關鍵設備分別采用國內知名品牌設備，穩定型強
   5.預作用報警閥組、水流指示器、壓力開關等設備全部通過國家強製性產品認證
   6、消火栓係列穩壓裝置主要由小進口氣壓罐/國內隔膜式氣壓罐、消火栓水泵機組、全自動噴淋水泵機組、管閥附件及控製櫃等配置，其中大功率消防給水設備由消火栓水泵機組構成一套消防栓噴淋係統、消火栓設備：由水槍、水帶、消火栓組成。
   7、單出口消火栓、消火栓箱各1個， DN50。錦綸水帶：50mm，長度13m，承壓能力0.75MPa，水槍：16mm。，同時帶標準消防卷盤及20m消防軟管。
   8、給水管網，由引入管消防幹管、消防立管以及相關閥門閥件組成。給水管網及相關的閥門附件均采用消防係統給水規範要求的材料，滿足消防給水係統規定的承壓能力；
   9、滅火控製係統采用電器手/自動控製方式實現對煙感探測器、感溫探測器、水流指示器、信號碟閥、壓力開關的狀態檢測，並在自動狀態下實現對報警輸出，聲光報警和啟動噴淋水泵。（可通過串口和消防聯動中心聯網監控等功能，同時可實現本地控製和聯動控製功能）
四、實訓項目：
   1.預作閥組的結構與認識
   2.噴淋滅火係統安裝與使用
   3自動充氣裝置的原理及管路結構
   4.噴淋滅火係統伺應狀態操作
   5.預作有報警閥的操作
   6預作噴淋閥組滅火係統調試
   7.火災探測器與火災報警
   8預作閥組控製器的手自動控製
   9.火災模擬噴淋滅火操作
   10.幹式係統原理認識與閥門操作演示
   11.噴淋係統係統綜合操作訓練
   12.噴淋滅火係統與消防報警係統聯動（選做）
   13.消火栓滅火原理認識
   14.消防火栓控製操作實訓
   15.消防火栓的滅火演練
   16.消防水帶的操作演練
五、技術參數
   電壓：AC380±10％ 50Hz
   保護：具有漏電保護裝置
   環境溫度：+4℃～+45℃
   裝置容量：＜5.0kVA
   外形尺寸：4000mm×800mm×2300mm（長×寬×高）
   控製台尺寸：1200mm×700mm×1300mm（長×寬×高）
   流量：0-45（L/S） 效率：79（%）
   壓力：0-0.6（MPa） 轉速 ：2800（r/min）
  消防泵參數：
 泵軸位置：臥式泵
   葉輪結構：閉式
   葉輪數目：3-10
   葉輪吸入方式：單吸式
   供水流量：消防泵:40L/s; 穩壓泵:1.1 L/S
   供水壓力：消防泵:0~1.1kW;穩壓泵:0~0.75kW
   水泵數最：消防泵2台;穩壓泵2台 （一用一備）
   單泵功率：消防泵:0.75KW；穩壓泵:0.75MPa
   恒壓精度：<0.01MPa
   控製方式：控製櫃手/自動控製、站控櫃指令控製
   操作方式：手動/自動
   氣壓泵：220V，額定氣壓0.75MPa
