消防教學實訓設備

HY-X1B火災聯動報警聯動和廣播係統實訓裝置
產品簡介:

HY-X1B火災聯動報警聯動和廣播係統實訓裝置 一、係統概述:本係統在智能建築中通常被作為智能建築三大體係中的BAS(建築設備管理係統)的一個與防動控製中心

服務熱線

02162273926

立即谘詢

產品展示

product
產品介紹

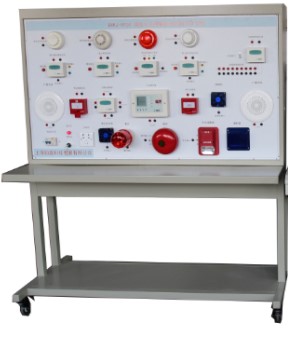

HY-X1B火災聯動報警聯動和廣播係統實訓裝置


 一、係統概述:

本係統在智能建築中通常被作為智能建築三大體係中的BAS(建築設備管理係統)的一個與防動控製中心控製的火災控製及廣播電話係統。該係統是通過消防係統中各個探測設備(煙感探測器及溫感探測器)的參數變化進行火災報警,並通過相關信號以實現消防的聯動控製。係統能進行各種模擬火災和報警聯動操作演示、係統的設置、由本公司聯動控製中心設備聯動編程、線路設計、聯網、線路及設置故障的判斷及排除等實訓。如配有計算機及監控中心軟件,可通過消防報警聯動監控計算機中心,對整個智能樓宇消防係統進行監控,並可進行平麵圖導入、畫麵布局、報警點設置等,主要由計算機、編程軟件、監控軟件、網絡適配器等組成。



二、設備參數及性能:
1、裝置組成:
本係統全部器件均采用實物,整個實訓裝置主要由感煙探測器、感溫探測器、氣體控製器、手動報警按鈕、消防栓按鈕,驅動模塊。廣播切換模塊、消防總線電話、廣播功放、聲光、警鈴、排煙機、模擬消防泵等組成。
2、電源控製屏(鐵質雙層亞光密紋噴塑結構)
提供交流電源:單相交流電220V 50Hz,帶有過流保護
    3、樓宇實訓桌
 實訓桌為鐵質雙層亞光密紋噴塑結構,桌麵為防火、防水、耐磨高密度板結構堅固,形狀似長方體封閉式結構,造型美觀大方;設有兩個抽屜、用於放置工具、存放掛件及資料等。桌麵用於安裝電源控製屏並提供一個寬敞舒適的工作台麵。實訓桌還設有四個萬向輪和四個固定調節機構,便於移動和固定,有利於實訓室的布局。
三、係統技術指標:
1.工作電壓:單相三線220V±5%  50Hz
2.整機容量:<300W
3..演示控製實訓台尺寸:150×68×160cm3
四、可以做的實訓項目
1.探測器的安裝與操作
2.總線電話的安裝與操作
3.現場控製模塊的操作線與操作
4.廣播音箱的安裝與接線操作
5.模擬排煙機的操作與控製
6.消防聯動係統的編程實訓
7.消防廣播係統的編程實訓
8.消防聯動主機的設置
9.消防聯動主機的聯動編程
10.消防探測器的便用與編碼
11.消防係統模塊的作用與聯接
12.廣播主機的操作,火警狀態下緊急廣播的切換操作;
13.消防報警係統的互聯操作,線路故障的判斷與處理
14.火警通訊主機的操作,係統功能設置
15.主機與電話分機的通訊操作,分機電話的操作
五、基本配置硬件參數
1.火災顯示盤
GK721火災顯示盤通過 RS485 通訊總線與火災報警控製器聯網,采用192×64點陣液晶實時顯示本樓層的各種事件信息,使本樓層的工作人員能夠及時、準確地了解本樓層的消防事件,從而迅速地采取相應措施。
2.探測器
配備可燃氣體探測器、智能光電感煙探測器和差定溫火災探測器等三種探測器。
3.輸入模塊、控製模塊
輸入模塊主要用於壓力開關等信號檢測,控製模塊主要用於控製排煙閥、送風閥、卷簾門等設備。
4.聯動盤現場接口
(1)三線控製,接線部分簡潔方便,輕鬆實現啟停回答功能;
(2)兩種輸出控製方式可供選擇,電平輸出和脈衝輸出。
5.手動報警按鈕
火災發生時,按下有機玻璃片,按鈕的火警燈點亮,同時向控製器發出火警信號;
6.消防栓按鈕
火災時按下壓片控製器報警,點亮火警指示燈(紅),同時輸出一組外控空接點,啟動消防泵時,接入啟泵回答信號,啟泵指示燈點亮(綠色),複位時,滑下滑動蓋,按下複位按鈕。
7.聲光報警器、警鈴
現場發生火災接到控製信號後,發出強烈的聲音警報信號,以達到提醒現場人員注意的目的。
8.電子編碼器完成現場設備的編碼、設備類型與靈敏度的更改等功能。
9.廣播切換模塊
    現場發生火災接到控製信號後,可以進行分區管理控製切換事故廣播
