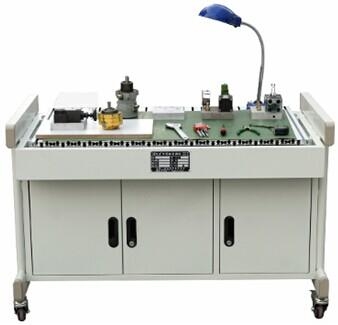

 HYY-18C液壓元件拆裝實訓台

一、概述
液壓元件是液壓係統的重要組成部分，本實訓台配置各種液壓泵、液壓控製閥和液壓缸等液壓元件及相關工具，通過對液壓元件的拆裝實訓，觀察及了解各零件在液壓元件中的作用，加深學生對液壓元件結構及工作原來的了解。並能對液壓元件的加工及裝配工藝有一定的認識，適合各職業院校機電類專業“液壓傳動”、“液壓與氣壓傳動”等課程的實訓教學需要。

二、技術參數
1、交流電源：單相AC 2200 V±10% 50Hz；
2、溫度：-10～50℃；
3、外形尺寸：約長×寬×高=1230mm×700mm×820mm；
4、整機功耗：≤1.0 kVA；
5、安全保護措施：實訓台桌麵采用高絕緣、高強度、耐高溫的高密度板。具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線
三、配置及技術性能
1．動力元件
低壓齒輪泵（CB-B4）、葉片泵(YB-10B)、高壓柱塞泵(4MCY-1)
2．控製元件
直動式溢流閥(P-B10)、先導式溢流閥(Y-10B)、高壓溢流閥（DB-10）、減 壓閥（J-10B）、節流閥（L-10B）單向閥(I-10B)、換向閥(34E-10B)、高壓 換向閥(3WE6A)等。
3．執行元件：單出杆雙作用液壓缸
4．其它要求：主體采用金屬框架製作，表麵為雙層亞光密文噴塑工藝處理。設有抽屜、日光燈一個、交流電源插座。為減少拆裝時的碰撞而引起的噪音，在台麵上鋪設有防靜電橡皮墊。
5．拆裝工具：內六角扳手一套、遊標卡尺0~250、0~25外徑千分尺、300鋼板尺一跟、開口板子二把、螺絲刀一把、200台虎鉗一台等、小元器件盒一個、清洗盆兩個等。
四、實訓項目
1.液壓缸拆裝實訓
2.液壓泵拆裝實訓
3.方向控製閥拆裝實訓
4.壓力控製閥拆裝實訓
5.流量閥控製拆裝實訓

五、設備配置清單
