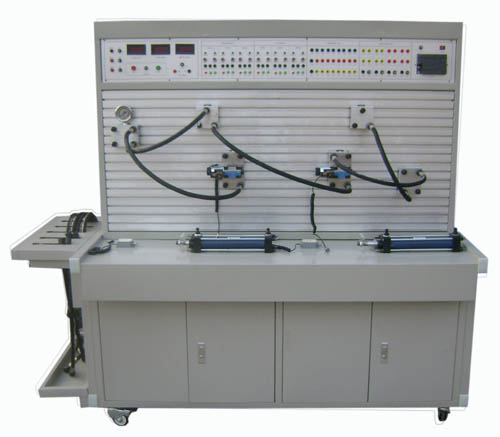

HYY-20A型液壓傳動與PLC實訓裝置（工業型）
一、概述：
液壓傳動與PLC實訓裝置是采用工業用真實的液壓元件、各執行模塊、繼電器控製單元、PLC編程及控製技術於一體，液壓元件成獨立模塊，均裝有帶彈性插腳的底板，實訓時可在通用鋁型材板上組裝成各種液壓係統回路，電機和泵軸承式連接（一體化）再和油箱固定在一起。油箱和控製屏單獨放置；帶有三相漏電保護，直流電源帶有過流保護，係統額定壓力為6.3Mpa。能實現壓力控製回路、速度調節回路、方向控製回路、鎖緊回路、雙缸工作回路、液壓馬達的應用回路等液壓傳動基本回路的實訓。
二、技術參數
輸入電源：三相五線，380V．允差±l0%，50Hz。漏電保護器控製屏總電源，電網電壓表監控電網電壓，並有三隻指示燈指示，帶燈保險絲保護，控製屏的供電由啟停開關控製.同時具有漏電保護。
裝置容量：<2kVA。
變量葉片泵：壓力7MPa．排壁8mL/r，轉速1420r/min。
PLC選用三菱FX1S-20MR主機，主機為12點開關量輸入／8點開關量輸出
配有控製模塊：電源模塊，繼電器控製模塊，PLC控製模塊等。
電機：額定電壓380V．額定功率0.75kW，絕緣等級B
液壓泵站：大容積70L．2mm鋼板、變量葉片泵及電機、油溫液麵計、清潔蓋、空氣濾清器、耐震不鏽鋼壓力表，L-HL46號液壓油。
實驗台外開尺寸：1500mm*1000mm*1700mm
油箱尺寸：500 mm*400 mm*300mm
三、虛擬3D仿真：
液壓仿真控製軟件，其界麵可清楚的展示液壓元器件的內部結構以及液壓回路的工作過程。通過該軟件，用戶可以在計算機上進行液壓、電氣液壓知識的學習以及回路的設計、測試和模擬的控製。該軟件強大的仿真功能可以實時顯示與軟件連接的實際控製回路的動作。
四、實訓項目：
1. 標準係列液壓元件工作原理認識實訓
2. 液壓元件能測試實訓，
(1) 液壓泵的特性測試
(2) 溢流閥的特性測試
(3) 減壓閥的特性測試
(4) 調速閥的特性測試
(5) 節流閥速度負載特性測試
3.液壓元件係統創意設計性實訓。
4. 10大類擴展可達 90餘種典型回路
●液壓回路性能實訓
6．節流調速回路性能實訓
7. 壓力形成性能實訓
●壓力控製回路
8.溢流閥一級遠程調壓
9. 多個溢流閥的遠程調壓
10.液壓泵的調壓回路
●減壓回路
11.減壓閥的一級減壓
12.減壓閥的二級減壓
●卸荷回路
13．換向閥的卸荷回路
14．溢流閥與壓力繼電器的卸荷回路
15．先導式溢溢閥的卸荷回路
●平衡回路
16．順序閥的平衡回路
17.單向節流閥的平衡回路
18.采用液控單回閥的閉鎖（平衡）回路；
調速回路
19.變量泵—液壓缸的容積式調速回路
20.變量泵—調速閥調速回路
21.差動回路
●液壓缸同步回路
22.液壓缸串聯同步回路
23.節流調速閥的同步回路
液壓缸順序動作回路
24.壓力繼電器的順序動作回路
25.順序閥的順序動作回路
26.電容式接近開關的順序動作
27.時間繼電器的順序動作
●緩衝回路
28.節流閥的緩衝回路
29.溢流閥的緩衝回路
●鎖緊回路
30.單向閥的鎖緊回路
31.電滋閥的中位機能的鎖緊回路
32.液控單向閥的鎖緊回路
●、可編程序控製器（PLC）電氣控製實訓（機電液一體控製實訓形式）。
（1）、PLC的指令編程，梯形圖編程的學習
（2）、PLC編程軟件的學習及使用
（3）、PLC與計算機的通訊，在線調試、監控
（4）、PLC對液壓傳動控製的優化
