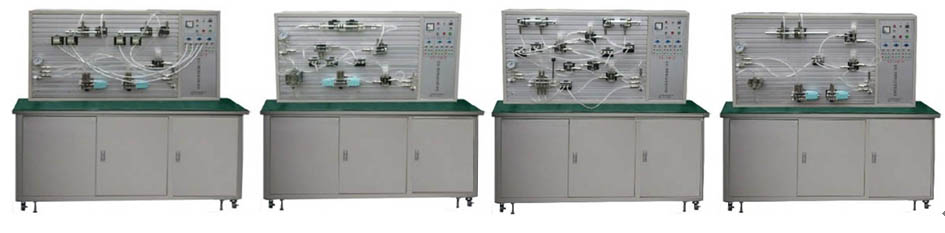

HYY-18B四合一透明液壓傳動實訓裝置
一、概述
為了適應在短暫課堂時間內，完成多個液壓油路的教學內容。同時對比演示多個不同油路的工作原理。而且，使油路係統的安裝調試有必要的程序且不占用上課教學時間。就必須有多台設備同時工作。 同時，HYY-18B 型透明液壓演示係統對實驗回路之一進行組合實驗時，使80% 的透明液壓元件閑置，能否進行利用HYY-18B型四合一透明液壓傳動演示係統，在增加與保證實驗項目及功能的前提下， 根據在同一課時做不同演示實驗的原則，有效利用透明液壓元件進行優化組合。
二、特點
可通過多台不同的實驗回路進行對比，加深對液壓回路原理的理解。
多台可同時操作運行，運行不同回路。
可隻需要一套液壓元件，便可同時組成不同回路，節省元件資源。
電氣控製簡單，方便易行。采用網板型安插組裝形式，組裝回路快捷方便。
實驗台為鐵質雙層亞光密紋噴塑結構，美觀大方。
三、技術參數
電源：輸入220V 50Hz
電氣控製麵板：它具有兩組功能電路。控製組一按鈕控製換向閥1，控製組二按鈕控製換向閥2，輸入控製電路的常閉按鈕均串聯常閉停止輸入插孔，其他控製電路均並聯常開輸入插孔，利於外接控製，每組電路的換向1、換向2都具有互鎖輸出功能。
實驗專用齒輪泵站：油泵電機：Z250 直流電動機，功率：250W，並配專用穩壓直流調速器，調速範圍：0-1700rpm
4、電磁換向閥：AC42V.吸力30N
5、尺寸大小：1500mm×650mm×1700mm（單台）
6、能夠在線FLASH仿真回路演示。液壓仿真控製軟件，其界麵可清楚的展示液壓元器件的內部結構以及液壓回路的工作過程。通過該軟件，用戶可以在計算機上進行液壓、電氣液壓知識的學習以及回路的設計、測試和模擬的控製。該軟件強大的仿真功能可以實時顯示與軟件連接的實際控製回路的動作。
四、元件配置
壓力表，油箱，溢流閥，節流閥，單向閥，液控單向閥，調速閥，順序閥，減壓閥，雙作用油缸，彈簧作用油缸，增壓油缸，二位四通電磁換向閥，二位二通電磁換向閥，“O”型三位四通電磁換向閥，“H”型三位四通電磁換向閥，“M”型三位四通電磁換向閥，壓力繼電器，行程開關等。
五、基本實驗項目
1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控製回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的複合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥並聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
HYY-18B型透明液壓傳動係統配置一覽表
序 號 | 名 稱 | 單位 | 數 量 | 備 注 |
01 | HYY-18B型實驗演示台 | 台 | 4 |
|
02 | HYY-18B型電氣線路麵板 | 件 | 4 | 安裝演示台上 |
03 | 拖動電機及調速電路 | 套 | 4 | 安裝演示台上 |
04 | 齒輪油泵 | 隻 | 4 | 台內元件 |
05 | 油箱 | 隻 | 4 | 台 內元件 |
06 | 輔助油箱(含封閉自鎖快速接頭) | 隻 | 1 | 組合透明元件 |
07 | 油缸（帶行程撞塊）(含封閉自鎖快速接頭) | 隻 | 8 | 組合透明元件 |
08 | 彈簧回位油缸(含封閉自鎖快速接頭) | 隻 | 1 | 組合透明元件 |
09 | 增壓油缸(含封閉自鎖快速接頭) | 隻 | 1 | 組合透明元件 |
10 | 實心雙出杆油缸(含封閉自鎖快速接頭) | 隻 | 1 | 新增透明元件 |
11 | 空心雙出杆油缸(含封閉自鎖快速接頭) | 隻 | 1 | 新增透明元件 |
12 | 單向閥(含封閉自鎖快速接頭) | 隻 | 3 | 組合透明元件 |
13 | 液控單向閥(含封閉自鎖快速接頭) | 隻 | 2 | 組合透明元件 |
14 | 溢流閥(含封閉自鎖快速接頭) | 隻 | 5 | 組合透明元件 |
15 | 先導式溢流閥(含封閉自鎖快速接頭) | 隻 | 1 | 新增透明元件 |
16 | 節流閥(含封閉自鎖快速接頭) | 隻 | 1 | 組合透明元件 |
17 | 調速閥(含封閉自鎖快速接頭) | 隻 | 5 | 組合透明元件 |
18 | 順序閥(含封閉自鎖快速接頭) | 隻 | 2 | 組合透明元件 |
19 | 減壓閥(含封閉自鎖快速接頭) | 隻 | 1 | 組合透明元件 |
20 | 二位二通電磁換向閥(含封閉自鎖快速接頭) | 隻 | 2 | 組合透明元件 |
21 | 二位四通單電磁換向閥(含封閉自鎖快速接頭) | 隻 | 8 | 組合透明元件 |
22 | 二位三通電磁換向閥(含封閉自鎖快速接頭) | 隻 | 1 | 組合透明元件 |
23 | “O”型三位四通電磁換向閥(含封閉自鎖快速接頭) | 隻 | 1 | 組合透明元件 |
24 | “H”型三位四通電磁換向閥(含封閉自鎖快速接頭) | 隻 | 1 | 組合透明元件 |
25 | “M”型三位四通電磁換向閥(含封閉自鎖快速接頭) | 隻 | 1 | 組合透明元件 |
26 | “Y”型三位四通電磁換向閥(含封閉自鎖快速接頭) | 隻 | 1 | 組合透明元件 |
27 | 進油回油分油塊 | 隻 | 8 | 組合透明元件 |
28 | 二位四通行程換向閥(含封閉自鎖快速接頭) | 隻 | 1 |
|
29 | 三位五通手動換向閥(含封閉自鎖快速接頭) | 隻 | 1 |
|
30 | 壓力繼電器(含封閉自鎖快速接頭) | 隻 | 1 | 組合透明元件 |
31 | 行程開關 | 隻 | 8 | 組合透明元件 |
32 | 壓力表(含封閉自鎖快速接頭) | 隻 | 7 | 組合透明元件 |
33 | 三通(含封閉自鎖快速接頭) | 隻 | 15 | 組合透明元件 |
34 | 四通(含封閉自鎖快速接頭) | 隻 | 8 | 組合透明元件 |
35 | 220V電源插頭線 | 條 | 4 | 電器配件 |
36 | 電磁閥通用連結線 | 條 | 12 | 電器配件 |
37 | 壓力繼電器插頭線 | 條 | 1 | 電器配件 |
38 | 活扳手 150mm 1隻
內六角扳手 M6 2隻
內六角扳手 M5 1隻
尖嘴鉗 6# 1隻
孔用擋鉗 6# 1隻
軸用擋鉗 6# 1隻
十字螺絲 4# 1隻
剪刀 5# 1隻
死板手 1隻 | 盒 | 1 | 實驗檢修工具盒 |
39 | 保險管 3A 5隻
油管接頭 5隻
各種O型圈 若幹 | 盒 | 1 | 檢修備用配件盒 |
40 | 毛巾 | 條 | 10 | 附 件 |
41 | 專用液壓油 | 壺 | 4 | 材 料 |
42 | 油盤 | 隻 | 1 | 附 件 |
43 | 透明液壓演示係統使用手冊 | 冊 | 4 | 資 料 |
44 | 透明液壓演示係統裝箱清單 | 份 | 1 | 資 料 |
45 | 快速鏈接線(含封閉自鎖快速接頭) | 條 | 60 |
|
46 |
|
|
|
|
